Arduino Nano - Relé de sensor de luz

Este tutorial explica cómo usar Arduino Nano y un sensor de luz para activar un relé. En detalle:

Conectando un relé a una bombilla, a una tira de LEDs, a un motor o a un actuador, podemos usar el Arduino Nano y un sensor de luz para gestionar el funcionamiento de la bombilla, la tira de LEDs, el motor o el actuador.

El sensor de luz también es conocido como fotoresistencia, resistencia dependiente de la luz, fotocélula, LDR. El Arduino Nano utiliza un sensor de luz para medir el nivel de luz ambiente, y activa el relé cuando está oscuro, y lo desactiva cuando está claro.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Sensor de Luz
1×10 kΩ Resistor
1×Relé
1×Warning Light Bright Waterproof
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

El sensor de luz LDR es muy asequible, pero requiere una resistencia para el cableado, lo que puede hacer que la configuración sea más compleja. Para simplificar el cableado, puedes usar un módulo de sensor de luz LDR como alternativa.

Acerca de Relé y Sensor de Luz

Si no estás familiarizado con el relé y el sensor de luz (incluyendo la asignación de pines, cómo funciona y la programación), los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

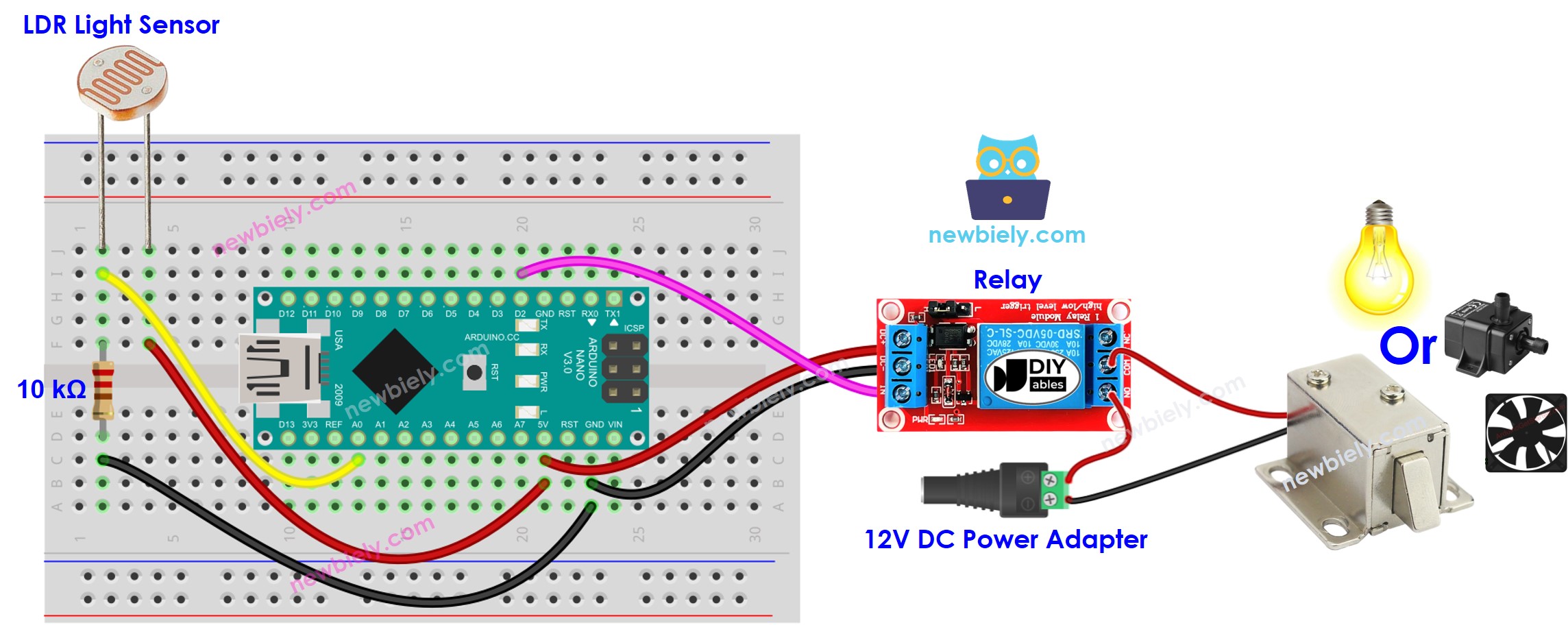

Diagrama de cableado de Arduino Nano: sensor de luz, relé y bombilla

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado de Arduino Nano: sensor de luz, relé y bombilla (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-light-sensor-relay */ const int LIGHT_SENSOR_PIN = A0; // The Arduino Nano pin connected to light sensor's pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; int analog_value; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analog_value = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analog_value < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

  • Conecta el cable USB tanto al Arduino Nano como al PC.
  • Inicia el IDE de Arduino y elige la placa y el puerto correctos.
  • Copia el código y ábrelo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
Código de subida del IDE de Arduino
  • Dirija la fuente de luz hacia el sensor
  • Verifique la alteración en el estado del relé

Explicación del código

¡Echa un vistazo a la explicación línea por línea contenida en los comentarios del código fuente!

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una tira de LED de 12V, una cerradura de solenoide de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del Arduino Nano está en HIGH. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial Arduino Nano - Módulo MOSFET.
