Arduino Nano - DHT22

Este tutorial le enseña cómo usar Arduino Nano para leer la temperatura y la humedad del sensor DHT22. En detalle, aprenderemos:

Sugerimos:

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×DHT22 Módulo Sensor de Temperatura y Humedad
1×(Alternativo) DHT22 Sensor
1×10 kΩ Resistor
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de temperatura y humedad DHT22

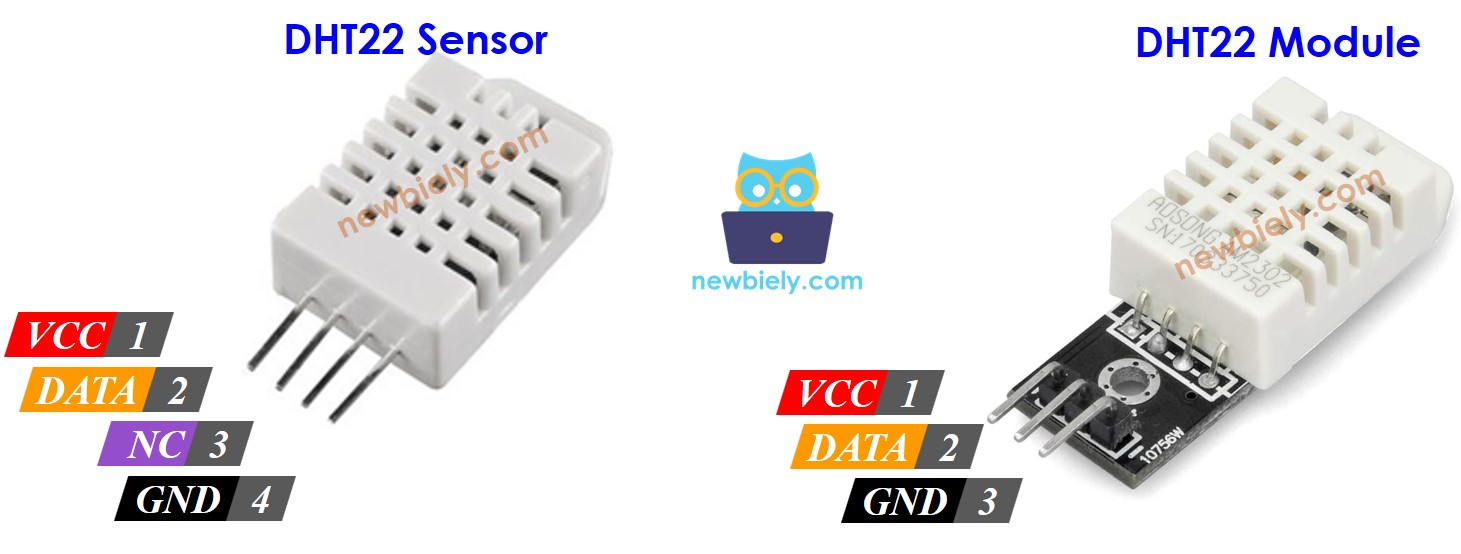

Esquema de pines del sensor de temperatura y humedad DHT22

El DHT22 disponible en el mercado viene en dos formas: sensor y módulo.

El sensor DHT22 tiene cuatro pines:

  • Pin GND: debe estar conectado a GND (0V)
  • Pin VCC: debe estar conectado a VCC (5V)
  • Pin DATA: se utiliza para la comunicación entre el sensor y Arduino Nano
  • Pin NC: no es necesario, este pin puede descartarse
Esquema de pines del sensor de temperatura y humedad DHT22

El módulo DHT22 tiene tres pines:

  • Pin GND (-): debe estar conectado a GND (0V)
  • Pin VCC (+): debe estar conectado a VCC (5V)
  • Pin OUT: se utiliza para la comunicación entre el sensor y Arduino Nano

※ Nota:

La disposición de pines en un módulo puede variar de un fabricante a otro. Es esencial consultar siempre las etiquetas impresas en el módulo al utilizarlo. ¡Mira de cerca!

Diagrama de Cableado

Arduino Nano - Cableado del sensor DHT22

Una resistencia de entre 5 kΩ y 10 kΩ es necesaria para mantener la línea de datos en alto, lo que permite la comunicación entre el sensor y el Arduino Nano.

Diagrama de cableado del sensor de temperatura y humedad DHT22 para Arduino Nano

This image is created using Fritzing. Click to enlarge image

¿No tiene protoboard? El mismo circuito se puede cablear sin ella, como se muestra abajo:

Diagrama de cableado del sensor de temperatura y humedad DHT22 para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Arduino Nano - Cableado del módulo DHT22

El módulo de sensor DHT22 viene con una resistencia integrada, lo que elimina la necesidad de cableado o soldadura adicional. Esto nos ahorra tiempo y esfuerzo.

Diagrama de cableado del módulo de temperatura y humedad DHT22 para Arduino Nano

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado del módulo de temperatura y humedad DHT22 para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables sueltos son una causa común de errores extraños. Pon el Arduino Nano sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

Diagrama de cableado del módulo de temperatura y humedad DHT22 para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Cómo programar para el sensor de temperatura DHT22

  • El primer paso es incluir la biblioteca:
#include "DHT.h"
  • Especifique el pin del Arduino Nano al que está conectado el sensor DHT22.
#define DHT_PIN 3 // Arduino Nano pin connected to DHT22 sensor
  • Especifica el tipo de sensor: DHT22
#define DHT_TYPE DHT22
  • Crear un objeto DHT.
DHT dht22(DHT_PIN, DHT_TYPE);
  • Iniciar el proceso de configuración de sensores:
dht22.begin();
  • Lee el valor de la humedad.
float humi = dht22.readHumidity();
  • Lee la temperatura en grados Celsius.
float temperature_C = dht22.readTemperature();
  • Lee la temperatura en grados Fahrenheit.
float temperature_F = dht22.readTemperature(true);

Código de Arduino Nano para DHT22

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-dht22 */ #include "DHT.h" #define DHT_PIN 3 // The Arduino Nano pin connected to DHT22 sensor #define DHT_TYPE DHT22 DHT dht22(DHT_PIN, DHT_TYPE); void setup() { Serial.begin(9600); dht22.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(2000); // read humidity float humi = dht22.readHumidity(); // read temperature as Celsius float temperature_C = dht22.readTemperature(); // read temperature as Fahrenheit float temperature_F = dht22.readTemperature(true); // check if any reads failed if (isnan(humi) || isnan(temperature_C) || isnan(temperature_F)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } }

Pasos R\u00e1pidos

  • Conecta un cable USB al Arduino Nano y al PC.
  • Abre el IDE de Arduino, selecciona la placa y el puerto adecuados.
  • Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “DHT” y localiza la biblioteca de sensores DHT de Adafruit.
  • Pulsa el botón Instalar para instalar la biblioteca.
Librería del sensor DHT22 para Arduino Nano
  • Se le pedirá instalar algunas dependencias adicionales de la biblioteca.
  • Para instalar todas las dependencias, simplemente haga clic en el botón Instalar todo.
Biblioteca de sensores unificados de Adafruit para Arduino Nano
  • Copie el código de su sensor y ábralo en el IDE de Arduino.
  • Haga clic en el botón Subir en el IDE de Arduino para compilar y cargar el código en el Arduino Nano.
  • Cambie la temperatura del entorno alrededor del sensor.
  • Compruebe los resultados en el Monitor Serial.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
Ln 11, Col 1
Arduino Nano on COM15
2

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

Conocimientos Adicionales

Vamos a comparar los sensores DHT11 y DHT22.

Los puntos en común entre DHT11 y DHT22.

  • Las asignaciones de pines siguen siendo las mismas.
  • El cableado para un Arduino Nano es idéntico.
  • La programación, con la ayuda de una biblioteca, es comparable, con solo una línea de código distinta.

Las diferencias entre DHT11 y DHT22

DHT11 DHT22
Price ultra low cost low cost
Temperature Range 0°C to 50°C -40°C to 80°C
Temperature Accuracy ± 2°C ± 0.5°C
Humidity Range 20% to 90% 0% to 100%
Humidity Accuracy 5% ± 2 to 5%
Reading Rate 1Hz (once every second) 0.5Hz (once every 2 seconds)
Body size 15.5mm x 12mm x 5.5mm 15.1mm x 25mm x 7.7mm

Es evidente que el DHT22 es más preciso que el DHT11, tiene un rango más amplio, pero es más costoso.
