Arduino Nano - sensor ultrasónico - zumbador piezoeléctrico
Este tutorial explica cómo usar Arduino Nano y un sensor ultrasónico para controlar un zumbador piezoeléctrico. En detalle:
- Arduino Nano emite un sonido cuando el objeto está cerca del sensor ultrasónico.
- Arduino Nano deja de emitir el sonido cuando el objeto está lejos del sensor ultrasónico.
- Arduino Nano reproduce una melodía cuando el objeto está cerca del sensor ultrasónico.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del zumbador piezoeléctrico y del sensor ultrasónico
Si no está familiarizado con el zumbador piezoeléctrico y el sensor ultrasónico (incluido el pinout, funcionamiento, programación, etc.), los siguientes tutoriales pueden ayudar:

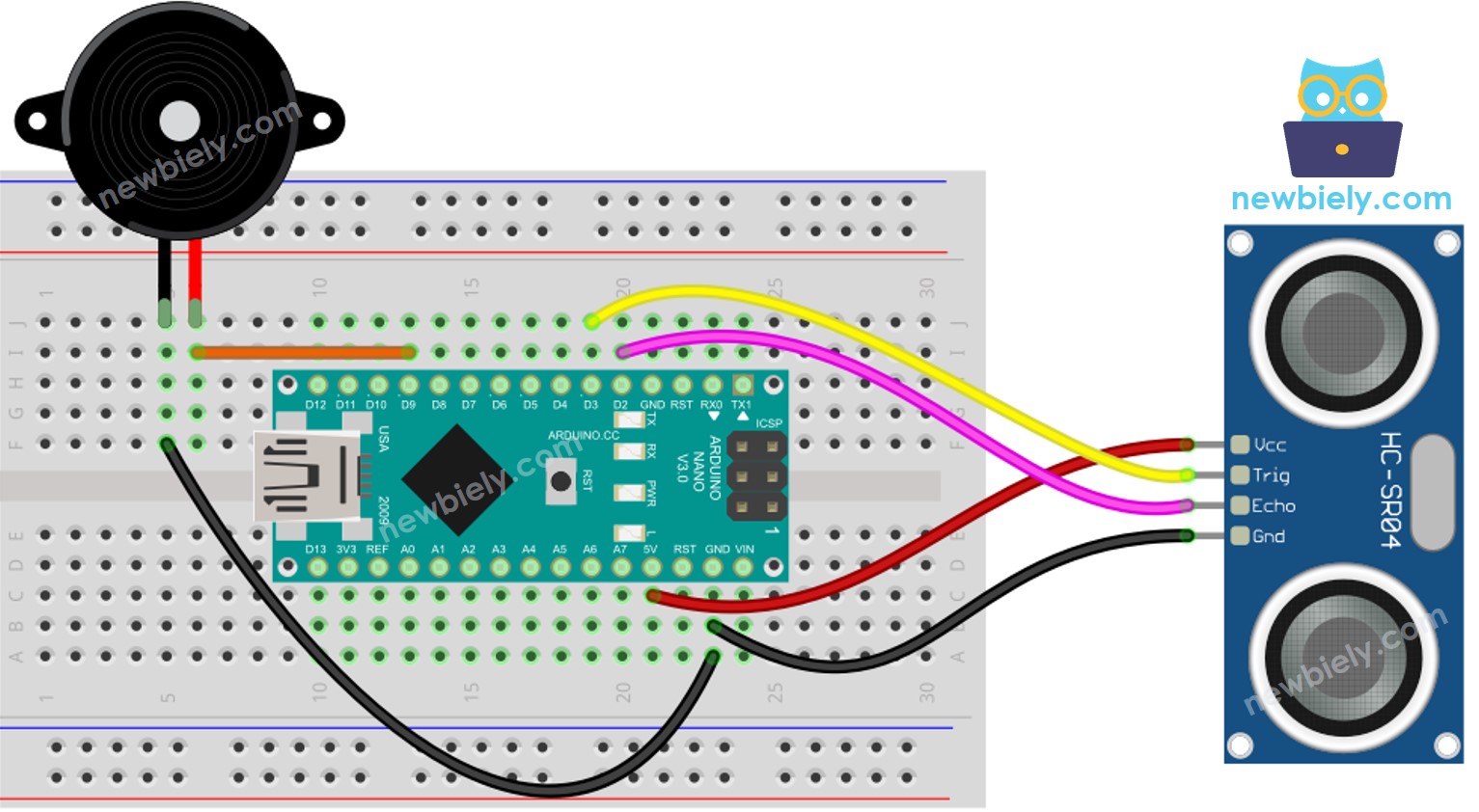

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código de Arduino Nano - Sonido Simple
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
void setup() {
Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor.
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Pasos R\u00e1pidos
- Conecta un cable USB al Arduino Nano y a tu PC.
- Abre el IDE de Arduino y elige la placa y el puerto correctos.
- Pega el código en el IDE y ábrelo.
- Haz clic en el botón Cargar para transferir el código al Arduino Nano.
- Mueve tu mano frente al sensor.
- Escucha el sonido del zumbador piezoeléctrico.
Explicación del código
¡Echa un vistazo a la explicación línea por línea contenida en los comentarios del código fuente!
Código de Arduino Nano - Melodía
/*
* Este código de Arduino Nano fue desarrollado por es.newbiely.com
* Este código de Arduino Nano se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#include "pitches.h"
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
buzzer(); // play a song
delay(500);
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Pasos R\u00e1pidos
- Copia el código y ábrelo con el IDE de Arduino.
- Crea el archivo pitches.h en el IDE de Arduino siguiendo:
- Haz clic en el botón justo debajo del icono del monitor serie y elige Nueva pestaña, o usa las teclas Ctrl+Shift+N.
- Indique el nombre del archivo pitches.h y haga clic en el botón Aceptar
- Copia el código de abajo y pégalo en el archivo creado pitches.h.
- Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
- Mueve la mano frente al sensor.
- Escucha la música que sale del zumbador piezoeléctrico.
- El código anterior utiliza la función delay() que bloquea el resto del código durante la reproducción de una melodía. Para evitar esto, en su lugar se puede usar la biblioteca ezBuzzer; está diseñada para zumbadores y para emitir pitidos o reproducir melodías sin bloquear el resto del código.
- Este código es solo para fines de aprendizaje. Los sensores ultrasónicos son muy sensibles al ruido, así que si planeas usarlos en la práctica, el ruido debe filtrarse para el sensor ultrasónico. Consulta cómo filtrar ruido para el sensor ultrasónico para obtener más información.
/*************************************************
