Arduino Nano - LED RGB
Este tutorial te enseña cómo usar Arduino Nano para controlar un LED RGB. En detalle, aprenderemos:
- Cómo funciona un LED RGB.
- Cómo conectar un LED RGB a un Arduino Nano.
- Cómo programar un Arduino Nano para controlar el color del LED RGB.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de LED RGB
El LED RGB es capaz de producir cualquier color mediante la combinación de los tres colores primarios: rojo, verde y azul. Está compuesto por tres LEDs distintos (rojo, verde o azul) que están alojados en una única carcasa.
El pinout del LED RGB
Un LED RGB tiene cuatro pines:
- Pin común (cátodo): debe conectarse a tierra (0 V)
- R (rojo): el pin se utiliza para ajustar el rojo
- G (verde): el pin se utiliza para ajustar el verde
- B (azul): el pin se utiliza para ajustar el azul
Para hacer que un LED RGB funcione con Arduino Nano, necesitamos unas resistencias para limitar la corriente. Puede volverse bastante complicado cablear todo. Pero, afortunadamente, podemos simplemente usar este genial módulo de LED RGB que ya trae esas resistencias integradas!
El módulo LED RGB también incluye cuatro pines:
- Pin común (cátodo): debe conectarse a GND (0V)
- R (rojo): el pin se usa para controlar el rojo
- G (verde): el pin se usa para controlar el verde
- B (azul): el pin se usa para controlar el azul
※ Nota:
El pin común del LED RGB puede ser cátodo o ánodo, dependiendo del tipo de LED RGB. Este tutorial utiliza un cátodo común.
Cómo funciona
En física, un color está compuesto por tres componentes: Rojo (R), Verde (G) y Azul (B). El rango de cada valor de color es de 0 a 255. La combinación de tres valores crea un total de 256 x 256 x 256 colores.
Podemos usar Arduino Nano para crear cualquier color que deseemos suministrando señales PWM (con un ciclo de trabajo que va de 0 a 255) a los pines R, G y B de un LED RGB.
El ciclo de trabajo de las señales PWM enviadas a los pines R, G y B es proporcional a los valores de color Rojo (R), Verde (G) y Azul (B), respectivamente.
Diagrama de Cableado

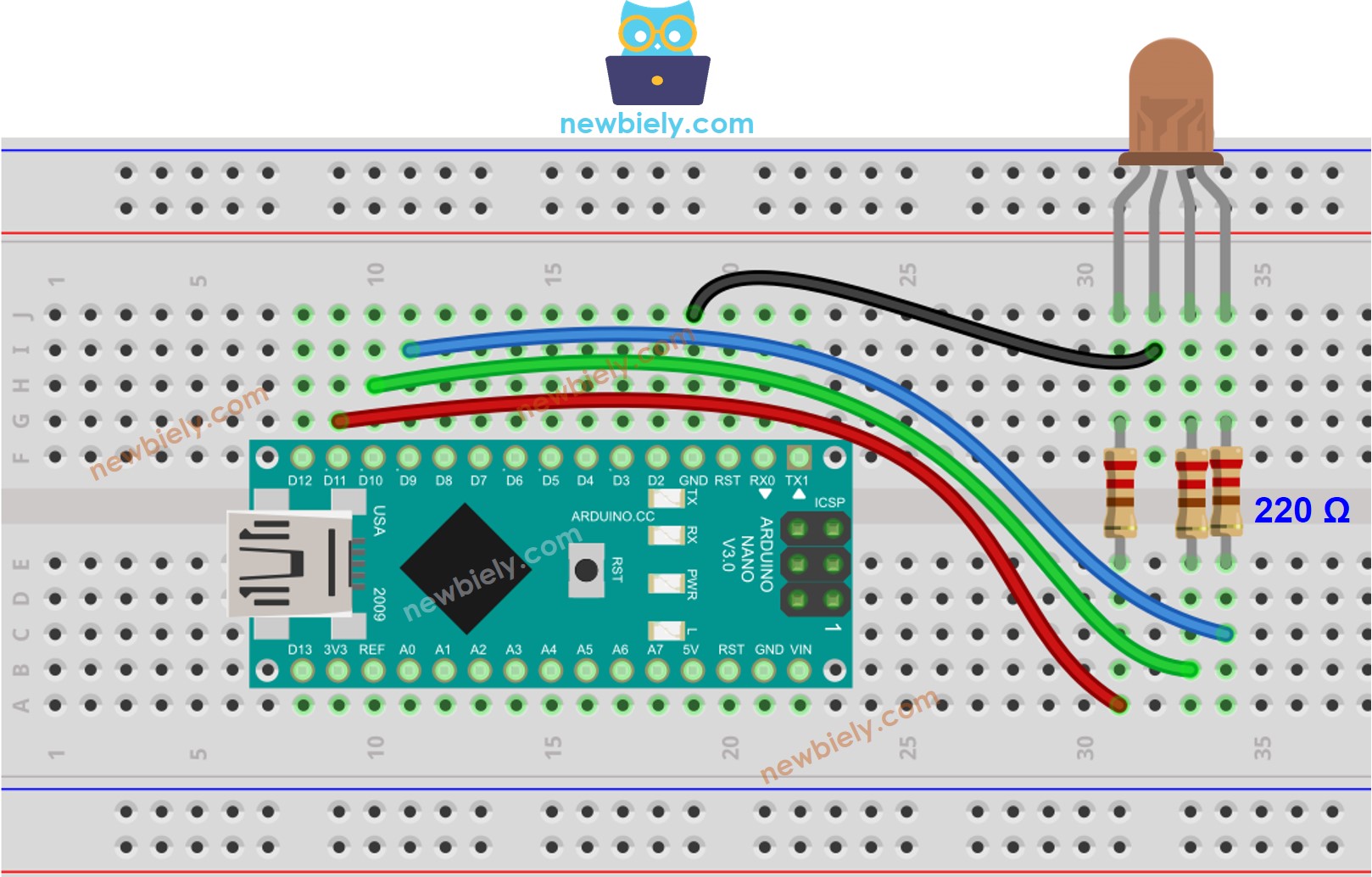

- Diagrama de cableado entre Arduino Nano y LED RGB
This image is created using Fritzing. Click to enlarge image

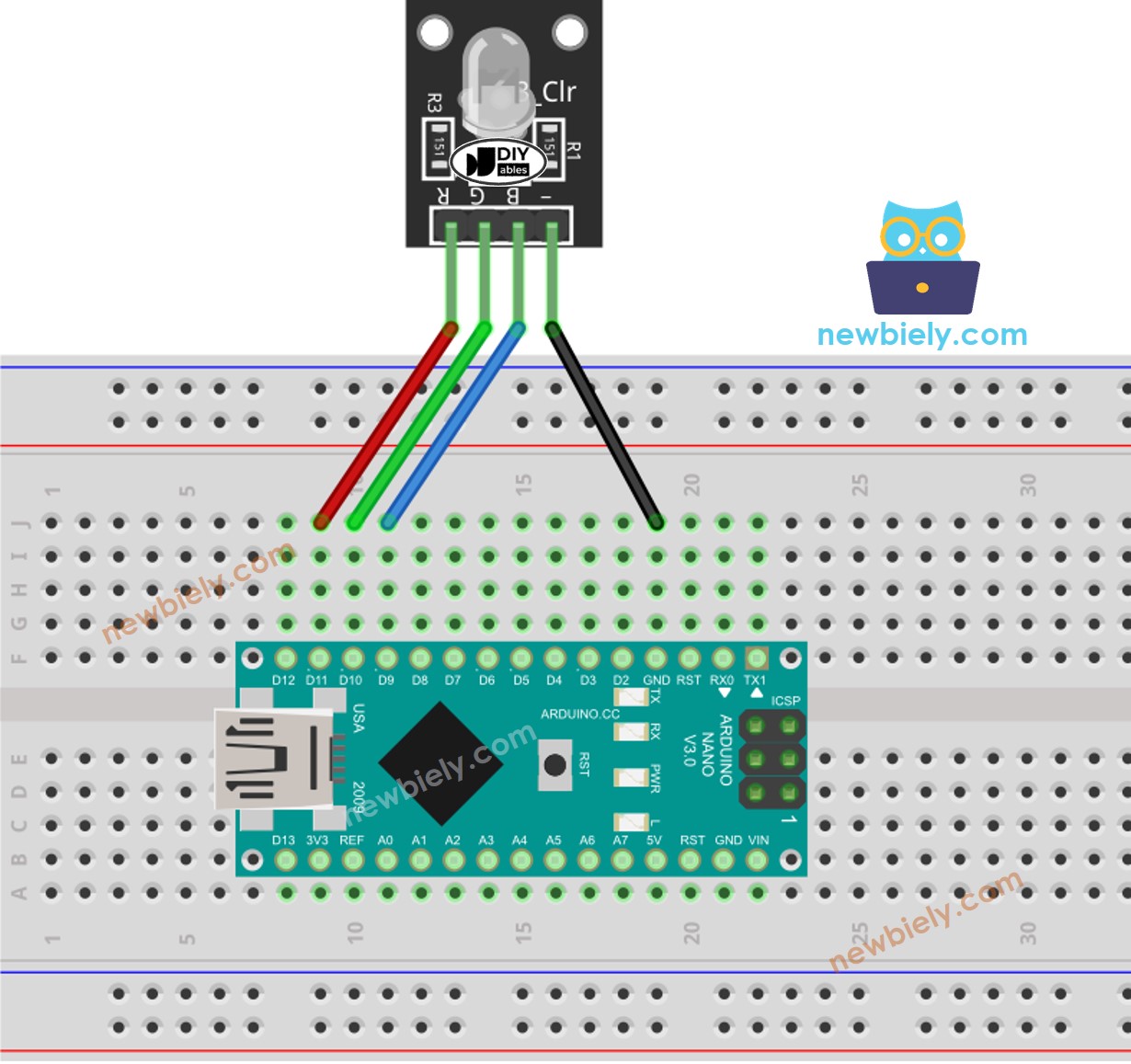

- Diagrama de cableado entre Arduino Nano y el módulo LED RGB
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Cómo controlar un LED RGB
Aprendamos a controlar el LED GRB para cualquier color, por ejemplo #00979D, paso a paso:
- Primero, determina qué color quieres mostrar y obtén su código de color. Consejos:
- Puedes obtener el código de color deseado desde el selector de colores
- Si quieres usar un color de una imagen, utiliza la herramienta en línea Colors From Image
- Luego, convierte el código de color a valores R, G, B usando la herramienta de w3schools. Anota estos valores. En este caso: R = 0, G = 151, B = 157
- Especifica los pines del Arduino Nano que están conectados a los pines R, G y B. Por ejemplo:
- Configura los pines del Arduino Nano en modo de salida:
- Controla el LED para que emita el color #00979D, que está compuesto por rojo = 0, verde = 151 y azul = 157.
Arduino Nano - Código de ejemplo para LED RGB
El código de Arduino Nano a continuación cambia el color del LED en un orden específico:
- #00C9CC (Rojo = 0, Verde = 201, Azul = 204)
- #F7788A (Rojo = 247, Verde = 120, Azul = 138)
- #34A853 (Rojo = 52, Verde = 168, Azul = 83)
Al usar muchos colores, podríamos acortar el código de Arduino Nano creando una función:
Conocimientos adicionales
Para un LED RGB con ánodo común, necesitas:
- Conecta el pin común al 3.3V del Arduino Nano.
- Utiliza la función analogWrite() con los valores de R, G y B como 255 menos el valor deseado para cada color, respectivamente.
Una secuencia de LEDs RGB conectados entre sí crea la tira de LEDs RGB. Las tiras de LEDs pueden dividirse en tiras de LEDs direccionables y tiras de LEDs no direccionables. Crearemos tutoriales para ambos tipos de tiras de LEDs.
※ Nota:
No use una única resistencia en el pin común de un LED RGB en lugar de tres resistencias en los otros pines. Esto se debe a que, aunque en teoría es aceptable usar una única resistencia en el pin común, en la práctica no es así. Los LEDs en un paquete RGB no son idénticos, lo que significa que las resistencias para cada LED serán diferentes. Esto provocará una distribución desigual de la corriente, dando lugar a diferentes niveles de brillo y, potencialmente, dañando uno o más de los LEDs, y finalmente afectando a los otros LEDs.
