Arduino Nano - Riego

Este tutorial le enseña cómo construir un sistema de riego automatizado para su jardín utilizando Arduino Nano, un sensor de humedad del suelo, un relé y una bomba. Específicamente:

Arduino Nano usará el sensor de humedad del suelo para detectar cuándo el suelo está seco y luego activar el relé para encender la bomba para regar las plantas.
Cuando la humedad del suelo sea suficiente, Arduino Nano controlará el relé para apagar la bomba.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	Sensor de Humedad del Suelo Capacitivo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de humedad del suelo y de la bomba

Si no estás familiarizado con el esquema de pines, la funcionalidad y la programación de una bomba y de un sensor de humedad del suelo, los siguientes tutoriales pueden ayudar:

Arduino Nano - Soil Moisture Sensor tutorial
Arduino Nano - Controls Pump tutorial

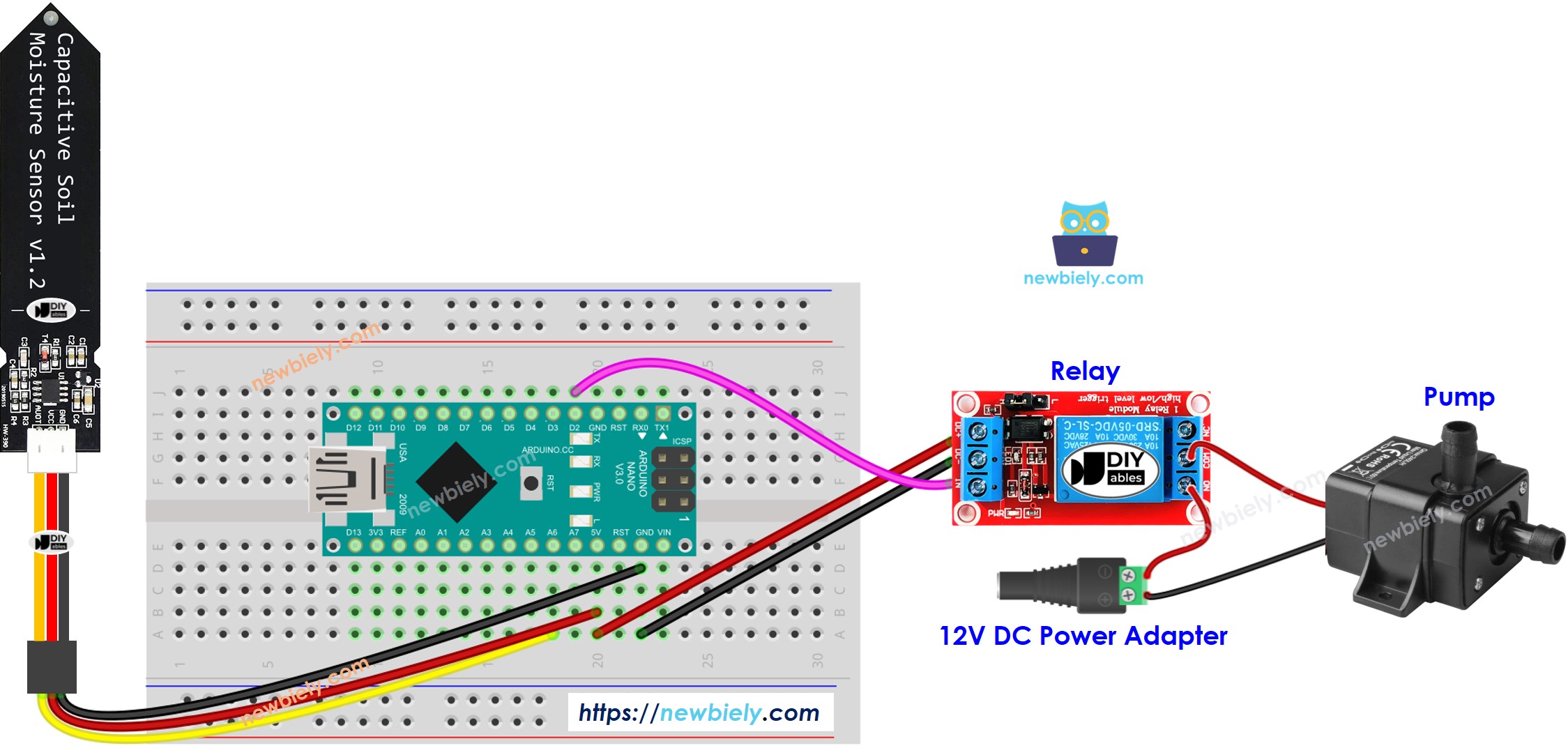

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-irrigation */ #define RELAY_PIN 2 // The Arduino Nano pin that connects to relay #define MOISTURE_PIN A6 // The Arduino Nano pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Pasos R\u00e1pidos

Calibra el umbral húmedo-seco siguiendo las instrucciones en Arduino Nano - Calibra el sensor de humedad del suelo.
Después, actualiza el valor calibrado de THRESHOLD en el código.
Abre el Monitor Serial en el IDE de Arduino y sube el código al Arduino Nano.
Finalmente, consulta el resultado en el Monitor Serial.

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
