Arduino Nano - Detector de fugas de agua

En esta guía, aprenderemos a usar el Arduino Nano y un sensor de fuga de agua para detectar fugas de agua.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	Water Leak Detector
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del detector de fugas de agua

El detector de fugas de agua o sensor puede detectar temprano la presencia de agua no deseada para prevenir daños.

Diagrama de pines del detector de fugas de agua

El detector de fugas de agua incluye dos cables:

Al igual que un interruptor o un botón, no tenemos que identificar la diferencia entre los dos cables en el detector de fugas de agua.

Cómo funciona el detector de fugas de agua

Cuando hay agua, el circuito se completa. Cuando no hay agua, el circuito permanece abierto.

Para conectar un detector de fugas de agua a un Arduino Nano, conecta un cable al GND y el otro cable a un pin de entrada digital configurado como pull-up. Cuando haya agua, este pin del Arduino Nano leerá LOW. Si no hay agua, leerá HIGH.

※ Nota:

El detector de fugas de agua no puede detectar agua pura porque no conduce electricidad. Para solucionarlo, espolvoree un poco de sal cerca del sensor. La sal se mezclará con el agua y permitirá que el detector la detecte.

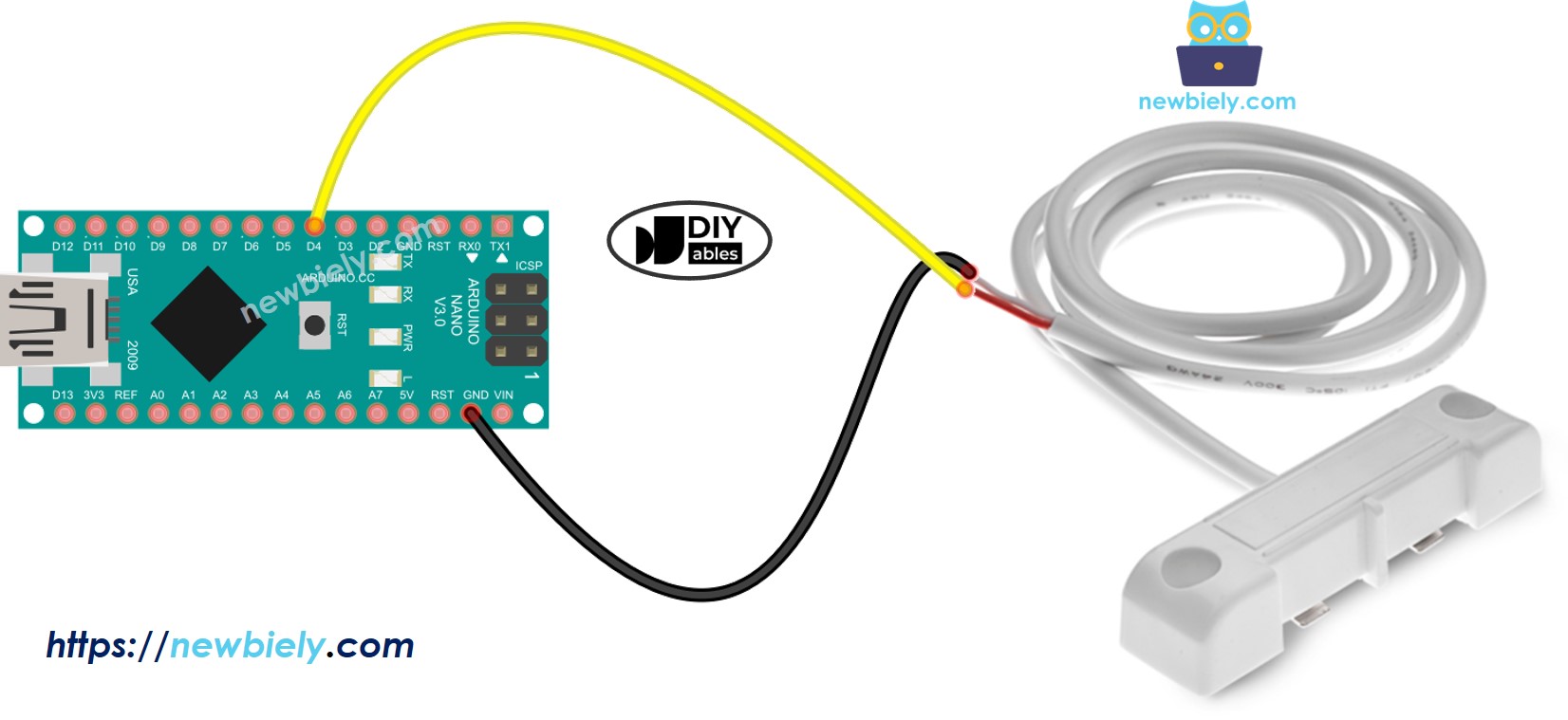

Diagrama de cableado entre el detector de fugas de agua y Arduino Nano

Diagrama de cableado del detector de fugas de agua para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Cómo programar Arduino Nano para leer el valor de un detector de fugas de agua

Usa la función pinMode() para configurar el pin del Arduino Nano como una entrada digital. Por ejemplo, úsala para el pin D4.

pinMode(4, INPUT_PULLUP);

Utiliza la función digitalRead() para comprobar el estado del pin del Arduino Nano.

int water_state = digitalRead(4);

Código de Arduino Nano - Detección de fugas de agua

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-water-leak-detector */ #define WATER_SENSOR_PIN 4 // Arduino pin D4 connected to water sensor's pin int water_state; // current state of water sensor int prev_water_state; // previous state of water sensor void setup() { Serial.begin(9600); pinMode(WATER_SENSOR_PIN, INPUT_PULLUP); // set Arduino pin to input pull-up mode water_state = digitalRead(WATER_SENSOR_PIN); // read state } void loop() { prev_water_state = water_state; // save the last state water_state = digitalRead(WATER_SENSOR_PIN); // read new state if (prev_water_state == HIGH && water_state == LOW) { Serial.println("Water leakage is detected!"); } }

Pasos R\u00e1pidos

Copia el código anterior y pégalo en el IDE de Arduino.
Para cargar el código en tu placa Arduino Nano, haz clic en el botón Cargar en el IDE de Arduino.
Vierte agua cerca del detector de fuga de agua.
Observa los resultados en el Monitor Serial. Se mostrará así:

COM6

Send

The water leak is detected The water leak is detected

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
