Arduino Nano - Elemento calefactor

Este tutorial te enseña cómo controlar un elemento calefactor con Arduino Nano. Posteriormente, podrás aplicar este conocimiento para crear un sistema de calefacción en un tutorial separado.

El Nano puede controlar el calefactor mediante un relé o mediante un módulo MOSFET. El relé solo enciende el calefactor por completo o lo apaga por completo. El módulo MOSFET también puede hacerlo, pero además puede ajustar el nivel de calor, por ejemplo al 30% o al 70% de la potencia total. Aquí aprenderás ambos métodos.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Elemento Calefactor
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del elemento calefactor

Pinout del elemento calefactor

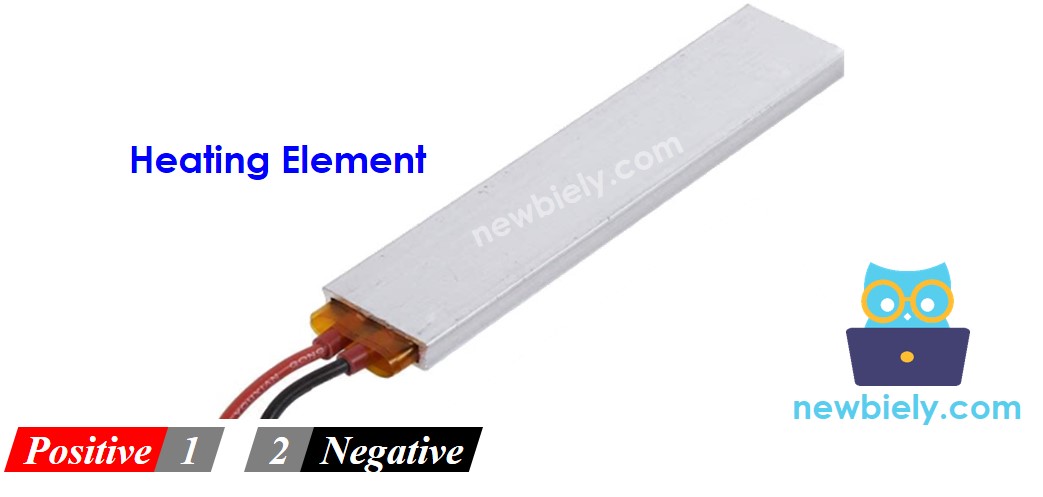

Pinout del elemento calefactor para Arduino Nano

El elemento calefactor normalmente tiene dos pines:

  • El pin positivo (+) (rojo) debe conectarse al 12 V de una fuente de alimentación de CC
  • El pin negativo (-) (negro) debe conectarse al GND de una fuente de alimentación de CC

Cómo controlar un elemento calefactor usando Arduino Nano

Si un elemento calefactor de 12 V se alimenta con 12 V, generará calor. Para regular el elemento calefactor, debe colocarse un relé entre el Arduino Nano y el elemento calefactor. El Arduino Nano podrá, entonces, controlar el elemento calefactor a través del relé.

Si no está familiarizado con los relés (disposición de pines, cómo funcionan, cómo programarlos, etc.), por favor consulte el Arduino Nano - Relay tutorial para obtener más información.

El módulo MOSFET se explica paso a paso en el tutorial Arduino Nano - MOSFET Module. Léelo primero si este módulo es nuevo para ti.

Relé vs módulo MOSFET para un elemento calefactor

Relé Módulo MOSFET
Control del calefactor calor total o sin calor calor total, sin calor, o cualquier nivel de calor intermedio (PWM)
Sonido hace clic cada vez que conmuta sin ningún sonido
Velocidad de conmutación lenta (milisegundos) muy rápida
Conmutar a menudo los contactos se desgastan sin piezas móviles, sin desgaste de contactos
Tipo de alimentación CA o CC solo CC
Voltaje de alimentación cualquiera (según su especificación) unos 6V o más
Aislamiento sí, entre la bobina y los contactos sí, mediante un optoacoplador PC817
Mejor uso calefactores de CA, simple ENCENDIDO/APAGADO calefactores de 12V CC, control del nivel de calor, conmutación frecuente

Un sistema de calefacción suele encender y apagar el calefactor muchas veces para mantener una temperatura. Para un calefactor de 12V CC, el módulo MOSFET lo hace bien porque no se desgasta. Usa el relé si tu calefactor funciona con la red de CA.

Diagrama de Cableado

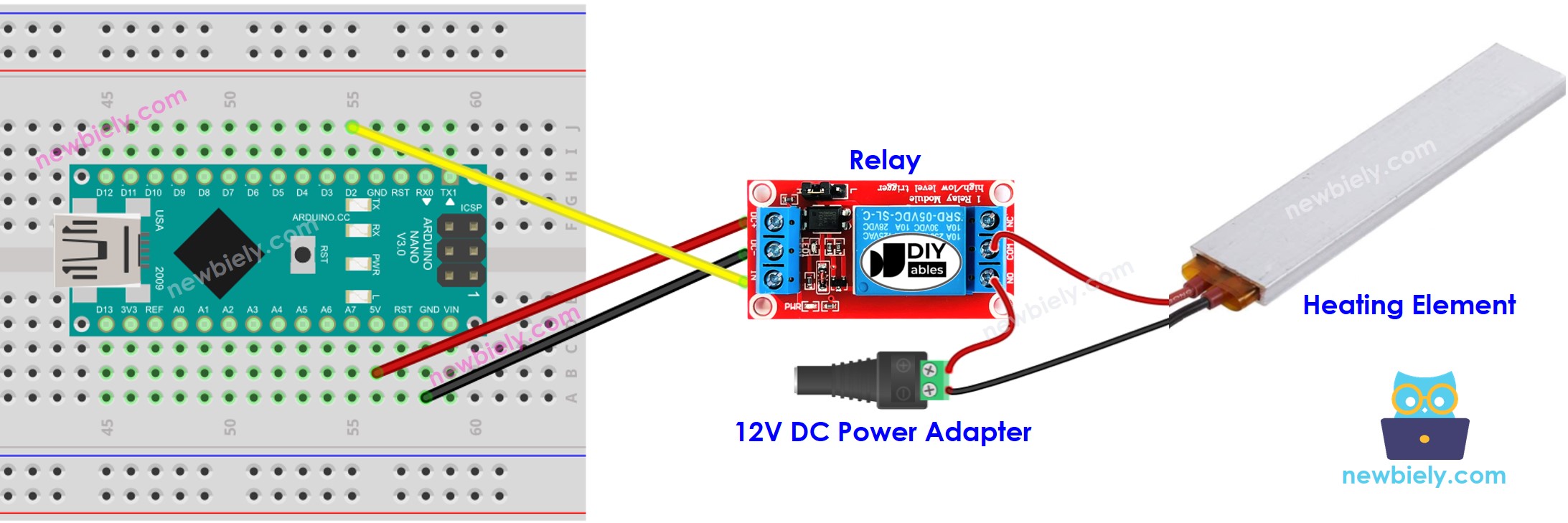

Diagrama de cableado del elemento calefactor para Arduino Nano

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del elemento calefactor para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Si piensas conservar este circuito, considera usar borneras de tornillo. Pon el Arduino Nano sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado del elemento calefactor para Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano

El código a continuación hará que el elemento calefactor se encienda cada cinco segundos y se apague de nuevo después de que hayan pasado cinco segundos.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-heating-element */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay module // The setup function runs once on reset or power-up void setup() { // initialize digital pin D2 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta tu Arduino Nano al ordenador usando un cable USB.
  • Inicia el IDE de Arduino, selecciona la placa y el puerto adecuados.
  • Pega el código en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
  • Verifica la temperatura del elemento calefactor.

WARNING

Tenga cuidado. Puede hacerle daño a usted y a su hogar. Este es un problema importante, y queremos que esté seguro. Si NO está absolutamente seguro de lo que está haciendo, hágase un favor y no se entrometa. ¡Busque asesoría de alguien que tenga experiencia! No aceptamos ninguna responsabilidad por su seguridad.

Explicación del código

¡Consulta la explicación línea por línea contenida en los comentarios del código fuente!

Código de Arduino Nano - Controla el elemento calefactor con el módulo MOSFET

En esta parte, un módulo MOSFET ocupa el lugar del relé. Con PWM, el Nano puede dar al calefactor solo una parte de su potencia.

Diagrama de cableado

Diagrama de cableado del elemento calefactor de Arduino Nano con módulo MOSFET

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado del elemento calefactor de Arduino Nano con módulo MOSFET (sin protoboard)

This image is created using Fritzing. Click to enlarge image

¿Quieres un montaje más limpio y seguro? Una Placa de Expansión de Terminales de Tornillo para Arduino Nano resuelve esto. Conecta el Arduino Nano a ella y atornilla los cables. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado del elemento calefactor de Arduino Nano con módulo MOSFET (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

  • El pin D9 del Nano va al pin PWM del módulo, y el GND del Nano va al pin GND del módulo.
  • El + del adaptador de 12V y el + del calefactor (rojo) van ambos al borne +.
  • El − del calefactor (negro) va al borne LOAD.
  • El − del adaptador de 12V va al borne −.
  • Un elemento calefactor no es una bobina, así que no se necesita un diodo de rueda libre (flyback).

Código y Quick Steps

El programa enciende el calefactor por completo durante 2 segundos y luego lo apaga durante 2 segundos. Después sube la potencia del 10% al 100% y la baja de nuevo. Un calefactor se calienta y se enfría despacio, así que notarás el cambio solo después de un rato.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-heating-element */ const int MOSFET_PIN = 9; // Arduino Nano pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }
  • Configura el IDE de Arduino de la misma forma que en los Quick Steps del relé.
  • Conecta las piezas como en el diagrama de arriba, con el adaptador de 12V sin enchufar.
  • Sube el código al Arduino Nano.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie (9600 baudios) para ver el nivel de potencia:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Nano on COM15
2

Nota: el módulo MOSFET es solo para calefactores de CC, y la alimentación del calefactor debe ser de unos 6V o más. Un calefactor de CA debe usar el relé.
