Arduino Nano - Sensor de Humedad - LCD

Este tutorial explica cómo usar Arduino Nano para leer la temperatura y la humedad del sensor DHT22 y mostrarlas en una pantalla LCD I2C.

Hardware Requerido

1	×	Official Arduino Nano
1	×	Alternatively, DIYables ATMEGA328P Nano Development Board
1	×	Cable USB A a Mini-B
1	×	LCD I2C
1	×	Sensor de Temperatura y Humedad DHT22
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de DHT22 y LCD

Si no estás familiarizado con el sensor de temperatura y humedad DHT22 y la pantalla LCD (pinout, cómo funciona, cómo programar ...), entonces los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

Arduino Nano - DHT22 y diagrama de cableado del LCD

This image is created using Fritzing. Click to enlarge image

Por favor, tenga en cuenta que la alimentación desde el pin de 5 V del Arduino Nano puede no ser suficiente para alimentar tanto el DHT22 como la pantalla LCD. Si la pantalla LCD no muestra nada, agregue alimentación adicional a la pantalla LCD y al DHT22 como se muestra en el diagrama de cableado a continuación.

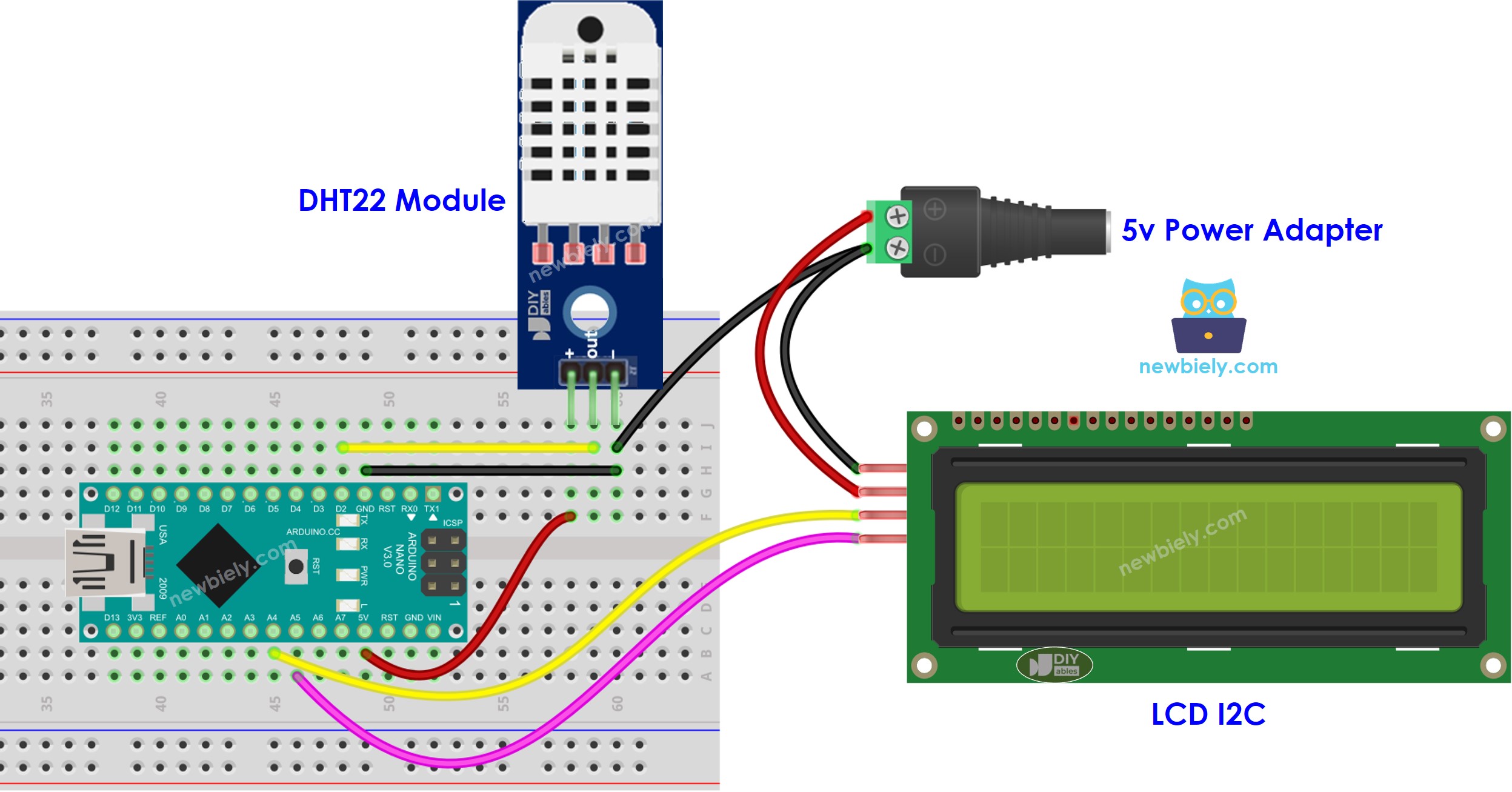

Arduino Nano DHT22 temperatura y humedad pantalla LCD alimentación externa diagrama de cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

Código de Arduino Nano - Sensor DHT22 - LCD I2C

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-humidity-sensor-lcd */ #include <LiquidCrystal_I2C.h> #include "DHT.h" #define DHT_PIN 2 // The Arduino Nano pin connected to DHT22 sensor #define DHT_TYPE DHT22 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT_PIN, DHT_TYPE); void setup() { dht22.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht22.readHumidity(); // read humidity float temperature_C = dht22.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(temperature_C)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(temperature_C); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

La dirección del LCD puede diferir según el fabricante. Hemos utilizado 0x27 en nuestro código, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

Conecta un cable USB entre el Arduino Nano y el ordenador.
Abre el IDE de Arduino y elige la placa y el puerto correctos.
Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DHT” y localiza la biblioteca de sensores DHT de Adafruit.
Pulsa el botón Instalar para instalar la biblioteca.

Biblioteca de sensores DHT para Arduino Nano

Se le pedirá que instale algunas dependencias de bibliotecas adicionales.
Haga clic en el botón Instalar todo para instalar todas las dependencias de bibliotecas necesarias.

Arduino Nano: Biblioteca de sensores unificados de Adafruit

Busca “LiquidCrystal I2C” y localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Luego, haz clic en el botón Instalar para instalar la biblioteca.

Librería LiquidCrystal I2C para Arduino Nano

Copia el código anterior y ábrelo con el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para enviar el código al Arduino Nano.
Cambia la temperatura del entorno alrededor del sensor.
Mira el resultado en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulta Solución de problemas en LCD I2C para obtener ayuda.
