Arduino Nano - Cerradura de solenoide

Este tutorial te enseña cómo usar Arduino Nano para controlar la cerradura de solenoide, que también se conoce como la cerradura eléctrica de pestillo. Podemos utilizarlo para asegurar armarios, cajones y puertas.

Hardware Requerido

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cable USB A a Mini-B
1×Cerradura de Solenoide
1×Relé
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la Cerradura de Solenoide

Esquema de pines de la cerradura de solenoide

La cerradura de solenoide tiene dos cables:

  • El cable positivo (+) (rojo) debe conectarse al 12 V de la fuente de alimentación de corriente continua
  • El cable negativo (-) (negro) debe conectarse a la tierra de la fuente de alimentación de corriente continua
Esquema de pines de la cerradura de solenoide

Cómo funciona

  • Cuando la cerradura de solenoide está alimentada, el pestillo se extiende y la puerta queda cerrada.
  • Cuando la cerradura de solenoide no está alimentada, el pestillo se retrae y la puerta queda desbloqueada.

※ Nota:

La cerradura de solenoide suele requerir una fuente de alimentación de 12 V, 24 V o 48 V. En consecuencia, NO SE PUEDE conectar directamente a un pin del Arduino Nano. Se debe usar un relé para conectarla al pin del Arduino Nano.

Si conectamos la cerradura de solenoide a un relé (en el modo normalmente abierto):

  • Cuando el relé no está activado, la puerta está desbloqueada
  • Cuando el relé está activado, la puerta está cerrada con llave

Conectar Arduino Nano a un relé nos permite programarlo para controlar la cerradura de solenoide. Para obtener más información sobre los relés, consulte el Arduino Nano - Relay tutorial.

Diagrama de Cableado

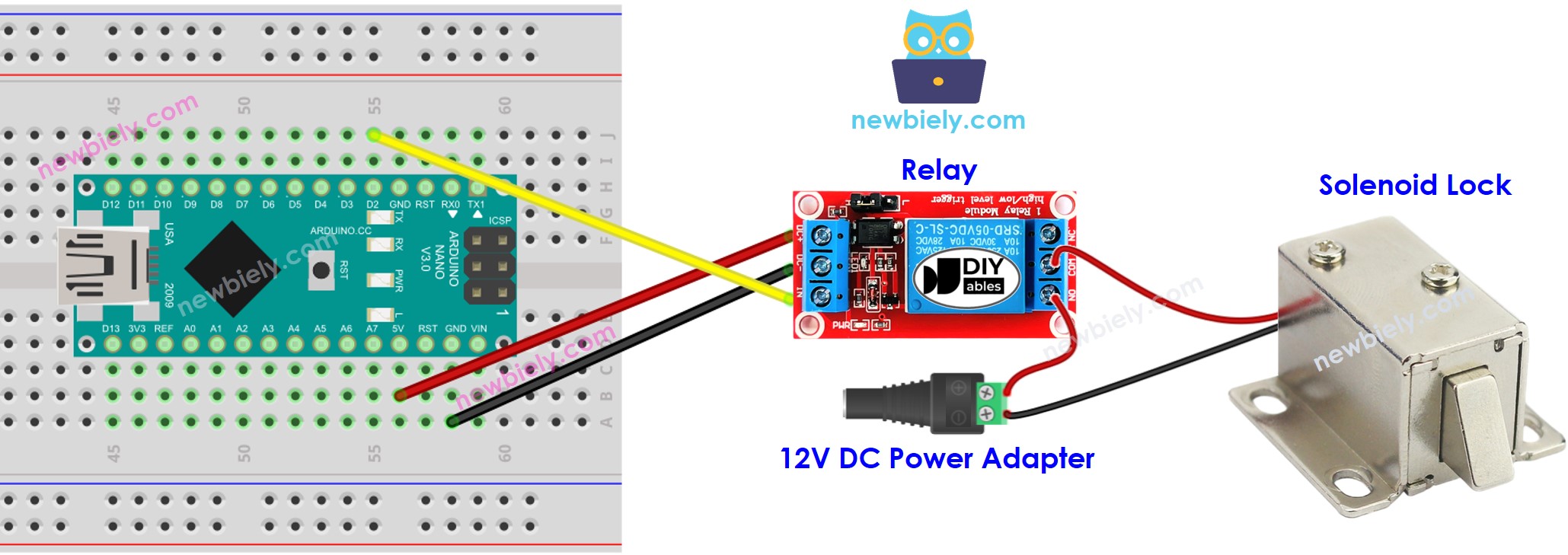

Diagrama de cableado de la cerradura de solenoide Arduino Nano

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado de la cerradura de solenoide Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

¿Quieres un montaje más limpio y seguro? Prueba una Placa de Expansión de Terminales de Tornillo para Arduino Nano: el Arduino Nano se monta sobre ella y cada pin tiene su propia bornera de tornillo. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

Diagrama de cableado de la cerradura de solenoide Arduino Nano (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano

El código a continuación hará que la puerta se bloquee y se desbloquee cada cinco segundos.

/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-solenoid-lock */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin 3 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); }

Pasos R\u00e1pidos

  • Copia el código y ábrelo con el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para compilar y subir el código al Arduino Nano.
  • Revisa el estado de la lengüeta de la cerradura.

Arduino Nano - Cerradura de solenoide controlada por botón

  • Diagrama de cableado

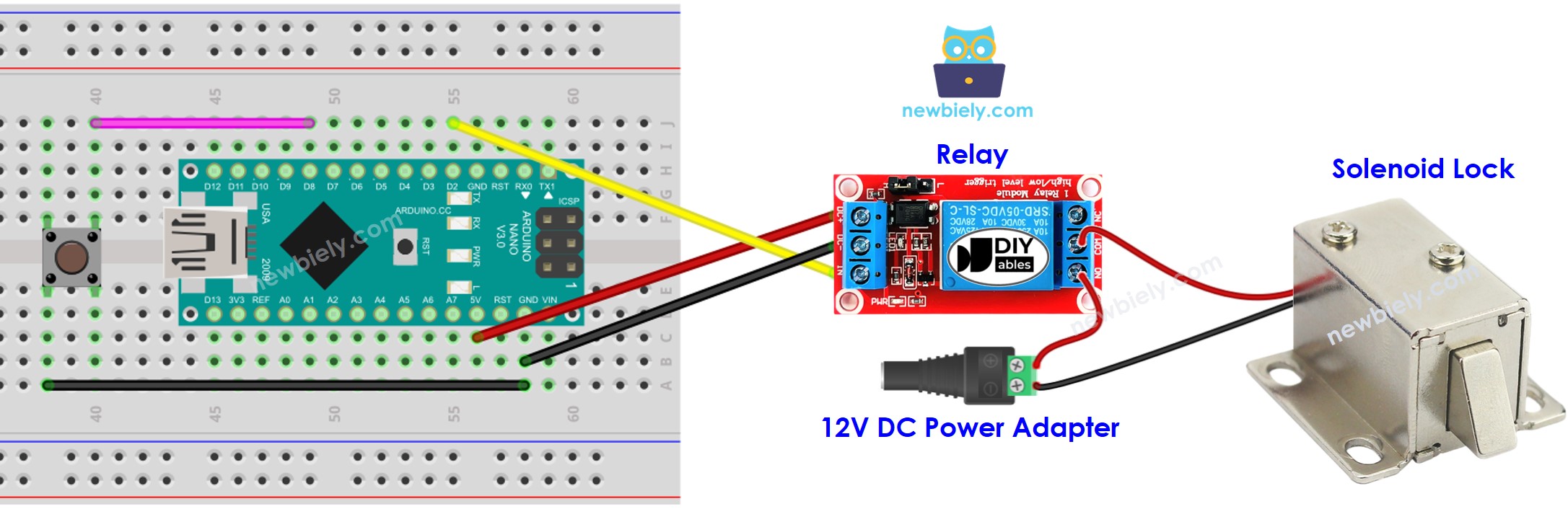

Diagrama de cableado de la cerradura de solenoide para Arduino Nano

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado de la cerradura de solenoide para Arduino Nano (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Nano y otros componentes.

  • Escribiendo código para una placa Arduino Nano.
/* * Este código de Arduino Nano fue desarrollado por es.newbiely.com * Este código de Arduino Nano se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano/arduino-nano-solenoid-lock */ #include <ezButton.h> #define BUTTON_PIN 8 // The Arduino Nano pin connected to button's pin #define RELAY_PIN 2 // The Arduino Nano pin connected to relay's pin ezButton button(BUTTON_PIN); // create ezButton object for pin 12; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Pasos R\u00e1pidos

  • Instala la biblioteca ezButton. Consulta Cómo hacerlo para obtener instrucciones.
  • Copia el código y ábrelo con el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para cargar el código al Arduino Nano.
  • Pulsa el botón una vez.
  • Comprueba el estado de la lengüeta de bloqueo durante 10 segundos.

※ Nota:

En el código anterior, utilizamos la función delay. Por lo tanto, no es necesario el rebote del botón. Sin embargo, todavía incluimos el código con rebote por si desea realizar tareas adicionales sin hacer uso de la función delay. Para más información, consulte Cómo usar millis() en lugar de delay().

Relé vs módulo MOSFET para la cerradura de solenoide

Este tutorial usa un relé para conmutar la cerradura de solenoide. Una cerradura de solenoide de 12 V funciona con CC, así que un módulo MOSFET también puede conmutarla.

Relé Módulo MOSFET
Control de la cerradura bloquear o desbloquear bloquear o desbloquear
Ruido al conmutar un clic cada vez ningún ruido
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no tiene partes móviles que se desgasten
Funciona con cerraduras de CA y CC solo cerraduras de CC
Diodo flyback la mayoría de los módulos de relé no lo necesitan hay que añadir uno (1N4007 o 1N5819)
Aislamiento sí sí, con un optoacoplador PC817
Ideal para un montaje sencillo y común una cerradura silenciosa, o una puerta que se abre muchas veces al día

Una cerradura de solenoide solo está bloqueada o desbloqueada, así que el módulo MOSFET no da un control extra aquí. Sus ventajas son: no hace clic y nada se desgasta. Ambos se activan cuando el pin está en HIGH, así que el código sigue igual. No mantengas la cerradura desbloqueada mucho tiempo, o se calentará. Lo mismo pasa con un relé.

Una válvula de solenoide funciona igual que una cerradura de solenoide. Para ver cómo conectar y programar una con un relé y con un módulo MOSFET, consulta el tutorial Arduino Nano - Válvula de agua/líquido. El cableado de una cerradura de solenoide está en el tutorial Arduino Nano - Módulo MOSFET.
