Arduino Nano - Motor de corriente continua
Este tutorial te enseña cómo usar Arduino Nano para controlar un motor de corriente continua. En detalle, aprenderemos:
- Cómo funciona un motor de corriente continua
- Cómo el controlador DRV8833 permite que el Arduino Nano mueva un motor de corriente continua
- Cómo programar Arduino Nano para controlar la velocidad y la dirección de un motor de corriente continua
- Cómo programar Arduino Nano para controlar dos motores de corriente continua simultáneamente

Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del motor de corriente continua
Diagrama de pines del motor DC
El motor de corriente continua tiene dos cables: el positivo suele ser rojo y el negativo suele ser negro.

Cómo funciona
Al comprar un motor de corriente continua, es importante conocer el voltaje al que opera. Por ejemplo, consideremos un motor de corriente continua de 12V.
Cuando alimentas el motor de corriente continua de 12V con una fuente de 12V:
- Conectar 12V y GND al cable positivo y al cable negativo, respectivamente: el motor de corriente continua gira a la velocidad máxima en sentido horario
- Conectar 12V y GND al cable negativo y al cable positivo, respectivamente: el motor de corriente continua gira a la velocidad máxima en sentido antihorario
Intercambiar el polo de alimentación entre los dos cables del motor de corriente continua invierte su dirección de giro. Esta técnica se utiliza para controlar la dirección del motor de corriente continua, no manualmente sino mediante programación.

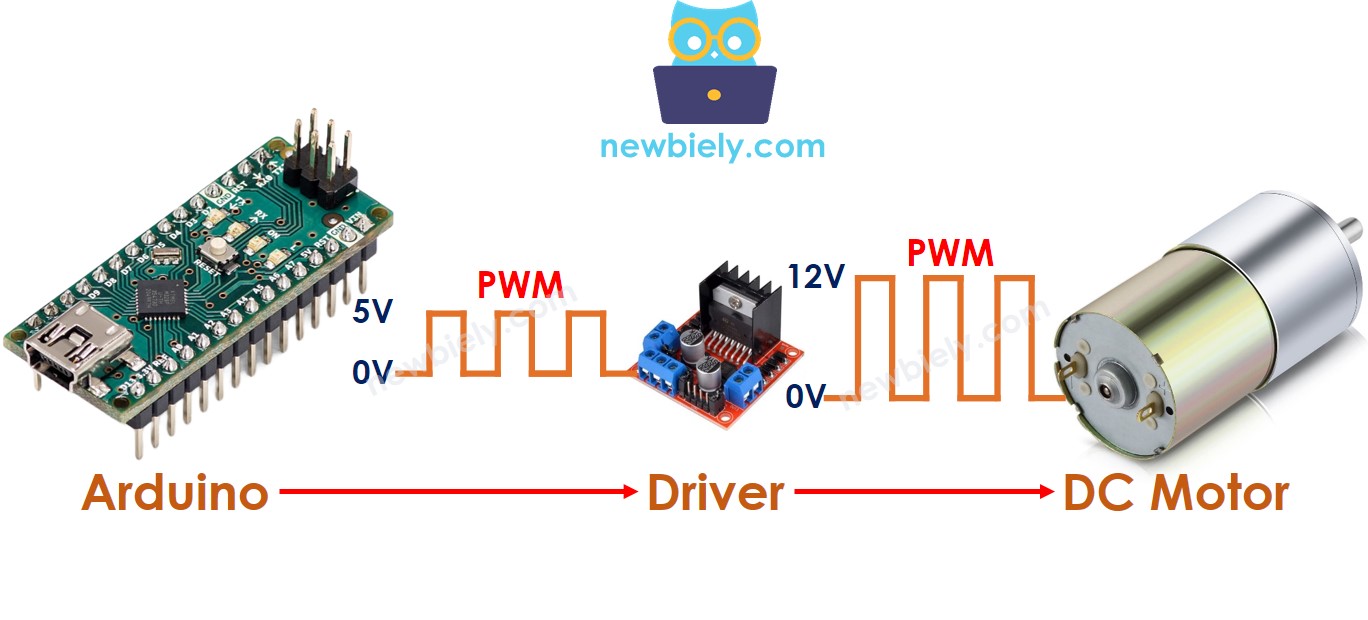

Si la tensión de la fuente de alimentación de un motor de corriente continua es inferior a 12V, el motor seguirá girando, pero no a su velocidad máxima. Por lo tanto, al ajustar la tensión de la fuente de alimentación, podemos controlar la velocidad del motor de corriente continua. Sin embargo, este enfoque no se suele utilizar debido a la dificultad de controlar la tensión de la fuente de alimentación. Como alternativa, mantenemos fija la tensión de la fuente de alimentación y controlamos la velocidad del motor de corriente continua mediante una señal PWM. Cuanto mayor sea el ciclo de trabajo de la PWM, más rápido gira el motor de corriente continua.

La siguiente animación muestra cómo se utiliza una señal PWM para controlar la velocidad de un motor de corriente continua:

Cómo controlar un motor de corriente continua usando Arduino Nano
Controlar un motor de corriente continua implica dos elementos: velocidad y dirección. Arduino Nano puede generar una señal PWM, pero esta señal tiene bajo voltaje y corriente, por lo que no puede utilizarse directamente para controlar el motor. Necesitamos usar un controlador de hardware entre Arduino Nano y el motor. El controlador realiza dos tareas:
- Amplificar la señal PWM del Arduino Nano (en términos de corriente y/o voltaje) para el control de velocidad
- Recibir la señal de control desde el Arduino Nano para conmutar la polaridad de la fuente de alimentación para el control de la dirección.

※ Nota:
- Este tutorial sirve para todos los motores de corriente continua pequeños. Tomaremos como ejemplo un motor de corriente continua de 5V.
- Aunque el pin del Arduino Nano entrega 5V (el mismo voltaje que el motor de corriente continua), aún se necesita un controlador entre el Arduino Nano y el motor, ya que el pin del Arduino Nano no proporciona suficiente corriente para el motor de corriente continua.
- El motor de corriente continua de 5V necesita su propio adaptador de corriente de 5V. No lo alimentes desde el Arduino Nano.
- ¿Tienes un motor de corriente continua de 12V? Entonces usa el controlador de motor BTS7960 en su lugar, porque el DRV8833 acepta como máximo 10.8V.
Hay muchos chips y módulos que pueden funcionar como controladores de motores de corriente continua, como el L293D, el DRV8833 y el BTS7960. En esta guía, usaremos el controlador DRV8833. Aquí reemplaza al antiguo L298N, porque ese chip pierde unos 2V en su interior, así que un motor de 5V recibía solo unos 3V.
Acerca del controlador DRV8833
El módulo DRV8833 es una placa diminuta con dos puentes H hechos de MOSFET. Puede mover dos motores de corriente continua, o un motor paso a paso bipolar. Este tutorial lo usa para controlar un motor de corriente continua.
Estos son los datos principales:
- Alimentación del motor en el pin VCC: de 2.7V a 10.8V. Un adaptador de 5V encaja bien.
- Corriente: unos 1.5A por canal, y hasta 2A en un pico corto.
- Lógica: funciona con placas de 3.3V y de 5V, así que los pines del Arduino Nano pueden controlarlo directamente.
- Protección: sobrecorriente, cortocircuito, sobrecalentamiento (apagado térmico) y tensión de alimentación demasiado baja (bloqueo por subtensión).
- Casi no pierde voltaje, así que el motor recibe casi los 5V completos. Se mantiene frío y no necesita disipador.
Distribución de pines del controlador DRV8833

Con sus dos canales, el controlador DRV8833 puede mover dos motores de corriente continua a la vez: el motor A y el motor B. El módulo tiene doce pines, seis en cada lado.
Los pines comunes para ambos motores:
- Pin VCC: la alimentación de los motores, de 2.7V a 10.8V. Conéctalo al + del adaptador de corriente de 5V.
- Pin GND: la tierra común. Conéctalo al - del adaptador de corriente y al GND del Arduino Nano.
- Pin SLEEP (impreso como EEP en algunas placas): debe estar en HIGH, o el controlador se duerme y el motor no se mueve. El chip lo pone en LOW internamente, así que conéctalo al pin 5V del Arduino Nano.
- Pin FAULT: se pone en LOW cuando el chip detecta un problema. Es opcional y no se usa en este tutorial.
Pines del Motor A (Canal A):
- Pines IN1 e IN2: estas dos entradas fijan tanto la dirección como la velocidad del motor A. No hay pin ENA.
- Pines OUT1 y OUT2: conéctalos a los dos cables del motor A.
Pines del Motor B (Canal B):
- Pines IN3 e IN4: estas dos entradas fijan la dirección y la velocidad del motor B.
- Pines OUT3 y OUT4: conéctalos a los dos cables del motor B.
El DRV8833 tiene una sola entrada de alimentación (VCC y GND). No necesita una alimentación lógica de 5V aparte.
Para controlar un motor, solo necesitamos dos pines del Arduino Nano, y ambos deben ser pines PWM. Un cable más desde el pin 5V del Nano hasta SLEEP mantiene despierto al controlador.
※ Nota:
El resto de este tutorial se centrará en el control de un motor de corriente continua usando el canal A. Se deben seguir pasos similares para controlar el otro motor de corriente continua.
Cómo controlar la velocidad de un motor de corriente continua con el controlador DRV8833
El DRV8833 no tiene pin de velocidad. La velocidad viene de una señal PWM en un pin IN, mientras el otro pin IN se queda en LOW. Para hacerlo:
- IN1 e IN2 del DRV8833 reciben cada uno su propio pin PWM del Arduino Nano
- Genera una señal PWM en IN1 (o IN2) mediante la función analogWrite(). El controlador DRV8833 pasará esta señal PWM al motor de corriente continua con más potencia.
La velocidad es un número que va de 0 a 255. Cuando la velocidad es 0, el motor dejará de moverse. Cuando la velocidad es 255, el motor girará a su velocidad máxima.
Cómo controlar la dirección de un motor de corriente continua con el controlador DRV8833
El pin que recibe la señal PWM decide la dirección. La tabla siguiente muestra los cuatro estados del motor A.
| Pin IN1 | Pin IN2 | Dirección |
|---|---|---|
| LOW | LOW | El motor A se detiene (por inercia) |
| HIGH | HIGH | El motor A se detiene (freno) |
| PWM | LOW | El motor A gira en sentido horario |
| LOW | PWM | El motor A gira en sentido antihorario |
En consecuencia:
- Código de Arduino para hacer que el motor A gire en sentido horario.
- Código de Arduino para hacer que el motor A gire en sentido antihorario.
※ Nota:
La dirección horaria/antihoraria del motor de corriente continua puede invertirse conectando los pines OUT1 y OUT2 a los dos pines del motor de forma opuesta.
Cómo detener el giro de un motor de corriente continua
Dos métodos para detener un motor de corriente continua:
- Por inercia: escribe LOW en IN1 y LOW en IN2, y el motor se frena poco a poco.
- Freno: cuando IN1 e IN2 están ambos en HIGH, el motor se detiene en muy poco tiempo.
Cómo controlar un motor de corriente continua usando el controlador DRV8833.
Diagrama de cableado
Los cables puente van directamente desde los pines del Arduino Nano al módulo DRV8833. El motor y el adaptador de 5V se conectan solo al módulo.

This image is created using Fritzing. Click to enlarge image
| Pin del DRV8833 | Conectar a |
|---|---|
| IN1 | Arduino Nano D10 |
| IN2 | Arduino Nano D9 |
| SLEEP (EEP) | Arduino Nano 5V |
| GND | GND del Arduino Nano y - del adaptador de corriente de 5V |
| VCC | + del adaptador de corriente de 5V (a través del conector de alimentación DC) |
| OUT1, OUT2 | los dos cables del motor de corriente continua |
| FAULT | nada (dejar libre) |
Si quieres que los cables queden bien sujetos, coloca el Arduino Nano en una placa de expansión con borneras de tornillo para Arduino Nano y fija cada cable con un tornillo. La imagen siguiente muestra esta versión.

This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Nano y otros componentes.
Código de Arduino Nano
El código siguiente realiza lo siguiente, uno por uno:
- Aumenta la velocidad de un motor de corriente continua
- Cambia la dirección
- Disminuye la velocidad de un motor de corriente continua
- Detiene el motor de corriente continua
Pasos R\u00e1pidos
- Haz el cableado como se muestra en el diagrama. No olvides el cable de SLEEP a 5V. Por ahora deja el adaptador de 5V desconectado.
- Copia el código y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir del IDE de Arduino para subir el código al Arduino Nano.
- Conecta el adaptador de 5V al conector de alimentación DC.
- Deberías observar:
- El motor de corriente continua acelerará y luego girará a su velocidad máxima durante 1 segundo.
- La dirección del motor de corriente continua cambiará.
- El motor de corriente continua girará a su velocidad máxima durante 1 segundo en la dirección opuesta.
- El motor de corriente continua se ralentizará.
- El motor de corriente continua se detendrá durante 1 segundo.
- Este proceso se repetirá continuamente.
- ¿El motor no se mueve? Entonces lo primero que debes revisar es el cable de SLEEP, porque sin 5V en SLEEP el DRV8833 sigue dormido.
※ Nota:
Este tutorial te enseña cómo ajustar la velocidad de un motor de corriente continua respecto a su velocidad máxima. Para controlar la velocidad absoluta (en revoluciones por segundo), necesitaremos usar un controlador PID y un codificador. Un tutorial separado cubrirá el control de la velocidad absoluta del motor de corriente continua.
Cómo controlar dos motores de corriente continua usando el controlador DRV8833
Un módulo DRV8833 puede mover dos motores: el segundo motor va a OUT3 y OUT4, y dos pines PWM más del Arduino Nano van a IN3 e IN4. El tutorial Arduino Nano - Controlador de motor DC DRV8833 muestra el cableado y el código para dos motores.
