Cómo alimentar Arduino UNO R4
Puede que hayas encontrado información en línea sobre tres formas diferentes de alimentar el Arduino UNO R4: utilizando el puerto USB, el conector de barril o el pin Vin. Pero, ¿cuál de ellas es la más segura y eficaz, especialmente si también necesitas alimentar componentes adicionales como sensores, pantallas o motores? En este tutorial, te mostraremos los mejores métodos para alimentar tu Arduino UNO R4, tanto para proyectos simples como para proyectos más complejos, ayudándote a mantener todos tus dispositivos estables y protegidos.
En detalle, aprenderemos:
- Tres formas de alimentar al Arduino UNO R4
- La mejor forma de alimentar al Arduino UNO R4
- Alimentación del Arduino UNO R4 y de componentes externos
- Configuración recomendada con un divisor de alimentación
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Tres formas de alimentar el Arduino UNO R4

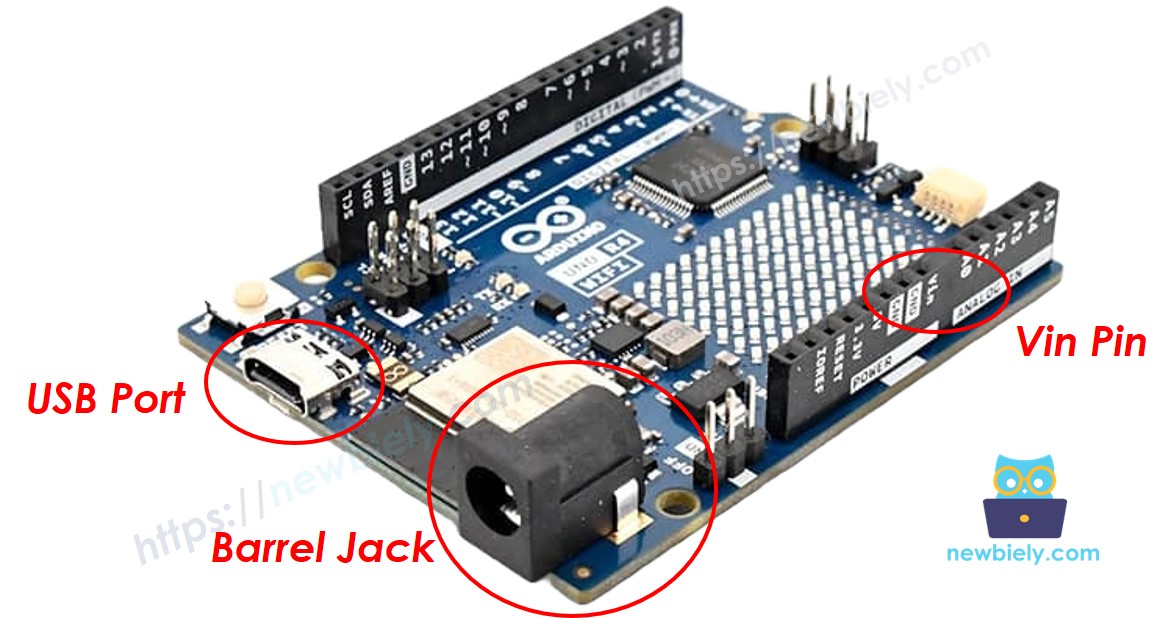

- Alimentación vía puerto USB (5V): Este método proporciona un 5V estable directamente desde tu ordenador o desde un adaptador de alimentación USB. Es simple y seguro para la mayoría de los proyectos de Arduino porque el voltaje no necesita una regulación adicional.
- Alimentación vía conector de barril (6-24V): Si suministras entre 6 y 24V a través del conector de barril, el regulador a bordo del Arduino lo reducirá a 5V. Sin embargo, muchos adaptadores de alimentación disponibles son de 9V o 12V. El uso de estos voltajes superiores puede hacer que el Arduino se caliente bastante.
- Alimentación vía pin Vin (6-24V): De manera similar, si suministras entre 6 y 24V a través del pin Vin, el regulador a bordo lo reducirá a 5V. Nuevamente, la mayoría de los adaptadores de alimentación disponibles son de 9V o 12V. Usar adaptadores de 9V o 12V puede hacer que el Arduino se caliente o se sobrecaliente.
¿Cuál es la mejor forma de alimentar el Arduino UNO R4?
Cuando alimentas la placa a través del conector de barril o del pin Vin, debes utilizar una tensión en el rango de 6 a 24 V. Sin embargo, muchos adaptadores de alimentación están disponibles en 5 V, 9 V o 12 V:
- Si usas una fuente de alimentación de 5V a través del conector de barril o del pin Vin, podría funcionar, pero puede ser inestable, porque no hay suficiente voltaje para que el regulador a bordo funcione correctamente.
- Usar 9V o 12V es más estable, pero a menudo hace que la placa Arduino se caliente.
Por lo tanto, la mejor opción es alimentar el Arduino UNO R4 desde una fuente de 5 V utilizando el puerto USB.
Alimentación de Componentes Externos
Muchos proyectos requieren no solo el Arduino, sino también otros componentes, como sensores, pantallas y motores. Alimentar estas partes externas directamente desde el pin 5V del Arduino no es recomendable porque puede extraer demasiada corriente a través del regulador de la placa, lo que podría dañar al Arduino. Por lo tanto, necesitamos alimentar el componente externo, como sensores, pantallas y motores, por separado. La próxima parte mostrará cómo hacerlo.
Muchos proyectos necesitan no solo el Arduino, sino también otras partes como sensores, pantallas y motores. No se recomienda alimentar estas partes externas directamente desde el pin de 5V del Arduino. Esto se debe a que pueden consumir demasiada corriente, lo que podría dañar el regulador de voltaje del Arduino y, potencialmente, dañar la placa Arduino Uno R4.
En su lugar, deberías alimentar por separado a los componentes externos, como sensores, pantallas y motores. La próxima sección te mostrará cómo hacerlo.
Configuración recomendada con un divisor de potencia
La solución ideal es usar una fuente de alimentación de 5V junto con un conjunto divisor de potencia. Este divisor dividirá la salida de 5V en dos líneas:
- Conector USB-C para Arduino
- Bloque terminal de tornillo para componentes y sensores externos
De este modo, cada parte de tu proyecto recibe una alimentación estable de 5 V sin correr el riesgo de dañar el Arduino UNO R4.
Diagrama de cableado
A continuación se muestra un ejemplo de la mejor manera de alimentar tanto al Arduino UNO R4 como a una pantalla LCD:

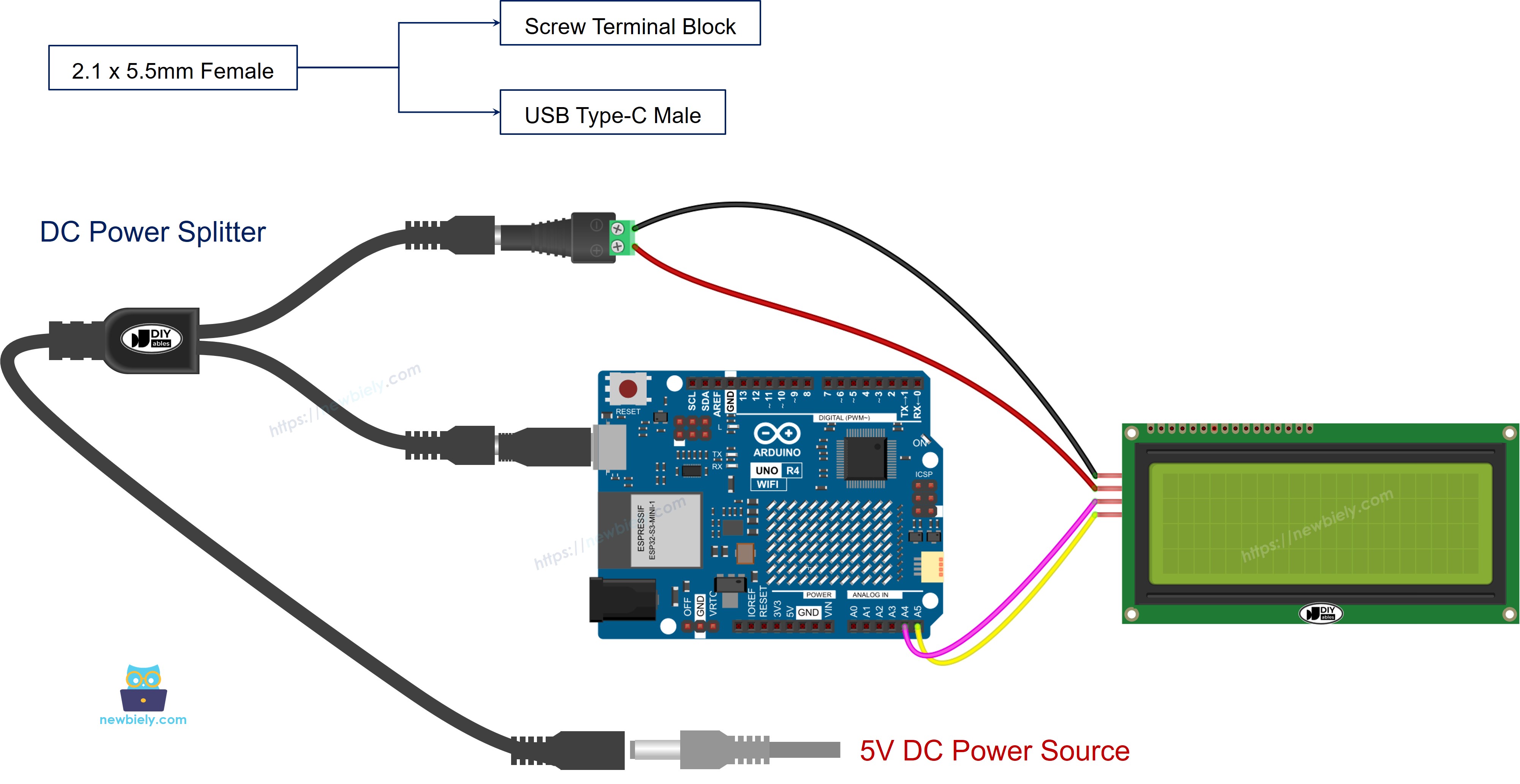

El diagrama de cableado que se muestra a continuación es la mejor manera de alimentar Arduino Uno R4 y la pantalla LCD:
Ejemplo práctico

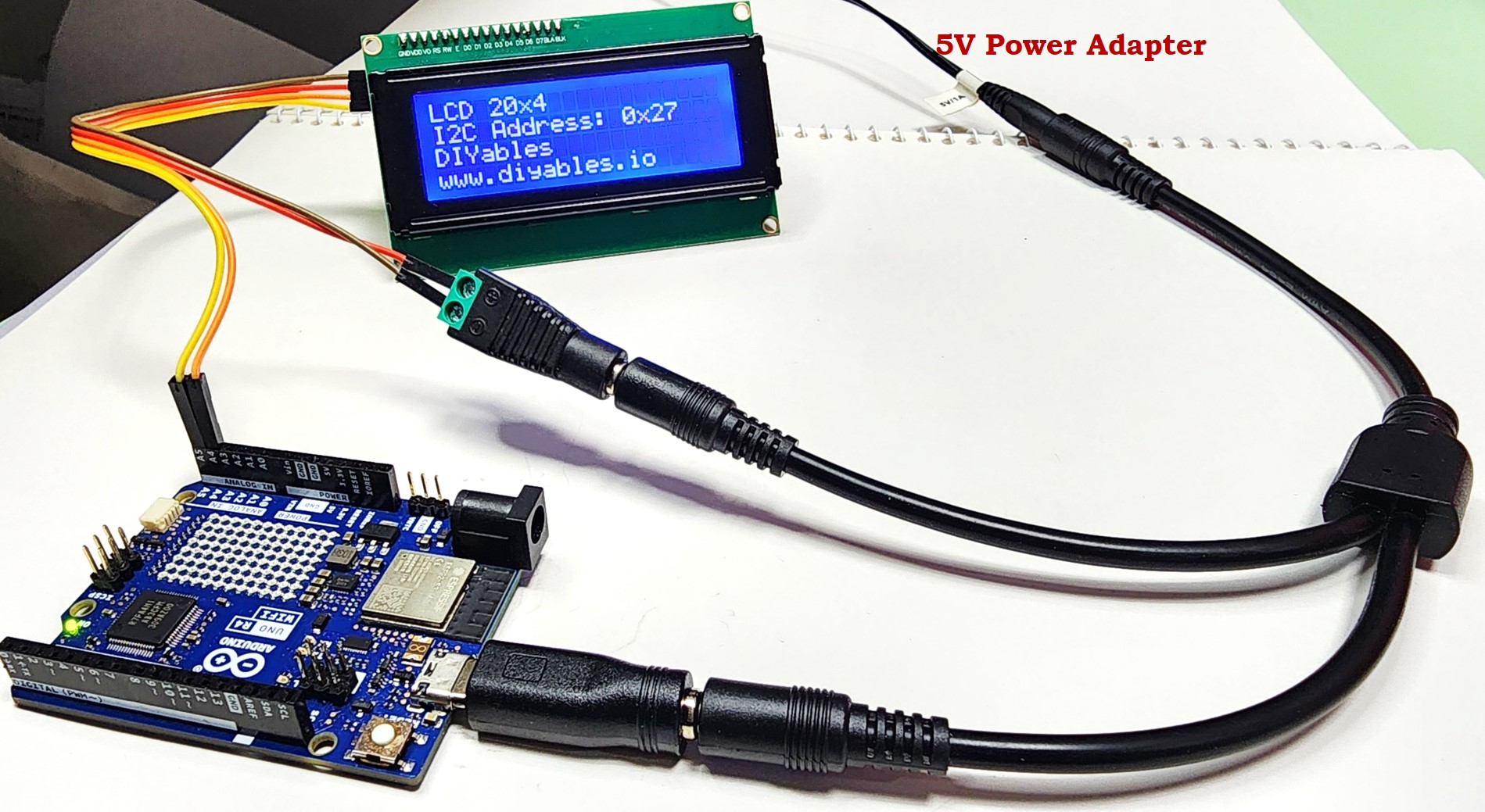

En esta foto, puedes ver cómo alimentar el Arduino UNO R4 y componentes adicionales en un proyecto real:
