Arduino UNO R4 - tira de LEDs

Descubre cómo programar el Arduino Uno R4 para controlar tiras de LED de 12 V en este tutorial apto para principiantes. Desde tiras de LED monocromas hasta tiras RGB, aprende a usar relés para proyectos de iluminación dinámicos. Esto es lo que aprenderás:

Un relé solo puede encender la tira por completo o apagarla por completo. Un módulo MOSFET también la conmuta, sin ningún clic, y puede hacer la luz más brillante o más tenue.

¡Comienza hoy tu viaje en la programación de Arduino y en proyectos con tiras LED!

Acerca de la tira LED

Una tira de LED, también conocida como cinta LED, es una tira flexible con LEDs que emiten luz. Estas tiras son flexibles y se usan a menudo para luces decorativas en muchos lugares. Las tiras de LED están disponibles en diferentes colores y se utilizan principalmente para crear un brillo suave, resaltar áreas específicas o añadir efectos de luz decorativos.

Las tiras LED están disponibles en dos variedades principales:

  • Tiras de LEDs direccionables: En este tipo, puedes controlar el color y el brillo de cada LED por separado. Cada LED tiene su propia dirección única que permite este control individual.
  • Tiras de LEDs no direccionables: Con estas tiras, también puedes cambiar el color y el brillo, pero el cambio afecta a todos los LEDs de la tira al mismo tiempo.

Esta guía trata sobre tiras de LED no direccionables. Para tiras de LED direccionables, consulte las otras guías proporcionadas.

Para atenuar una tira no direccionable, puedes usar un módulo MOSFET. Su pinout y su funcionamiento están en el tutorial Arduino UNO R4 - Módulo MOSFET.

Relé vs módulo MOSFET para una tira de LEDs

Relé Módulo MOSFET
Control de la luz encendido o apagado encendido, apagado y brillo (atenuación PWM)
Sonido de clic sí no, silencioso
Tiempo de reacción unos pocos milisegundos muy corto
Vida útil los contactos se desgastan con cada conmutación larga, sin piezas móviles
Tipo de corriente CA o CC solo CC
Tensión de la tira la que permita el relé 6V o más (las tiras de 12V y 24V sirven)
Aislamiento sí, bobina y contactos sí, optoacoplador PC817
Ideal para luces de CA, simple encendido/apagado tiras de CC que necesitan atenuación o efectos rápidos

Para una tira de 12V, el módulo MOSFET es la mejor opción porque puedes ajustar el brillo. Una tira RGB tiene tres pines de color (R, G, B), así que necesita tres módulos MOSFET, uno para cada color, igual que necesita tres relés.

Esquema de pines de tira de LEDs no direccionables

Existen dos tipos principales de tiras de LEDs no direccionables.

  • Tira de LEDs no direccionables de 1 color: Viene en solo un color establecido por el fabricante.
  • Tira de LEDs RGB no direccionables: Puede mostrar muchos colores.

Una tira LED de un color no direccionable típicamente tiene dos pines:

  • Pin 12V/24V: Conecte este pin al pin positivo de una fuente de alimentación DC de 12V o 24V.
  • Pin GND: Conecte este pin al pin negativo de una fuente de alimentación DC de 12V o 24H.

Una tira de LED RGB no direccionable suele tener cuatro pines:

  • Pin 12V/24V: Conecta este al pin positivo de una fuente de alimentación DC de 12V o 24V.
  • Pin R: Utiliza este pin para el control del color rojo. Conéctalo al pin negativo de la fuente de alimentación para activar el color rojo.
  • Pin G: Utiliza este pin para el control del color verde. Conéctalo al pin negativo de la fuente de alimentación para activar el color verde.
  • Pin B: Utiliza este pin para el control del color azul. Conéctalo al pin negativo de la fuente de alimentación para activar el color azul.
Arduino UNO R4 tira de LEDs no direccionables – pinout

Aprenderemos a controlar ambos tipos usando el Arduino UNO R4, uno a la vez.

Cómo controlar una tira de LED de un solo color no direccionable.

Cuando conectes una tira de LED de 12 V a una fuente de alimentación de 12 V, se encenderá. Para controlar esta tira de LED de 12 V usando un Arduino UNO R4, debes usar un relé. El Arduino UNO R4 controla la tira de LED de 12 V a través del relé. Si no estás familiarizado con los relés, como sus pines, funciones o programación, puedes aprender más visitando el Tutorial de Arduino UNO R4 - Relé en Tutorial de Arduino UNO R4 - Relé.

Diagrama de cableado.

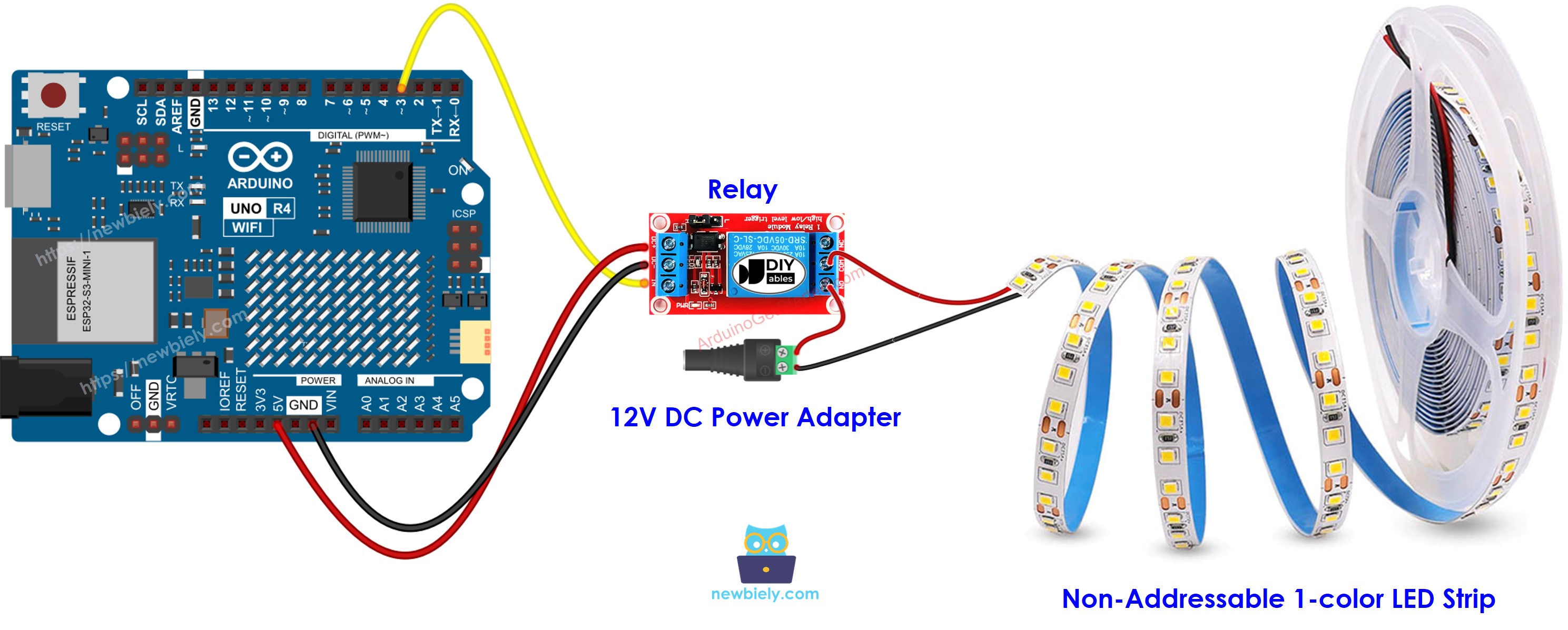

Diagrama de cableado entre Arduino UNO R4 y una tira de LEDs no direccionable de un solo color.

Diagrama de cableado de la tira LED de 12 V para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Si piensas conservar este circuito, considera usar borneras de tornillo. Solo añade un Proto Screw Terminal Block Shield o un Screw Shield V2 al Arduino UNO R4. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

Diagrama de cableado de la tira LED de 12 V para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

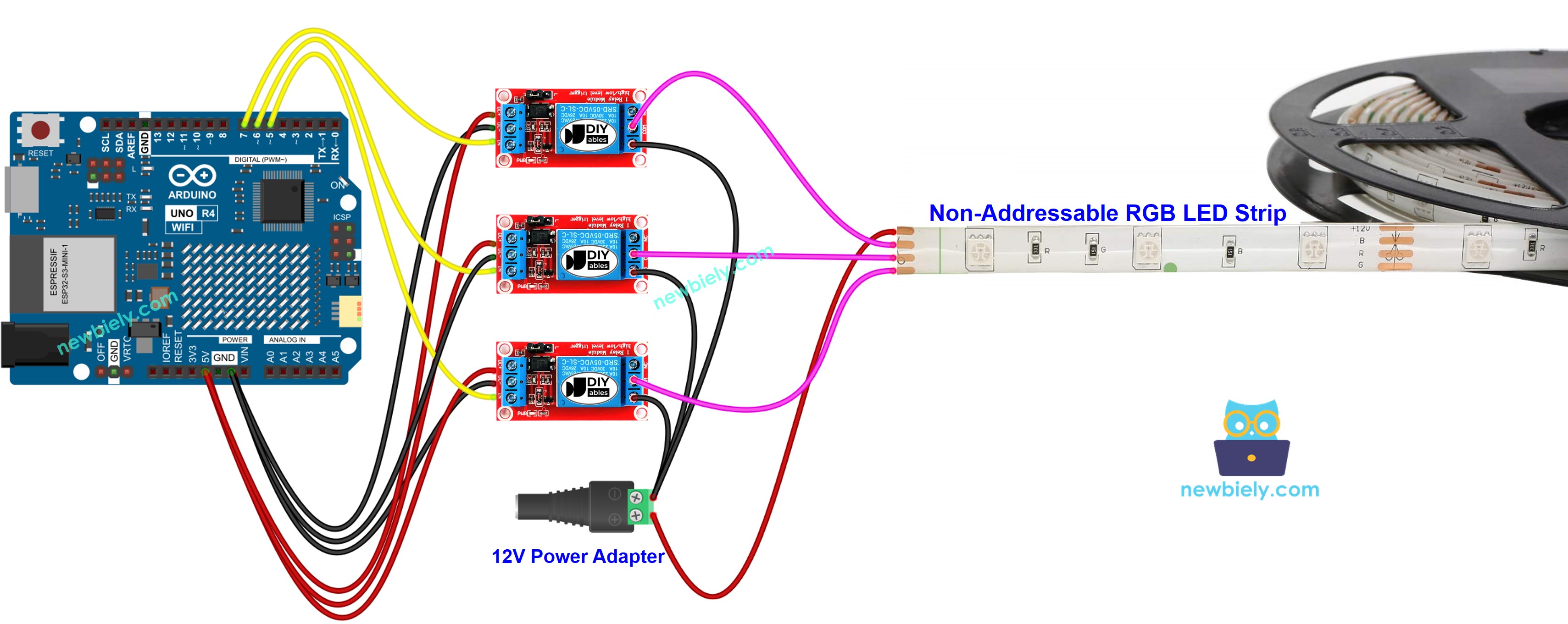

Diagrama de cableado entre Arduino UNO R4 y una tira de LEDs RGB no direccionable.

Diagrama de cableado de la tira LED de 12 V para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Código Arduino UNO R4

Código Arduino UNO R4 para controlar una tira de LEDs no direccionables de un solo color.

Este código encenderá continuamente la tira de LEDs durante 5 segundos y luego se apagará durante 5 segundos.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-strip */ #define LED_STRIP_PIN 3 // The Arduino Uno R4 pin controls to the LED strip via relay void setup() { Serial.begin(9600); // initialize Arduino pins as digital output pins pinMode(LED_STRIP_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("The LED strip is turned on"); digitalWrite(LED_STRIP_PIN, HIGH); delay(5000); Serial.println("The LED strip is turned off"); digitalWrite(LED_STRIP_PIN, LOW); delay(5000); }

Código Arduino UNO R4 para controlar una tira de LEDs RGB no direccionables.

El código a continuación cambia repetidamente los colores de la tira LED RGB (rojo, verde, azul, amarillo, magenta, cian y blanco).

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-strip */ #define BLUE_PIN 5 // The Arduino Uno R4 pin connects to the blue pin of LED strip via relay 1 #define RED_PIN 6 // The Arduino Uno R4 pin connects to the red pin of LED strip via relay 2 #define GREEN_PIN 7 // The Arduino Uno R4 pin connects to the green pin of LED strip via relay 3 void setup() { Serial.begin(9600); // initialize Arduino pins as digital output pins pinMode(BLUE_PIN, OUTPUT); pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("The LED strip is turned red"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned green"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned blue"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned yellow"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned magenta"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned cyan"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned white"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configuración del entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecta la tira LED al Arduino Uno R4 según el diagrama proporcionado.
  • Conecta la placa Arduino Uno R4 a tu computadora con un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Selecciona la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copia el código proporcionado arriba y pégalo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para transferir el código a tu Arduino UNO R4.
  • Observa el estado de la tira de LEDs.

Explicación del código

La explicación está en los comentarios del código de Arduino anterior.

Para ajustar el brillo y los colores de una tira de LEDs no direccionable, debemos usar un controlador como controlador L298N en lugar de un relé.

Código de Arduino UNO R4 - Atenuar la tira de LEDs con el módulo MOSFET

Aquí un módulo MOSFET reemplaza al relé para la tira de LEDs de 1 color. El Arduino UNO R4 envía una señal PWM y la tira se vuelve más brillante o más tenue.

Diagrama de cableado entre Arduino UNO R4, módulo MOSFET y tira de LEDs de 1 color.

Diagrama de cableado de la tira de LEDs con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. El Arduino UNO R4 funciona tanto con el Proto Screw Terminal Block Shield como con el Screw Shield V2. Ambos convierten los pines en borneras de tornillo. Así se ve con el Screw Shield V2:

Diagrama de cableado de la tira de LEDs con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

  • Pin 9 del Arduino UNO R4 → pin PWM del módulo
  • GND del Arduino UNO R4 → pin GND del módulo
  • Adaptador de 12V + → terminal +
  • Pin de 12V de la tira de LEDs → terminal + (compartido con el + del adaptador)
  • Pin GND de la tira de LEDs → terminal LOAD
  • Adaptador de 12V − → terminal −

Una tira de LEDs no tiene bobina, así que no necesitas un diodo de rueda libre (flyback).

Código de Arduino UNO R4 para atenuar la tira de LEDs de 1 color.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-strip */ const int MOSFET_PIN = 9; // Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

La tira brilla a máximo brillo durante 2 segundos y luego se queda oscura durante 2 segundos. Después sube del 10% al 100% y baja de nuevo hasta 0%, y el bucle empieza otra vez.

Pasos R\u00e1pidos

  • Configura el IDE de Arduino como se describe en los Quick Steps del relé de arriba.
  • Cablea la tira de LEDs y el módulo MOSFET como en el diagrama, con el adaptador de 12V desenchufado.
  • Sube el código al Arduino UNO R4.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie y elige 9600 baudios.
  • Mira cómo la tira se vuelve más brillante y luego más tenue, paso a paso.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno R4 WiFi
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno R4 WiFi on COM15
2

Nota: el módulo MOSFET solo funciona con corriente continua, y la alimentación de la tira debe ser de unos 6V o más. Una tira de 5V no funcionará bien con él, y las luces de CA necesitan el relé.
