Arduino UNO R4

Arduino UNO R4 - Teclado - LCD

Este tutorial te enseña cómo programar Arduino UNO R4 para leer la tecla pulsada de un teclado y mostrarla en una pantalla LCD.

Hardware Requerido

1×Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1×Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×LCD I2C
1×Teclado 3x4
1×Protoboard
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno R4
1×(Recomendado) Shield de Protoboard para Arduino Uno R4
1×(Recomendado) Carcasa para Arduino Uno R4
1×(Recomendado) Divisor de Alimentación para Arduino Uno R4
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V4 IoT Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del teclado numérico y de la pantalla LCD

Si no estás familiarizado con teclados y LCDs, incluyendo su disposición de pines, su funcionalidad y su programación, consulta los siguientes tutoriales para aprender más:

Diagrama de Cableado

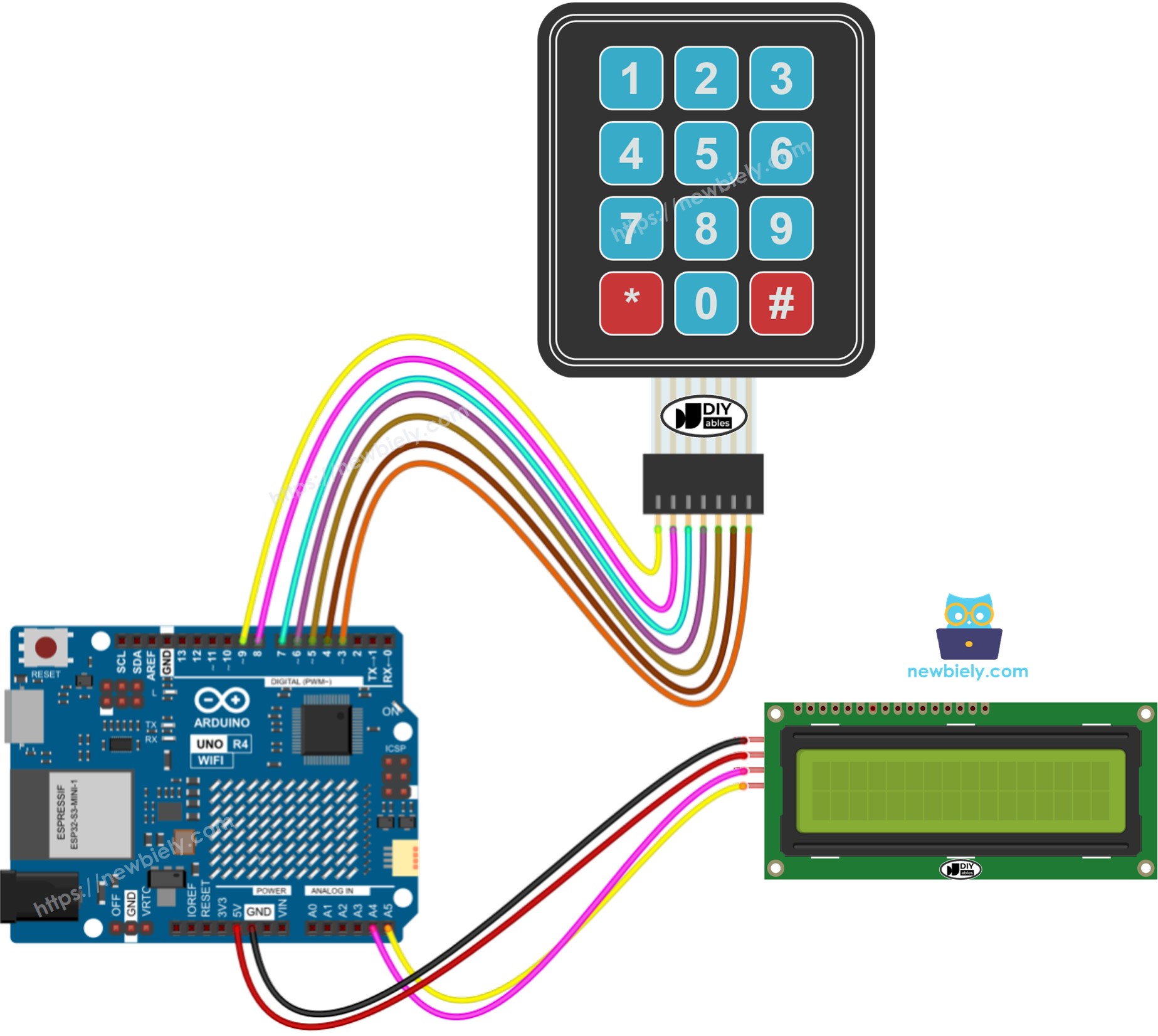

Diagrama de cableado de Arduino UNO R4 para teclado LCD

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Código de Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-keypad-lcd */ #include <DIYables_Keypad.h> // DIYables_Keypad library #include <LiquidCrystal_I2C.h> const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 3; // three columns char keys[ROW_NUM][COLUMN_NUM] = { { '1', '2', '3' }, { '4', '5', '6' }, { '7', '8', '9' }, { '*', '0', '#' } }; byte pin_rows[ROW_NUM] = { 9, 8, 7, 6 }; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = { 5, 4, 3 }; //connect to the column pinouts of the keypad DIYables_Keypad keypad = DIYables_Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows int cursorColumn = 0; void setup(){ lcd.init(); // initialize the lcd lcd.backlight(); } void loop(){ char key = keypad.getKey(); if (key) { lcd.setCursor(cursorColumn, 0); // move cursor to (cursorColumn, 0) lcd.print(key); // print key at (cursorColumn, 0) cursorColumn++; // move cursor to next position if(cursorColumn == 16) { // if reaching limit, clear LCD lcd.clear(); cursorColumn = 0; } } }

※ Nota:

La dirección I2C de la pantalla LCD podría cambiar dependiendo del fabricante. En nuestro programa, usamos la dirección 0x27 tal como la indica el fabricante DIYables.

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecta la placa Arduino Uno R4 al teclado y al LCD I2C de acuerdo con el diagrama proporcionado.
  • Conecta la placa Arduino Uno R4 a tu computadora mediante un cable USB.
  • Inicia el IDE de Arduino en tu computadora.
  • Selecciona la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Haz clic en el ícono de Bibliotecas en el lado izquierdo del IDE de Arduino.
  • Escribe DIYables_Keypad en la caja de búsqueda, y busca la biblioteca keypad de DIYables.io.
  • Haz clic en el botón Instalar para añadir la biblioteca keypad a tu IDE.
Librería de teclado numérico para Arduino UNO R4
  • Busca 'LiquidCrystal I2C' y localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander.
  • Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
Arduino UNO R4 biblioteca LiquidCrystal I2C
  • Copie el código y ábralo en el IDE de Arduino.
  • Haga clic en el botón Subir en el IDE de Arduino para cargar el código en el Arduino UNO R4.
Subir código en el IDE de Arduino
  • Pulsa las teclas del teclado numérico
  • Comprueba la pantalla LCD para ver el resultado

Si la pantalla LCD no muestra nada, consulte Solución de problemas para LCD I2C para obtener ayuda.

Explicación del código

¡Revisa las explicaciones en los comentarios del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
