Arduino UNO R4 - Cerradura de solenoide

Este tutorial te explica cómo usar Arduino UNO R4 y la cerradura de solenoide para bloquear/desbloquear tu puerta, armario o cajón. En detalle, aprenderemos:

Cómo conectar la cerradura de solenoide a un Arduino UNO R4.
Cómo programar el Arduino UNO R4 para controlar la cerradura de solenoide.

Hardware Requerido

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Cerradura de Solenoide
1	×	Relé
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Carcasa para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentación para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la cerradura de solenoide

La cerradura de solenoide, también conocida como cerradura de pestillo eléctrico, se utiliza para bloquear o desbloquear objetos como armarios, cajones y puertas.

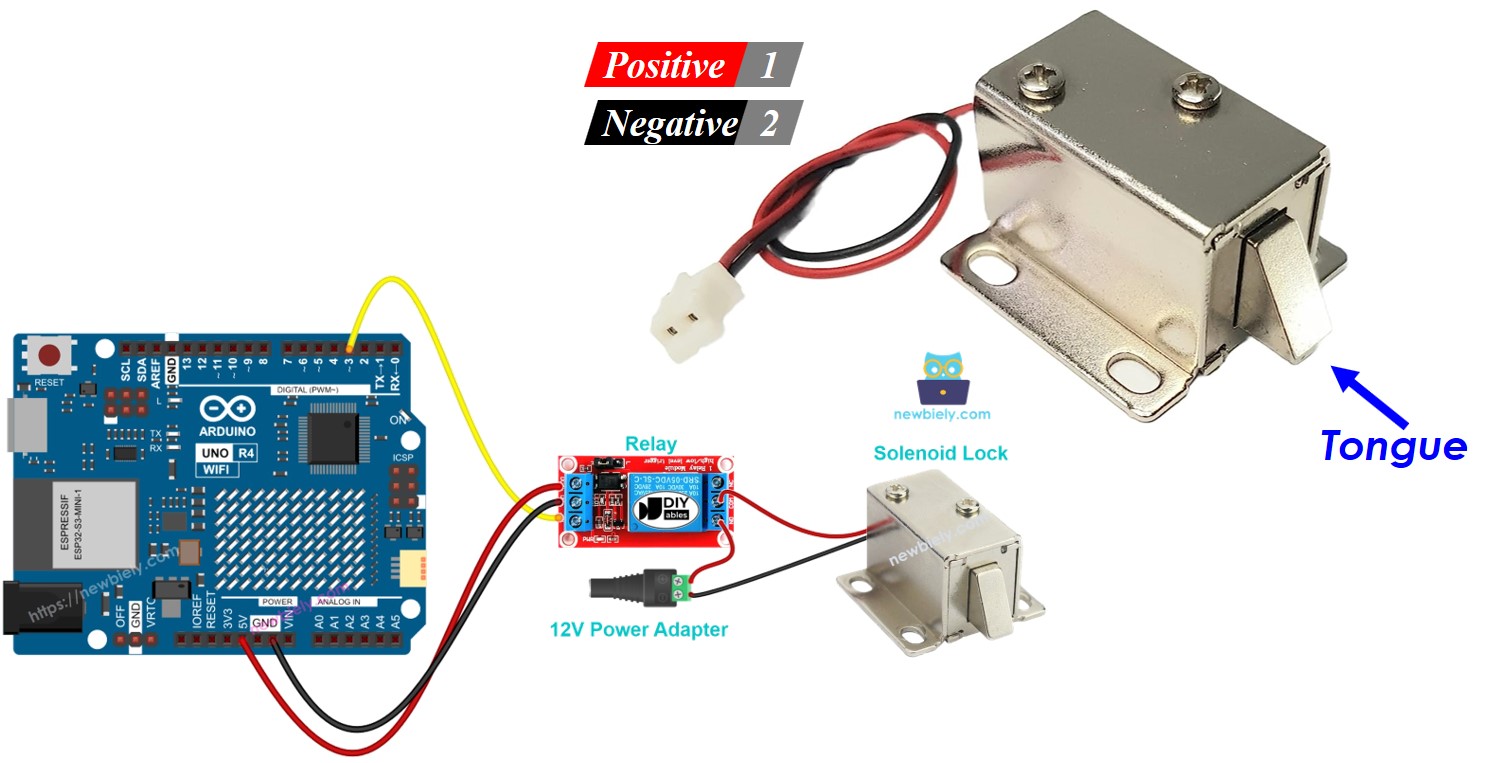

Diagrama de pines

La cerradura de solenoide tiene dos cables:

Conecte el cable rojo positivo (+) a la fuente de alimentación de 12 V DC.
Conecte el cable negro negativo (-) a la tierra (GND) de la fuente de alimentación de 12 V DC.

Diagrama de pines de la cerradura de solenoide

Cómo funciona

Cuando la cerradura de solenoide recibe energía, el pestillo de la cerradura sale hacia afuera ⇒ la puerta queda cerrada.
Cuando la cerradura de solenoide no recibe energía, el pestillo de la cerradura se retrae ⇒ la puerta queda desbloqueada.

※ Nota:

La cerradura de solenoide normalmente requiere una fuente de alimentación de 12 V, 24 V o 48 V. No debemos conectar la cerradura de solenoide directamente al pin del Arduino UNO R4. En su lugar, conéctelo a través de un relé al pin del Arduino UNO R4.

Si conectamos la cerradura de solenoide a un relé en la configuración normalmente abierta:

Si el relé está abierto, la puerta está desbloqueada.
Si el relé está cerrado, la puerta está bloqueada.

Puedes conectar un Arduino UNO R4 a un relé para programarlo y que controle una cerradura de solenoide. Obtén más información sobre el uso de un relé con Arduino UNO R4 en nuestro tutorial Arduino UNO R4 - Relay Tutorial.

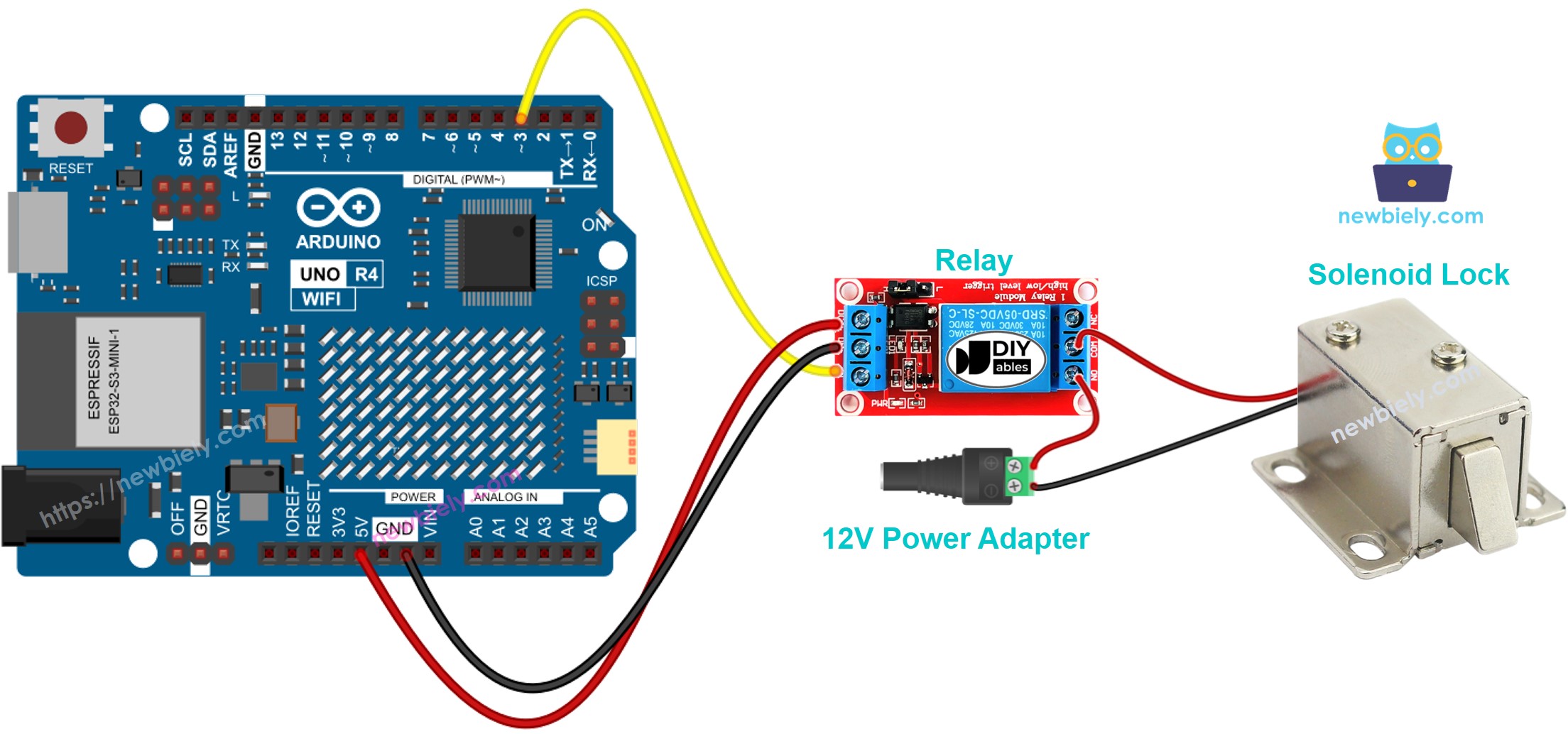

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Código Arduino UNO R4

Este código bloqueará y desbloqueará la puerta cada 5 segundos.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-solenoid-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
Conecta la cerradura solenoide a la placa Arduino Uno R4 según el diagrama proporcionado.
Conecta la placa Arduino Uno R4 a tu computadora usando un cable USB.
Abre el IDE de Arduino en tu computadora.
Selecciona la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
Copia el código y ábrelo con el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para subir el código a la placa Arduino UNO R4.
Verifica la posición de la lengüeta de la cerradura.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
