Arduino Uno R4 - escudo LCD con teclado

En esta guía, exploraremos cómo usar Arduino Uno R4 con el escudo LCD con teclado, un pequeño dispositivo genial que combina una pantalla LCD de 16x2 con seis botones (Derecha, Arriba, Abajo, Izquierda, Seleccionar y Restablecer). Aprenderás cómo funciona, cómo conectarlo a tu Arduino Uno R4 y cómo programarlo paso a paso. ¡Tenemos una imagen de cableado y ejemplos de código para que sea muy fácil de seguir!

¿Qué es el LCD Keypad Shield?

Este escudo LCD con teclado es una combinación de:

  • Un LCD de 16x2 (muestra 2 filas de 16 caracteres) que utiliza la biblioteca LiquidCrystal.
  • 5 botones (Arriba, Abajo, Izquierda, Derecha, Seleccionar) todos conectados a un solo pin (A0).
  • Un botón de reinicio para reiniciar tu Arduino Uno R4.
  • Un pequeño potenciómetro para ajustar el contraste de la pantalla.

Diagrama de pines

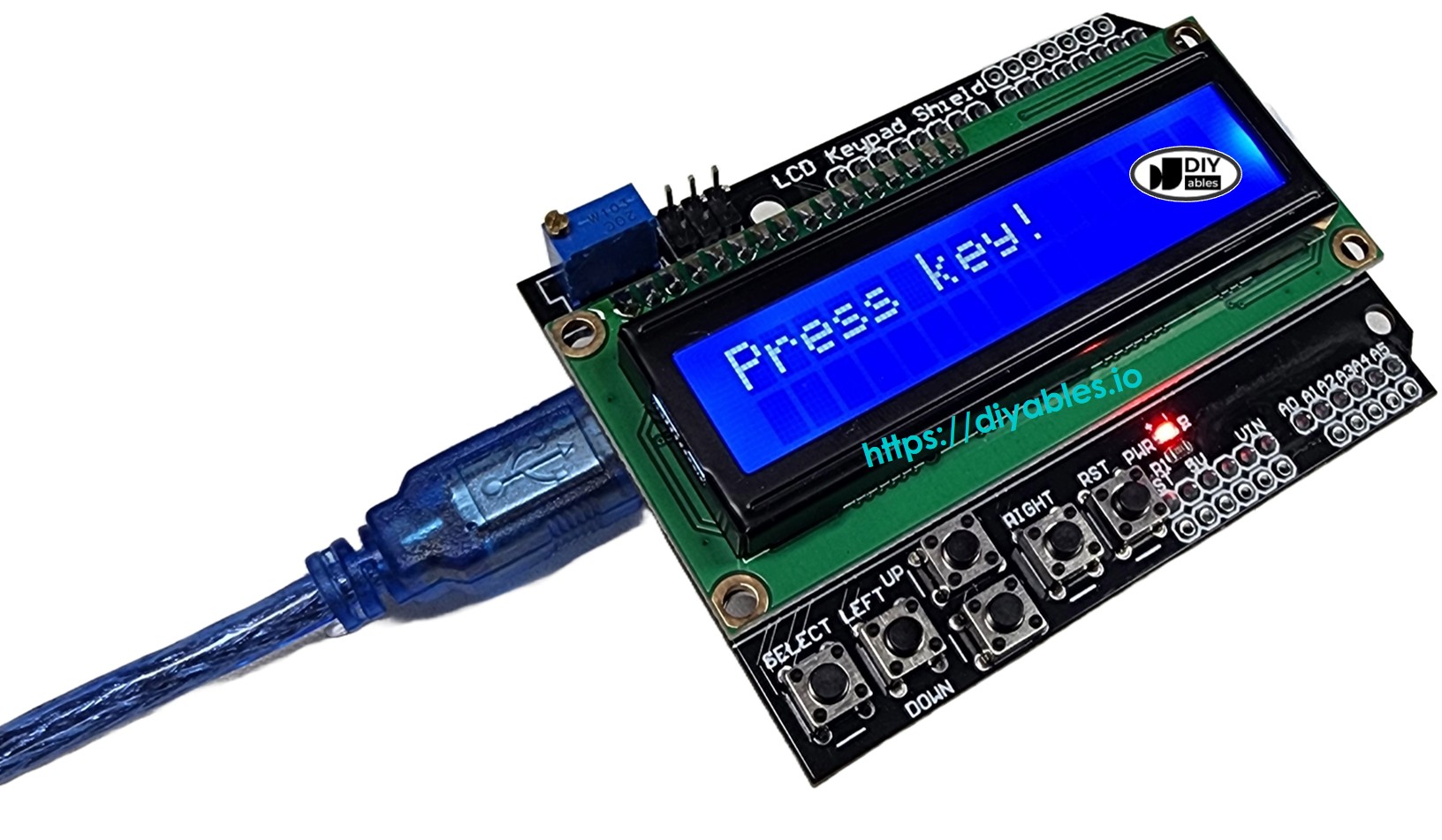

Esquema de pines del LCD Keypad Shield

La tabla siguiente muestra cómo se conecta el LCD Keypad Shield al Arduino Uno R4 cuando está apilado encima de él.

Shield Pin Function Arduino Uno R4 Pin
DB4 Data 4
DB5 Data 5
DB6 Data 6
DB7 Data 7
RS Register Select 8
E Enable 9
Analog A0 Button Input A0

Botón de reinicio: Presiónalo y tu Arduino Uno R4 se reinicia.

Perilla (Potenciómetro): Gira la perilla si la pantalla está demasiado tenue o demasiado oscura.

Diagrama de Cableado

¡No hay cableado complicado aquí! Simplemente apila el LCD Keypad Shield directamente sobre tu Arduino Uno R4. Los pines se alinean por sí solos.

Diagrama de cableado del escudo LCD con teclado para Arduino Uno R4

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Código de Arduino Uno R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lcd-keypad-shield */ #include <LiquidCrystal.h> LiquidCrystal lcd(8, 9, 4, 5, 6, 7); void setup() { Serial.begin(9600); Serial.println("Started"); // Debugging lcd.begin(16, 2); lcd.print("Hello!"); delay(3000); } void loop() { int key = analogRead(A0); //Serial.println(key); // Debugging lcd.clear(); if (key < 50) lcd.print("RIGHT"); else if (key < 200) lcd.print("UP"); else if (key < 400) lcd.print("DOWN"); else if (key < 600) lcd.print("LEFT"); else if (key < 800) lcd.print("SELECT"); else if (key < 1000) lcd.print("RST"); // If RST has a value, add here else lcd.print("Press key!"); delay(200); }

Pasos R\u00e1pidos

  • Coloque el LCD Keypad Shield sobre su Arduino Uno R4
  • Conecte el Arduino Uno R4 a su ordenador con el cable USB.
  • Abra el IDE de Arduino, elija su placa y puerto en el IDE.
  • Copie el código anterior, péguelo en el IDE de Arduino.
  • Haga clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino Uno R4.
  • Presione los botones del escudo uno por uno.
  • Observe en la pantalla LCD cuál botón ha pulsado.

¿Pantalla en blanco? Prueba esto:

  • Asegúrate de que el shield esté bien enchufado.
  • Gira la perilla para ajustar el contraste.
  • Asegúrate de que el código esté correcto y de que el Arduino Uno R4 esté encendido.

Bonificación: Código más limpio

¿Quieres que tu código se vea profesional? Aquí tienes una versión más elegante con funciones ordenadas:

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lcd-keypad-shield */ #include <LiquidCrystal.h> // Define constants for key representations const int KEY_RIGHT = 0; const int KEY_UP = 1; const int KEY_DOWN = 2; const int KEY_LEFT = 3; const int KEY_SELECT = 4; const int KEY_NONE = 5; LiquidCrystal lcd(8, 9, 4, 5, 6, 7); int getKey() { int analogValue = analogRead(A0); //Serial.println(analogValue); // Debugging if (analogValue < 50) return KEY_RIGHT; else if (analogValue < 200) return KEY_UP; else if (analogValue < 400) return KEY_DOWN; else if (analogValue < 600) return KEY_LEFT; else if (analogValue < 800) return KEY_SELECT; else return KEY_NONE; } void setup() { Serial.begin(9600); Serial.println("Started"); // Debugging lcd.begin(16, 2); lcd.print("Hello!"); delay(3000); } void loop() { lcd.clear(); int key = getKey(); switch (key) { case KEY_RIGHT: lcd.print("RIGHT"); break; case KEY_UP: lcd.print("UP"); break; case KEY_DOWN: lcd.print("DOWN"); break; case KEY_LEFT: lcd.print("LEFT"); break; case KEY_SELECT: lcd.print("SELECT"); break; default: lcd.print("Press key!"); break; } delay(200); }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

La demostración en video a continuación utiliza el siguiente código:

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lcd-keypad-shield */ #include <LiquidCrystal.h> #include <Servo.h> #include <DHT.h> // ==================== PIN DEFINITIONS ==================== #define DHT_PIN 2 #define DHT_TYPE DHT11 #define SERVO_PIN 3 #define RED_LED_PIN 11 #define YELLOW_LED_PIN 12 #define GREEN_LED_PIN 13 // LCD Keypad Shield LiquidCrystal lcd(8, 9, 4, 5, 6, 7); DHT dht(DHT_PIN, DHT_TYPE); Servo servo; // ==================== BUTTONS ==================== enum Button { BUTTON_NONE, BUTTON_RIGHT, BUTTON_UP, BUTTON_DOWN, BUTTON_LEFT, BUTTON_SELECT }; // ==================== STATES ==================== enum State { MAIN_MENU, SENSOR_MENU, TEMPERATURE_VIEW, HUMIDITY_VIEW, SERVO_CONTROL, LED_MENU, RED_LED_CONTROL, YELLOW_LED_CONTROL, GREEN_LED_CONTROL, AUTO_MODE }; State currentState = MAIN_MENU; // ==================== MENU DATA ==================== const char* mainMenu[] = { "SENSOR", "SERVO", "LED", "AUTO MODE" }; const char* sensorMenu[] = { "TEMPERATURE", "HUMIDITY" }; const char* ledMenu[] = { "RED", "YELLOW", "GREEN" }; int mainMenuIndex = 0; int sensorMenuIndex = 0; int ledMenuIndex = 0; // ==================== DEVICE VARIABLES ==================== int servoAngle = 90; bool redLEDState = false; bool yellowLEDState = false; bool greenLEDState = false; float temperature = 0.0; float humidity = 0.0; unsigned long lastSensorRead = 0; unsigned long lastAutoDisplay = 0; const unsigned long sensorInterval = 2000; const unsigned long autoDisplayInterval = 2000; bool autoDisplayPage = false; // ==================== READ BUTTON ==================== Button readButton() { int value = analogRead(A0); if (value < 50) return BUTTON_RIGHT; if (value < 200) return BUTTON_UP; if (value < 400) return BUTTON_DOWN; if (value < 600) return BUTTON_LEFT; if (value < 800) return BUTTON_SELECT; return BUTTON_NONE; } // ==================== WAIT FOR BUTTON RELEASE ==================== void waitButtonRelease() { while (readButton() != BUTTON_NONE) { delay(10); } delay(100); } // ==================== DISPLAY MAIN MENU ==================== void displayMainMenu() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("MAIN MENU"); lcd.setCursor(0, 1); lcd.print("> "); lcd.print(mainMenu[mainMenuIndex]); } // ==================== DISPLAY SENSOR MENU ==================== void displaySensorMenu() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("SENSOR"); lcd.setCursor(0, 1); lcd.print("> "); lcd.print(sensorMenu[sensorMenuIndex]); } // ==================== DISPLAY LED MENU ==================== void displayLEDMenu() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("LED CONTROL"); lcd.setCursor(0, 1); lcd.print("> "); lcd.print(ledMenu[ledMenuIndex]); } // ==================== READ SENSOR ==================== void readSensor() { float newTemperature = dht.readTemperature(); float newHumidity = dht.readHumidity(); if (!isnan(newTemperature)) { temperature = newTemperature; } if (!isnan(newHumidity)) { humidity = newHumidity; } } // ==================== TEMPERATURE VIEW ==================== void showTemperature() { readSensor(); lcd.setCursor(0, 0); lcd.print("TEMPERATURE "); lcd.setCursor(0, 1); lcd.print(temperature, 1); lcd.print((char)223); lcd.print("C "); } // ==================== HUMIDITY VIEW ==================== void showHumidity() { readSensor(); lcd.setCursor(0, 0); lcd.print("HUMIDITY "); lcd.setCursor(0, 1); lcd.print(humidity, 1); lcd.print("% "); } // ==================== SERVO DISPLAY ==================== void displayServoControl() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("SERVO CONTROL"); lcd.setCursor(0, 1); lcd.print("ANGLE: "); lcd.print(servoAngle); lcd.print((char)223); } // ==================== LED DISPLAY ==================== void displayLEDControl(const char* ledName, bool state) { lcd.clear(); lcd.setCursor(0, 0); lcd.print(ledName); lcd.setCursor(0, 1); if (state) { lcd.print("STATUS: ON"); } else { lcd.print("STATUS: OFF"); } } // ==================== AUTO MODE PAGE 1 ==================== void displayAutoPage1() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("HUM:"); lcd.print(humidity, 0); lcd.print("%"); lcd.setCursor(0, 1); lcd.print("TEMP:"); lcd.print(temperature, 1); lcd.print(" C"); } // ==================== AUTO MODE PAGE 2 ==================== void displayAutoPage2() { lcd.clear(); lcd.setCursor(0, 0); lcd.print("LED: "); if (temperature < 25.0) { lcd.print("GREEN"); } else if (temperature < 30.0) { lcd.print("YELLOW"); } else { lcd.print("RED"); } lcd.setCursor(0, 1); lcd.print("SERVO: "); lcd.print(servoAngle); lcd.print(" DEG"); } // ==================== AUTO MODE ==================== void runAutoMode() { readSensor(); if (temperature < 31.3) { digitalWrite(GREEN_LED_PIN, HIGH); digitalWrite(YELLOW_LED_PIN, LOW); digitalWrite(RED_LED_PIN, LOW); servoAngle = 0; servo.write(servoAngle); } else if (temperature < 31.5) { digitalWrite(GREEN_LED_PIN, LOW); digitalWrite(YELLOW_LED_PIN, HIGH); digitalWrite(RED_LED_PIN, LOW); servoAngle = 90; servo.write(servoAngle); } else { digitalWrite(GREEN_LED_PIN, LOW); digitalWrite(YELLOW_LED_PIN, LOW); digitalWrite(RED_LED_PIN, HIGH); servoAngle = 180; servo.write(servoAngle); } } // ==================== MAIN MENU HANDLER ==================== void handleMainMenu(Button button) { if (button == BUTTON_UP) { mainMenuIndex--; if (mainMenuIndex < 0) { mainMenuIndex = 3; } displayMainMenu(); } else if (button == BUTTON_DOWN) { mainMenuIndex++; if (mainMenuIndex > 3) { mainMenuIndex = 0; } displayMainMenu(); } else if (button == BUTTON_SELECT) { switch (mainMenuIndex) { case 0: currentState = SENSOR_MENU; sensorMenuIndex = 0; displaySensorMenu(); break; case 1: currentState = SERVO_CONTROL; displayServoControl(); break; case 2: currentState = LED_MENU; ledMenuIndex = 0; displayLEDMenu(); break; case 3: currentState = AUTO_MODE; autoDisplayPage = false; lastSensorRead = millis(); lastAutoDisplay = millis(); runAutoMode(); displayAutoPage1(); break; } } } // ==================== SENSOR MENU HANDLER ==================== void handleSensorMenu(Button button) { if (button == BUTTON_UP) { sensorMenuIndex--; if (sensorMenuIndex < 0) { sensorMenuIndex = 1; } displaySensorMenu(); } else if (button == BUTTON_DOWN) { sensorMenuIndex++; if (sensorMenuIndex > 1) { sensorMenuIndex = 0; } displaySensorMenu(); } else if (button == BUTTON_SELECT) { if (sensorMenuIndex == 0) { lcd.clear(); currentState = TEMPERATURE_VIEW; lastSensorRead = millis(); showTemperature(); } else { lcd.clear(); currentState = HUMIDITY_VIEW; lastSensorRead = millis(); showHumidity(); } } else if (button == BUTTON_LEFT) { currentState = MAIN_MENU; displayMainMenu(); } } // ==================== TEMPERATURE HANDLER ==================== void handleTemperatureView(Button button) { if (button == BUTTON_LEFT || button == BUTTON_SELECT) { currentState = SENSOR_MENU; displaySensorMenu(); } } // ==================== HUMIDITY HANDLER ==================== void handleHumidityView(Button button) { if (button == BUTTON_LEFT || button == BUTTON_SELECT) { currentState = SENSOR_MENU; displaySensorMenu(); } } // ==================== SERVO HANDLER ==================== void handleServoControl(Button button) { if (button == BUTTON_UP) { servoAngle++; if (servoAngle > 180) { servoAngle = 180; } servo.write(servoAngle); displayServoControl(); } else if (button == BUTTON_DOWN) { servoAngle--; if (servoAngle < 0) { servoAngle = 0; } servo.write(servoAngle); displayServoControl(); } else if (button == BUTTON_RIGHT) { servoAngle += 10; if (servoAngle > 180) { servoAngle = 180; } servo.write(servoAngle); displayServoControl(); } else if (button == BUTTON_LEFT) { servoAngle -= 10; if (servoAngle < 0) { servoAngle = 0; } servo.write(servoAngle); displayServoControl(); } else if (button == BUTTON_SELECT) { currentState = MAIN_MENU; displayMainMenu(); } } // ==================== LED MENU HANDLER ==================== void handleLEDMenu(Button button) { if (button == BUTTON_UP) { ledMenuIndex--; if (ledMenuIndex < 0) { ledMenuIndex = 2; } displayLEDMenu(); } else if (button == BUTTON_DOWN) { ledMenuIndex++; if (ledMenuIndex > 2) { ledMenuIndex = 0; } displayLEDMenu(); } else if (button == BUTTON_SELECT) { switch (ledMenuIndex) { case 0: currentState = RED_LED_CONTROL; displayLEDControl("RED LED", redLEDState); break; case 1: currentState = YELLOW_LED_CONTROL; displayLEDControl("YELLOW LED", yellowLEDState); break; case 2: currentState = GREEN_LED_CONTROL; displayLEDControl("GREEN LED", greenLEDState); break; } } else if (button == BUTTON_LEFT) { currentState = MAIN_MENU; displayMainMenu(); } } // ==================== RED LED HANDLER ==================== void handleRedLED(Button button) { if (button == BUTTON_RIGHT) { redLEDState = !redLEDState; digitalWrite(RED_LED_PIN, redLEDState ? HIGH : LOW); displayLEDControl("RED LED", redLEDState); } else if (button == BUTTON_LEFT) { currentState = LED_MENU; displayLEDMenu(); } } // ==================== YELLOW LED HANDLER ==================== void handleYellowLED(Button button) { if (button == BUTTON_RIGHT) { yellowLEDState = !yellowLEDState; digitalWrite(YELLOW_LED_PIN, yellowLEDState ? HIGH : LOW); displayLEDControl("YELLOW LED", yellowLEDState); } else if (button == BUTTON_LEFT) { currentState = LED_MENU; displayLEDMenu(); } } // ==================== GREEN LED HANDLER ==================== void handleGreenLED(Button button) { if (button == BUTTON_RIGHT) { greenLEDState = !greenLEDState; digitalWrite(GREEN_LED_PIN, greenLEDState ? HIGH : LOW); displayLEDControl("GREEN LED", greenLEDState); } else if (button == BUTTON_LEFT) { currentState = LED_MENU; displayLEDMenu(); } } // ==================== AUTO MODE HANDLER ==================== void handleAutoMode(Button button) { if (button == BUTTON_LEFT || button == BUTTON_SELECT) { digitalWrite(RED_LED_PIN, LOW); digitalWrite(YELLOW_LED_PIN, LOW); digitalWrite(GREEN_LED_PIN, LOW); redLEDState = false; yellowLEDState = false; greenLEDState = false; servoAngle = 90; servo.write(servoAngle); currentState = MAIN_MENU; displayMainMenu(); } } // ==================== SETUP ==================== void setup() { lcd.begin(16, 2); dht.begin(); servo.attach(SERVO_PIN); servo.write(servoAngle); pinMode(RED_LED_PIN, OUTPUT); pinMode(YELLOW_LED_PIN, OUTPUT); pinMode(GREEN_LED_PIN, OUTPUT); digitalWrite(RED_LED_PIN, LOW); digitalWrite(YELLOW_LED_PIN, LOW); digitalWrite(GREEN_LED_PIN, LOW); lcd.clear(); lcd.setCursor(0, 0); lcd.print("SMART CONTROL"); lcd.setCursor(0, 1); lcd.print("STATION"); delay(2000); displayMainMenu(); } // ==================== LOOP ==================== void loop() { Button button = readButton(); if (button != BUTTON_NONE) { switch (currentState) { case MAIN_MENU: handleMainMenu(button); break; case SENSOR_MENU: handleSensorMenu(button); break; case TEMPERATURE_VIEW: handleTemperatureView(button); break; case HUMIDITY_VIEW: handleHumidityView(button); break; case SERVO_CONTROL: handleServoControl(button); break; case LED_MENU: handleLEDMenu(button); break; case RED_LED_CONTROL: handleRedLED(button); break; case YELLOW_LED_CONTROL: handleYellowLED(button); break; case GREEN_LED_CONTROL: handleGreenLED(button); break; case AUTO_MODE: handleAutoMode(button); break; } waitButtonRelease(); } // ===== AUTOMATIC DATA UPDATE ===== if (currentState == AUTO_MODE) { if (millis() - lastSensorRead >= sensorInterval) { lastSensorRead = millis(); runAutoMode(); } if (millis() - lastAutoDisplay >= autoDisplayInterval) { lastAutoDisplay = millis(); autoDisplayPage = !autoDisplayPage; if (autoDisplayPage) { displayAutoPage2(); } else { displayAutoPage1(); } } } if (currentState == TEMPERATURE_VIEW || currentState == HUMIDITY_VIEW) { if (millis() - lastSensorRead >= sensorInterval) { lastSensorRead = millis(); if (currentState == TEMPERATURE_VIEW) { showTemperature(); } else if (currentState == HUMIDITY_VIEW) { showHumidity(); } } } }

Ayuda extra

¿Quieres más trucos de LCD? Échale un vistazo a este Arduino LiquidCrystal LCD tutorial para obtener más ideas geniales.

¡Eso es todo! Ya estás listo para jugar con tu escudo LCD con teclado. ¡Diviértete construyendo!

¿Cómo Conectar Otros Componentes?

El LCD Keypad Shield cubre todos los pines del Arduino Uno R4 y no tiene conectores hembra en la parte superior. Entonces, ¿cómo se pueden conectar otros componentes, como sensores, relés o motores, al Arduino Uno R4?

La respuesta es sencilla: coloca un Proto Screw Terminal Block Shield o un Screw Shield V2 entre el Arduino Uno R4 y el LCD Keypad Shield.

Arduino Uno R4 LCD Keypad Shield con Screw Shield

El screw shield tiene un terminal de tornillo para cada pin. Permite conectar el Arduino Uno R4 con otros componentes. No uses los pines que el LCD Keypad Shield ya utiliza.
