Arduino UNO R4 - Controles de ventilador

En este tutorial, aprenderemos cómo controlar un ventilador de 12 V o 5 V utilizando Arduino UNO R4. En detalle, aprenderemos:

Hay dos formas de controlar el ventilador. Un relé es simple, pero solo da dos estados: el ventilador funciona o se detiene. Un módulo MOSFET también puede hacerlo, y además puede hacer que el ventilador gire más rápido o más lento con PWM. En este tutorial probaremos las dos formas.

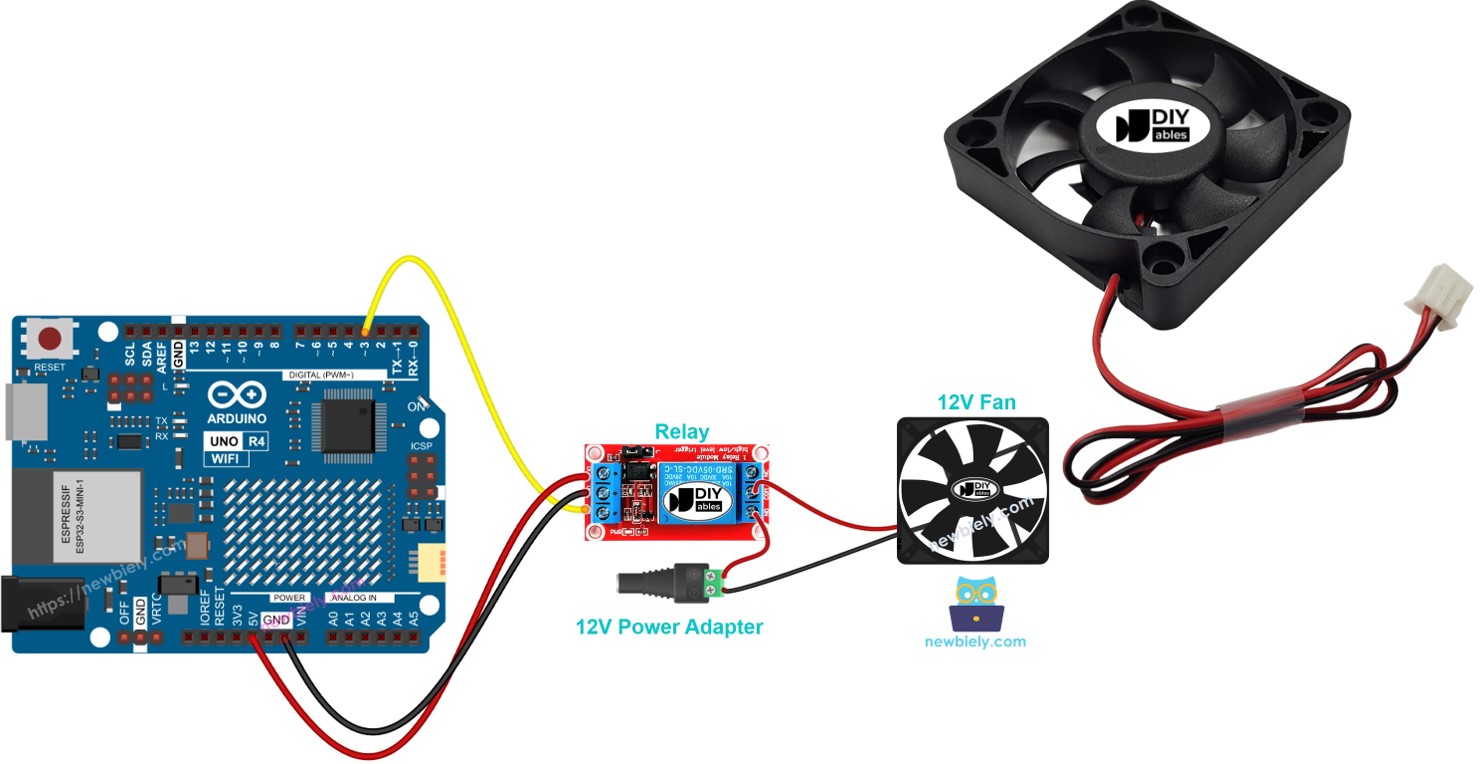

Ventilador Arduino UNO R4

Acerca de DC Fan

Esquema de pines

Un ventilador de corriente continua típicamente tiene dos pines.

  • Terminal negativo (-) (negro): conéctalo al cable negativo de la fuente de alimentación de corriente continua.
  • Terminal positivo (+) (rojo): conéctalo al cable positivo de la fuente de alimentación de corriente continua.

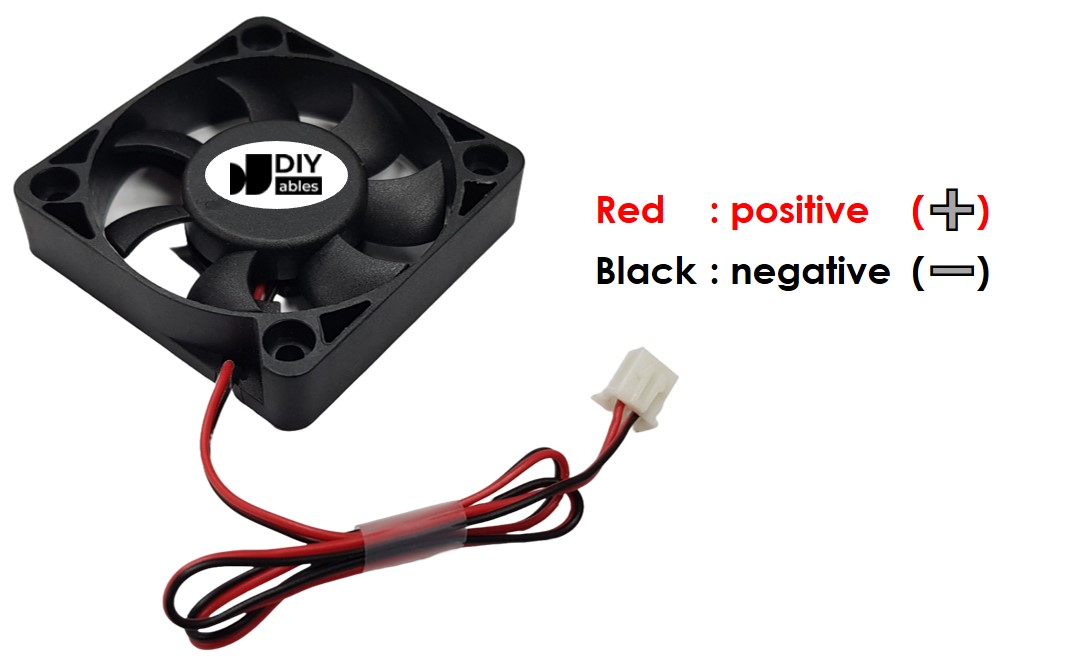

Disposición de pines del ventilador
image source: diyables.io

Asegúrese de que la tensión de la fuente de alimentación de CC coincida con la tensión que requiere el ventilador. En esta guía, usaremos ventiladores que necesitan 12VDC y 5VDC.

Cómo controlar el ventilador

  • Si un ventilador de CC es alimentado por una fuente de 12V/5V, funcionará a máxima velocidad.
  • Si un ventilador de CC recibe una señal PWM de 12V/5V, puedes controlar la velocidad del ventilador.

En esta guía, aprenderemos a encender y apagar un ventilador utilizando un Arduino UNO R4. Cubriremos cómo controlar la velocidad del ventilador en una guía diferente. Para gestionar el ventilador, usamos un relé entre el Arduino UNO R4 y el ventilador. El Arduino UNO R4 controla el ventilador a través del relé. Si no estás familiarizado con los relés (qué son, cómo funcionan, cómo programarlos), puedes aprender sobre ellos en el tutorial Arduino UNO R4 - Relé.

El módulo MOSFET es la segunda opción. Los pines, el funcionamiento interno y el código del módulo se explican en el tutorial Arduino UNO R4 - Módulo MOSFET.

Relé vs módulo MOSFET para un ventilador de CC

Relé Módulo MOSFET
Qué puede hacer encender o detener el ventilador encender o detener el ventilador, y ajustar su velocidad (PWM)
Ruido al conmutar un clic cada vez sin sonido
Rapidez de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones no se mueve nada, por eso dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del ventilador cualquier tensión para la que esté diseñado el relé unos 6V o más
Aislamiento del Arduino sí, entre la bobina y los contactos sí, mediante el optoacoplador PC817
Ideal para ventiladores de CA, o un simple ON/OFF ventiladores de CC que necesitan control de velocidad

Para un ventilador de CC de 12V, el módulo MOSFET suele ser la mejor opción, porque puedes hacer girar el ventilador despacio cuando no hace calor y rápido cuando sí. Si tu ventilador funciona con la red de CA, quédate con el relé.

Diagrama de Cableado

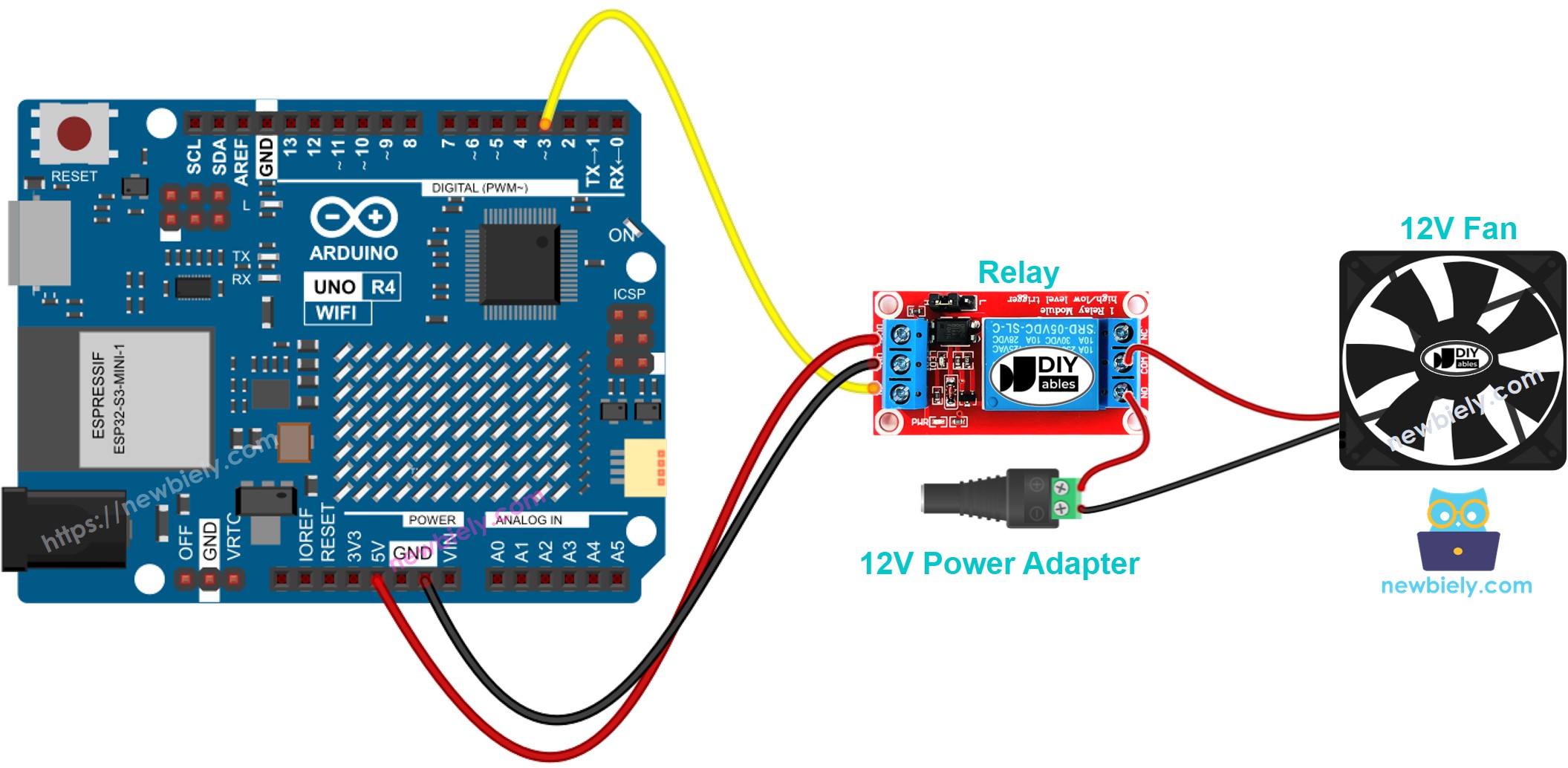

Diagrama de cableado del ventilador para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Los cables de los módulos y los cables gruesos a menudo no quedan bien en los conectores hembra. Puedes colocar un Proto Screw Terminal Block Shield o un Screw Shield V2 sobre el Arduino UNO R4 y conectar los cables a sus borneras de tornillo. Aquí está el mismo circuito cableado con el Screw Shield V2:

Diagrama de cableado del ventilador para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino UNO R4

El siguiente código enciende continuamente el ventilador durante cinco segundos y luego lo apaga durante otros cinco segundos, respectivamente.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-fan */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Pasos R\u00e1pidos

Sigue estas instrucciones paso a paso:

  • Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecta el Arduino Uno R4 al ventilador según el diagrama proporcionado.
  • Conecta el Arduino Uno R4 a tu computadora con un cable USB.
  • Lanza el IDE de Arduino en tu computadora.
  • Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copia y pega el código proporcionado en el IDE de Arduino.
  • Presiona el botón Subir en el IDE de Arduino para transferir el código al Arduino UNO R4.
  • Observa el estado del ventilador.

Explicación del código

La explicación está en los comentarios del código de Arduino anterior.

Cómo controlar la velocidad del ventilador con el módulo MOSFET

Ahora vamos a reemplazar el relé por un módulo MOSFET. El ventilador todavía puede encenderse y apagarse, pero esta vez el Arduino UNO R4 también puede cambiar la velocidad a la que gira.

Diagrama de Cableado

Diagrama de cableado del ventilador de refrigeración con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

De A
Pin 9 del Arduino UNO R4 PWM del módulo MOSFET
GND del Arduino UNO R4 GND del módulo MOSFET
Adaptador de 12V + + del módulo MOSFET
Cable rojo del ventilador (+) + del módulo MOSFET (el mismo terminal que el + del adaptador)
Cable negro del ventilador (−) LOAD del módulo MOSFET
Adaptador de 12V − − del módulo MOSFET

¿Quieres que el cableado se quede en su sitio? Puedes colocar un Proto Screw Terminal Block Shield o un Screw Shield V2 sobre el Arduino UNO R4 y conectar los cables a sus borneras de tornillo. El diagrama de abajo muestra el mismo cableado con el Screw Shield V2.

Diagrama de cableado del ventilador de refrigeración con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Un ventilador tiene una bobina de motor en su interior, así que coloca un diodo de rueda libre (flyback) (1N4007 o 1N5819) en paralelo con el ventilador. El lado con la raya (cátodo) va al + del ventilador y el otro lado va al − del ventilador.

Código de Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-fan */ const int MOSFET_PIN = 9; // Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Qué hace el ventilador: funciona a toda velocidad durante 2 segundos y se detiene durante 2 segundos. Después acelera del 10% al 100% de potencia, paso a paso, y vuelve a reducir la velocidad.

Pasos R\u00e1pidos

  • Haz la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Cablea el ventilador y el módulo MOSFET como se muestra en el diagrama. Mantén desenchufado el adaptador de 12V.
  • Sube el código anterior al Arduino UNO R4.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie a 9600 baudios.
  • Escucha el ventilador: el sonido sube y baja con la velocidad. Con poca potencia, algunos ventiladores pueden no girar.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno R4 WiFi
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno R4 WiFi on COM15
2

※ Nota:

El módulo MOSFET funciona solo con CC, y la alimentación del ventilador debe ser de unos 6V o más. Un ventilador de 5V no es una buena opción para él. Para un ventilador de 5V o de CA, usa el relé.
