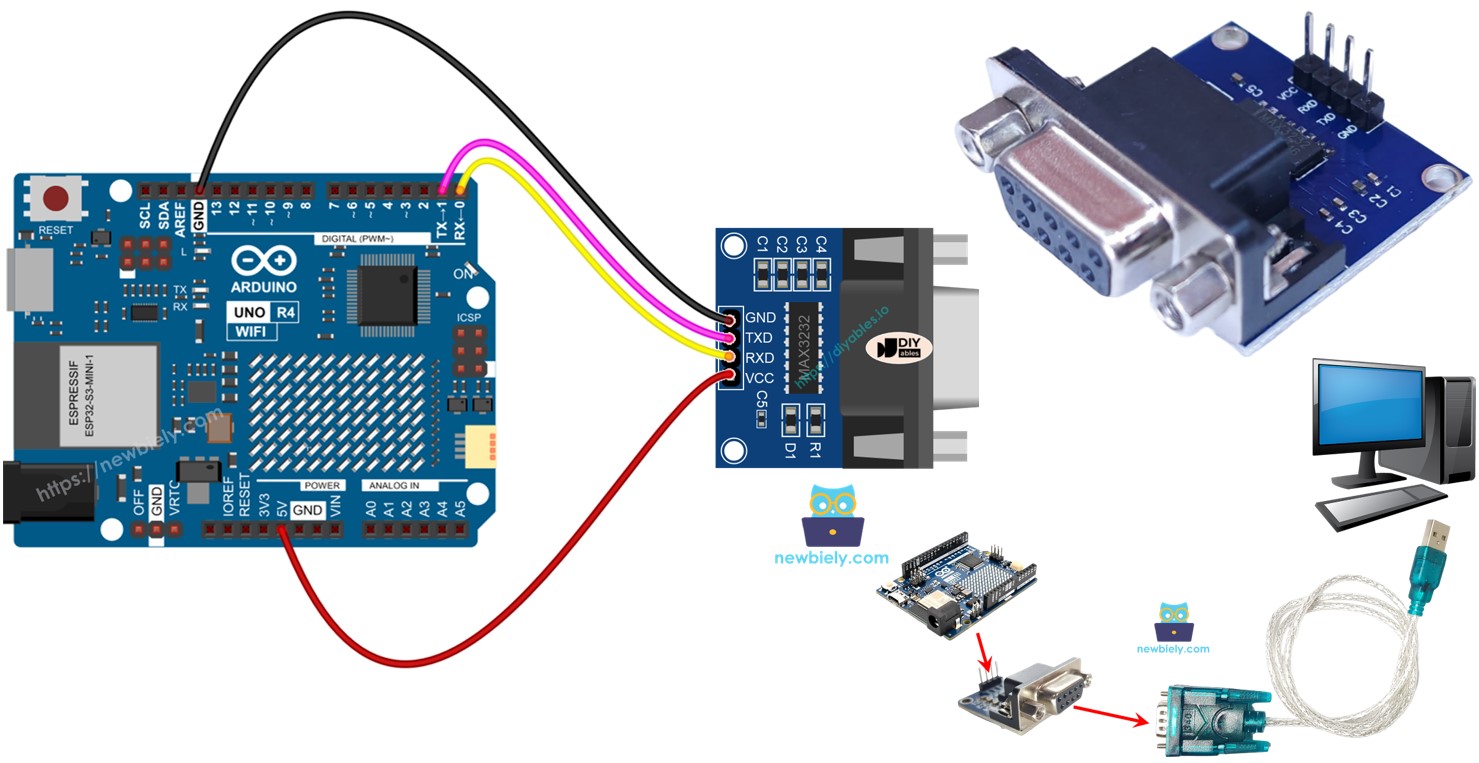

Arduino UNO R4 RS232

En este tutorial, aprenderemos a utilizar la comunicación RS232 con Arduino UNO R4. Abordaremos:

Cómo conectar Arduino UNO R4 con el módulo TTL a RS-232
Cómo programar Arduino UNO R4 para recibir datos desde el dispositivo serie a través del módulo TTL a RS-232
Cómo programar Arduino UNO R4 para enviar datos al dispositivo serie a través del módulo TTL a RS-232

El tutorial ofrece orientación sobre el uso de tanto Hardware Serial como SoftwareSerial.

Hardware Requerido

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Módulo TTL a RS232
1	×	Cables Puente
1	×	(Opcional) USB to RS232 Cable
1	×	(Opcional) USB to RS232 Converter
1	×	(Opcional) RS232 Gender Changer
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Carcasa para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentación para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo TTL a RS-232

Al usar las funciones Serial.print(), Serial.read(), Serial.write() en Arduino UNR R4, se envían datos a través del pin TX o se reciben datos desde el pin RX. Las señales en estos pines son de nivel TTL, lo que no permite recorrer distancias largas. Para comunicarse a distancias más largas, es necesario convertir la señal TTL a señales RS232, RS485 o RS422.

El módulo TTL a RS-232 convierte las señales TTL en señales RS-232, y también convierte las señales RS-232 en TTL.

Esquema de pines

El módulo RS232 a TTL presenta dos tipos de conexiones:

La interfaz TTL, que se conecta al Arduino UNG R4, tiene 4 pines:

Pin VCC: Este es el pin de alimentación. Conéctalo al VCC (5V/3.3V).
Pin GND: Este es el pin de alimentación. Conéctalo al GND (0V).
Pin RXD: Este es el pin de datos. Conéctalo al pin RX del Arduino UNO R4.
Pin TXD: Este es el pin de datos. Conéctalo al pin TX del Arduino UNO R4.

La interfaz RS232 tiene un conector DB9 hembra D-Sub. Conéctalo a tu dispositivo serie.

Diagrama de Cableado

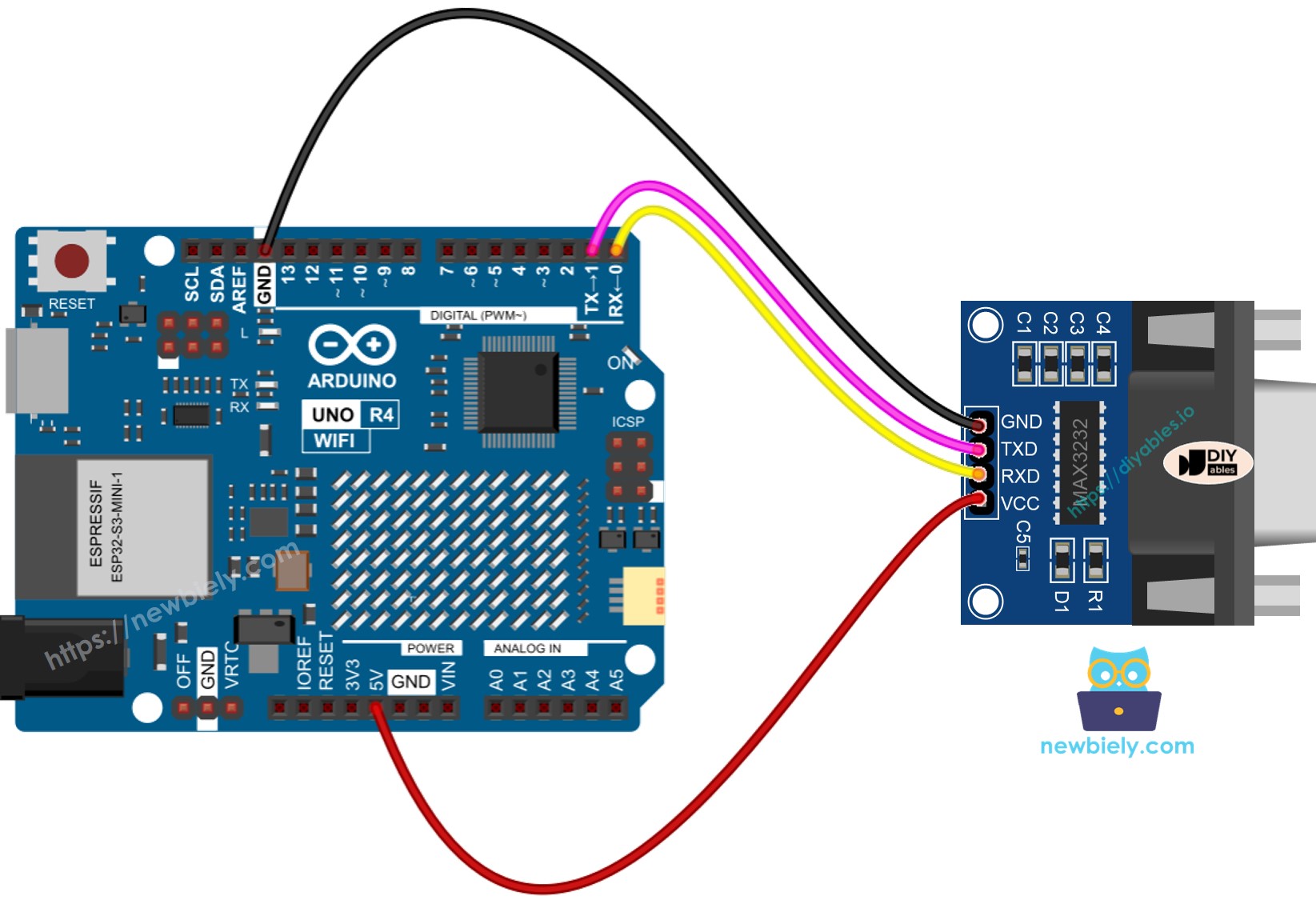

Si estás utilizando el puerto serie de hardware, aquí está el diagrama de cableado.

This image is created using Fritzing. Click to enlarge image

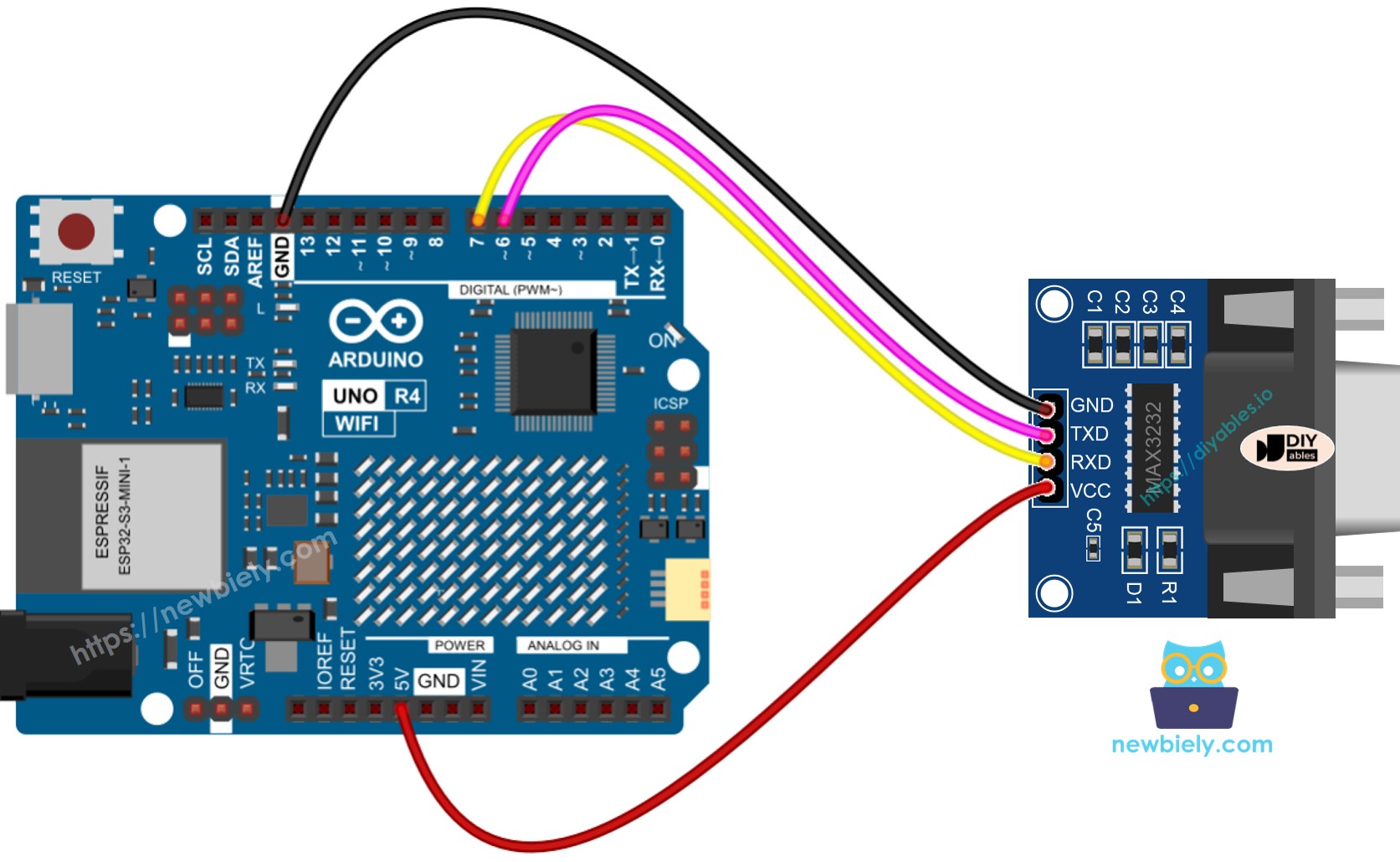

Diagrama de cableado para usar software serial

Diagrama de cableado RS232 a TTL para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Cómo programar Arduino UNO R4 para usar el módulo RS232

Configura la conexión serial.

Serial.begin(9600);

Para usar SoftwareSerial, primero incluye la librería y luego crea un objeto SoftwareSerial.

#include <SoftwareSerial.h> SoftwareSerial SoftSerial(7, 6); // RX on pin 7, TX on pin 6

Para leer datos desde RS232, use estas funciones:

Para enviar datos a RS232, use estas funciones:

Encuentre más funciones para RS232 en Referencia de Serial.

Código para el Serial de hardware del Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Código de Arduino UNO R4 para Software Serial

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-rs232 */ #include <SoftwareSerial.h> SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Pruebas

Sigue estas instrucciones paso a paso:

Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
Conecta el Arduino Uno R4 al módulo TTL a RS-232 de acuerdo con el diagrama proporcionado.
Conecta la placa Arduino Uno R4 a tu computadora usando un cable USB.
Inicia el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
Copia el código proporcionado y pégalo en el IDE de Arduino.
Haz clic en el botón Subir en el IDE de Arduino para transferir el código al Arduino Uno R4.

Para realizar una prueba en la que envíes datos entre tu PC y Arduino UNO R4 mediante RS-232, sigue estos pasos:

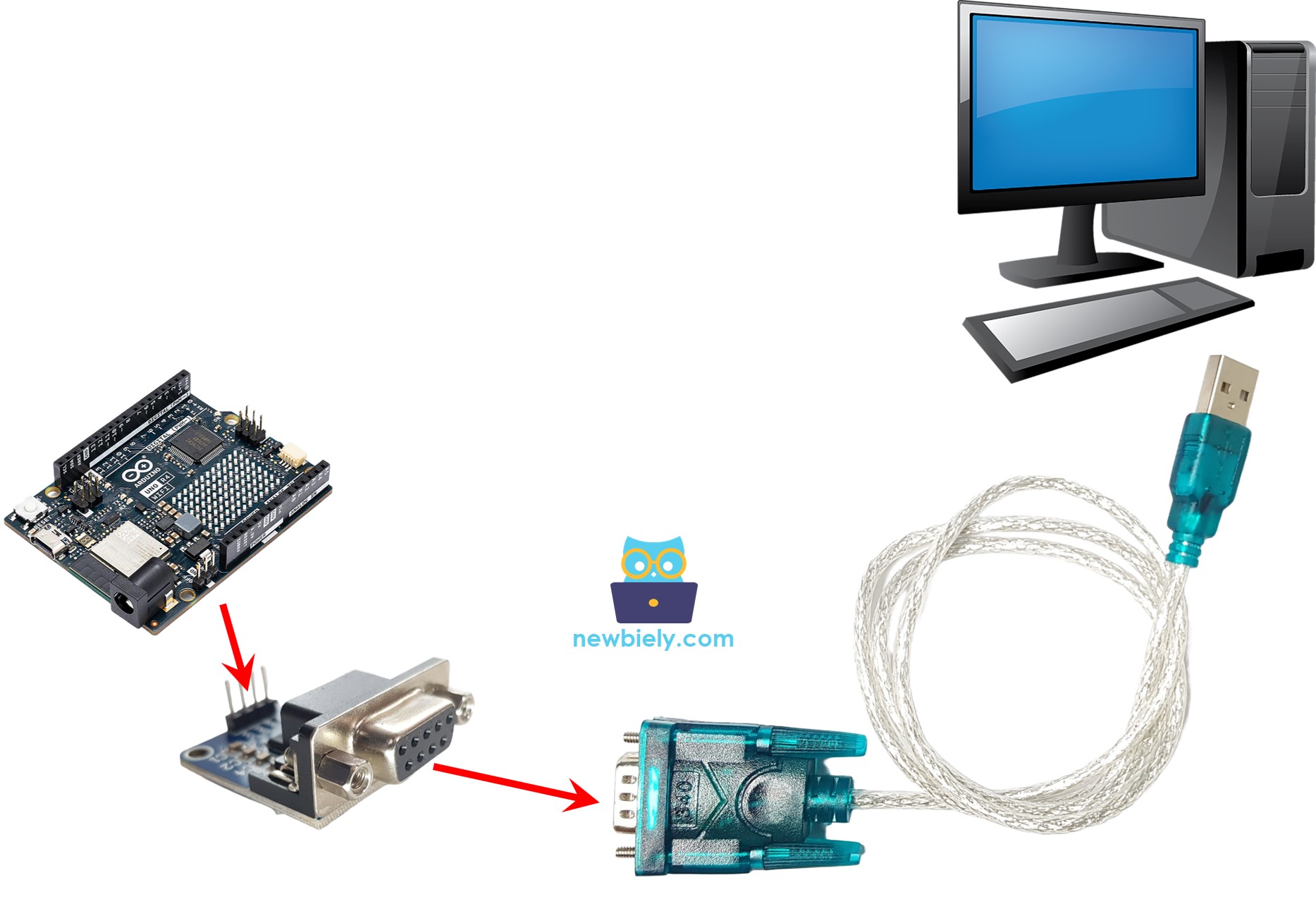

Conecta el Arduino UNO R4 a tu computadora usando el cable RS232 a USB, tal como se muestra:

Comunicación RS232 entre Arduino UNO R4 y PC

Descargar un programa de terminal serie como Tera Term o PuTTY.
Abra el programa de terminal serie y configure los parámetros de la comunicación serie (puerto COM, velocidad de baudios, etc.).
Ingrese algunos datos en el terminal serie para enviarlos al Arduino UNO R4.
Si funciona, verá que los datos devueltos aparecen en el terminal serie.
