Arduino UNO R4 - Sensor de luz activa el relé

En este tutorial, aprenderemos a programar Arduino Uno R4 para controlar el relé en función del valor leído desde el sensor de luz LDR o desde el módulo sensor LDR.

Al conectar un relé a dispositivos como bombillas, tiras de LED, motores o actuadores, podemos usar un sensor de luz para controlar estos dispositivos.

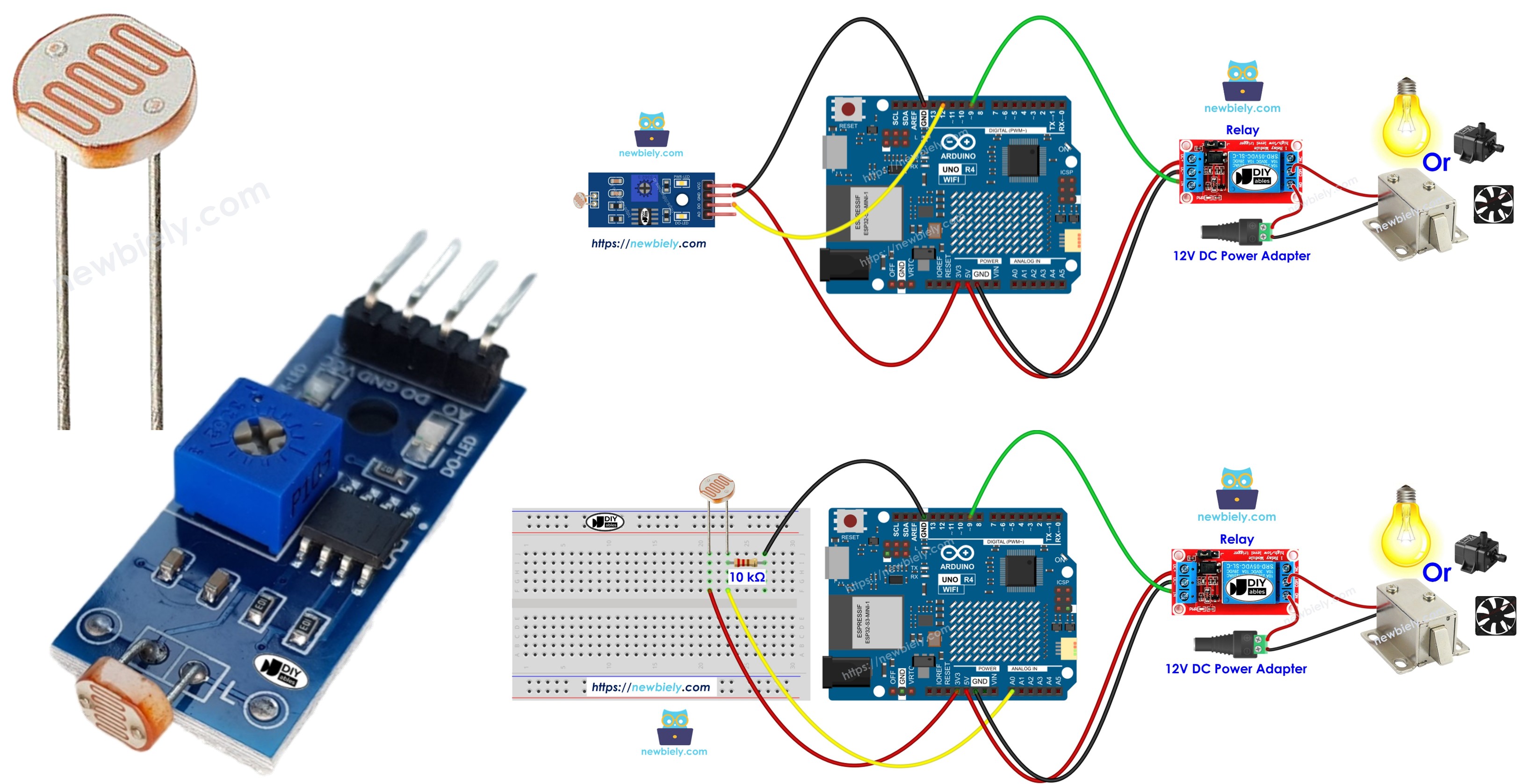

Arduino UNO R4 sensor de luz controla el relé
