Arduino UNO R4 - Controles del elemento calefactor

En esta guía, aprenderemos a controlar un elemento calefactor con Arduino UNO R4. A partir de esta guía, aprenderás a crear un sistema de calefacción en un tutorial posterior.

Esta página muestra dos formas de encender el calefactor. La primera usa un relé, que solo enciende el elemento calefactor por completo o lo apaga por completo. La segunda usa un módulo MOSFET. También puede encender y apagar el calefactor, pero deja que el Arduino UNO R4 elija cuánto calor produce, por ejemplo 30% o 70%. Además es silencioso, y sus piezas no se desgastan aunque conmute muchas veces.

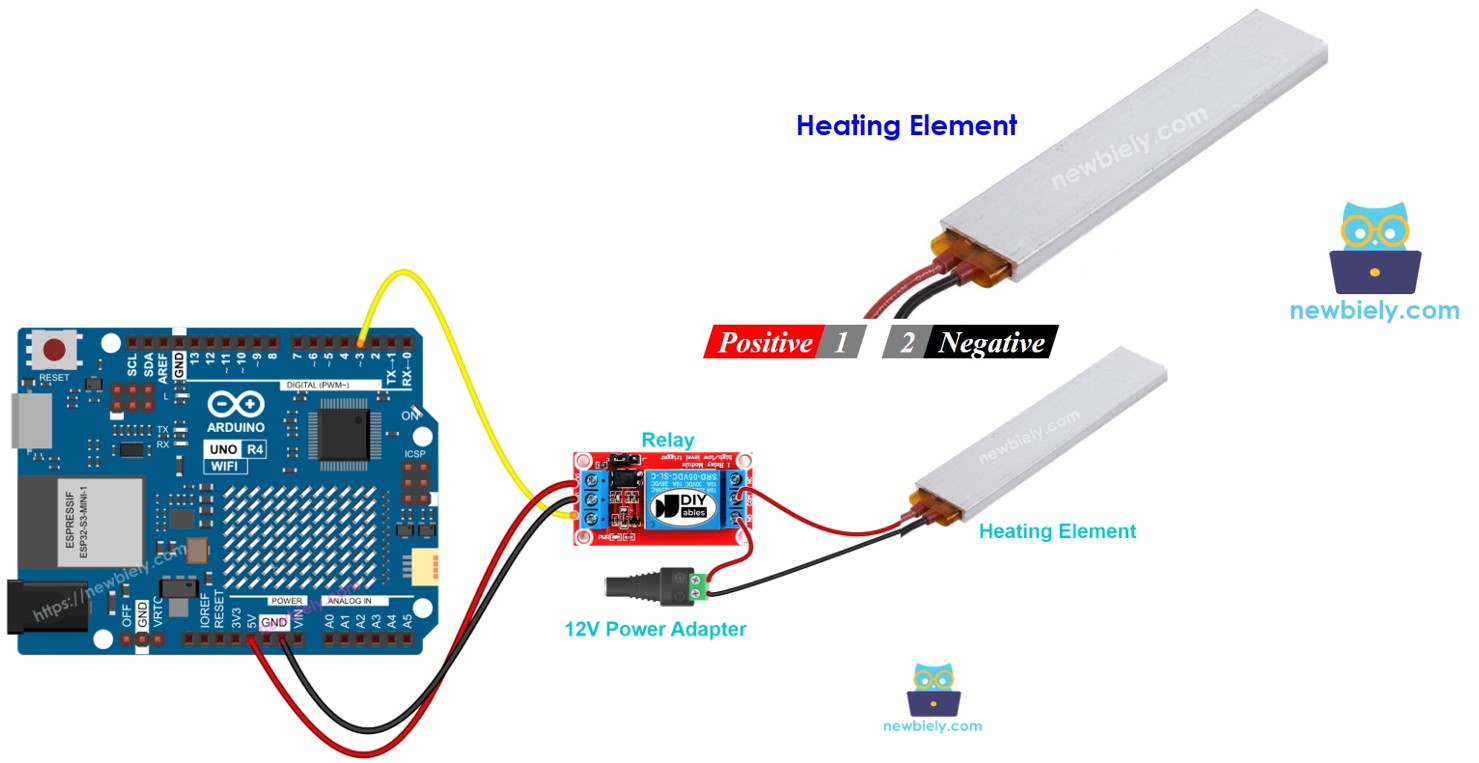

Elemento calefactor de Arduino UNO R4

Acerca del elemento calefactor

Esquema de pines

Pinout del elemento calefactor de Arduino UNO R4

Un elemento calefactor suele tener dos pines.

  • Conecte el pin positivo (+) (rojo) a la fuente de alimentación de 12 V CC.
  • Conecte el pin negativo (-) (negro) a la tierra de la fuente de alimentación de 12 V CC.

Cómo controlar el elemento calefactor

Cuando un elemento calefactor de 12 V está conectado a una fuente de alimentación de 12 V, produce calor. Para gestionar este elemento calefactor, usamos un relé como conector entre el Arduino UNO R4 y el elemento calefactor. El Arduino UNO R4 puede entonces controlar el elemento calefactor a través del relé. Si no estás familiarizado con cómo funciona un relé, su configuración de pines o cómo programarlo, puedes aprender más en el tutorial Arduino UNO R4 relay.

¿Piensas usar el módulo MOSFET en su lugar? Lee primero el tutorial Arduino UNO R4 - Módulo MOSFET. Muestra los pines del módulo y cómo el PWM fija la potencia.

Relé vs módulo MOSFET para un elemento calefactor

Relé Módulo MOSFET
Control del calor calor total o sin calor calor total, sin calor o cualquier nivel intermedio (PWM)
Conmutar con frecuencia cada conmutación desgasta un poco los contactos no hay contactos, así que no hay desgaste
Sonido se oye un clic silencioso
Velocidad unos pocos milisegundos muy rápida
Tipo de alimentación CA o CC solo CC
Alimentación mínima ninguna, siempre que esté dentro de la capacidad del relé unos 6V
Aislamiento la bobina y los contactos están separados optoacoplador PC817
Mejor uso calefactores de CA, simple ON/OFF calefactores de CC con control del nivel de calor o conmutación frecuente

Un calefactor en un proyecto de control de temperatura se enciende y se apaga una y otra vez. Un módulo MOSFET maneja esto mejor que un relé, y además puede mantener el calor en un nivel bajo. Para un calefactor que funciona con la red de CA, el relé es la única opción de las dos.

Diagrama de Cableado

Diagrama de cableado del elemento calefactor Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Puedes colocar un Proto Screw Terminal Block Shield o un Screw Shield V2 sobre el Arduino UNO R4 y conectar los cables a sus borneras de tornillo. Mira el diagrama de abajo para la versión con screw shield.

Diagrama de cableado del elemento calefactor Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Arduino UNO R4 Código

El siguiente código enciende el elemento calefactor durante cinco segundos y luego lo apaga durante cinco segundos de forma repetida.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Pasos R\u00e1pidos

Sigue estas instrucciones paso a paso:

  • Si es la primera vez que usa el Arduino Uno R4 WiFi/Minima, consulte el tutorial sobre configuración del entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecte el elemento calefactor al Arduino Uno según el diagrama proporcionado.
  • Conecte la placa Arduino Uno R4 a su computadora usando un cable USB.
  • Inicie el IDE de Arduino en su computadora.
  • Seleccione la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copie el código proporcionado y péguelo en el IDE de Arduino.
  • Haga clic en el botón Subir en el IDE de Arduino para transferir el código al Arduino UNO R4.
  • Monitoree la temperatura del elemento calefactor.

WARNING

Ten cuidado, puede causar quemaduras e incendios en su hogar. Esto es importante y queremos que permanezca a salvo. Si no está completamente seguro de lo que está haciendo, por favor no manipule nada. En su lugar, pregunte a alguien que sepa sobre ello. No somos responsables de su seguridad.

Explicación del código

La explicación se encuentra en la sección de comentarios del código de Arduino anterior.

Código de Arduino UNO R4 - Controlar el elemento calefactor con el módulo MOSFET

En esta parte, el módulo MOSFET ocupa el lugar del relé. Con PWM, podemos dar al elemento calefactor solo una parte de la potencia, así que se calienta pero no llega a estar muy caliente.

Diagrama de Cableado

Diagrama de cableado del elemento calefactor con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. Prueba un Screw Shield V2 o un Proto Screw Terminal Block Shield: se monta sobre el Arduino UNO R4 y cada pin tiene su propia bornera de tornillo. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

Diagrama de cableado del elemento calefactor con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

  • El pin 9 del Arduino UNO R4 va al pin PWM del módulo.
  • El GND del Arduino UNO R4 va al pin GND del módulo.
  • El cable + del adaptador de 12V y el cable + (rojo) del elemento calefactor van los dos al terminal +.
  • El cable − (negro) del elemento calefactor va al terminal LOAD.
  • El cable − del adaptador de 12V va al terminal −.

Un elemento calefactor es solo una resistencia, no una bobina, así que no se necesita un diodo de rueda libre (flyback).

Código de Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ const int MOSFET_PIN = 9; // Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

El código da potencia completa al calefactor durante 2 segundos y luego ninguna potencia durante 2 segundos. Después, la potencia sube del 10% al 100% y vuelve a bajar a 0%. Un elemento calefactor se calienta y se enfría lentamente, así que no notarás cada paso. Siente el cambio después de un rato, o ejecuta un nivel de potencia durante más tiempo.

Pasos R\u00e1pidos

  • Si aún no has configurado el IDE de Arduino, sigue los Quick Steps del código del relé de arriba.
  • Haz el cableado que se muestra en el diagrama. No enchufes todavía el adaptador de 12V.
  • Sube el código al Arduino UNO R4.
  • Enchufa el adaptador de 12V.
  • Abre el Monitor Serie y ajusta la velocidad en baudios a 9600.
  • Comprueba el nivel de potencia en el Monitor Serie. No toques el elemento calefactor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno R4 WiFi
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno R4 WiFi on COM15
2

Consejo: el módulo MOSFET es solo para calefactores de CC, con una alimentación de unos 6V o más. Un elemento calefactor que funciona con CA debe usar el relé.
