Arduino UNO R4 - Zumbador

En esta guía, aprenderemos a programar el Arduino UNO R4 para que un zumbador activo de 12 V emita un sonido fuerte. Si necesitas gestionar un zumbador activo o pasivo de 5 V, puedes leer nuestro Tutorial de zumbador piezoeléctrico para Arduino UNO R4.

Hay dos formas de controlar el zumbador de 12 V. Un relé es sencillo, pero hace clic cada vez que conmuta. Un módulo MOSFET hace el mismo trabajo sin ruido, y puede conmutar muy rápido. Esto es bueno para los pitidos de alarma. En este tutorial probaremos las dos formas.

Acerca del Zumbador Activo de 12 V

El zumbador activo de 12 V emite un ruido fuerte, ideal para sistemas de alarma.

Esquema de pines

Pinout del zumbador activo de 12 V para Arduino UNO R4

Un zumbador activo de 12 V suele tener dos pines.

  • Conecta el pin negativo (-) (negro) a la tierra (GND) de la fuente de alimentación de CC.
  • Conecta el pin positivo (+) (rojo) al 12 V de la fuente de alimentación de CC.

Cómo controlar un zumbador activo de 12 V

Cuando un zumbador activo de 12 V utiliza una fuente de alimentación de 12 V, emite un sonido. Para manejar un zumbador activo de 12 V con un Arduino UNO R4, conecte un relé entre ellos. El Arduino UNO R4 puede controlar el zumbador a través de este relé. Si no está familiarizado con los relés (su distribución de pines, función o programación), consulte el tutorial de relés para Arduino UNO R4 aquí.

El módulo MOSFET es la segunda opción. Los pines, el interior y el código del módulo se explican en el tutorial Arduino UNO R4 - Módulo MOSFET.

Relé vs módulo MOSFET para un zumbador de 12 V

Relé Módulo MOSFET
Qué puede hacer encender o apagar el zumbador encender o apagar el zumbador
Ruido al conmutar un clic cada vez, mezclado con el pitido ningún ruido, solo se oye el pitido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Pitidos rápidos el relé hace un clic fuerte y se desgasta rápido sin problema
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del zumbador cualquier tensión que admita el relé unos 6 V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para ON/OFF lento, por ejemplo encendido unos segundos patrones de alarma con muchos pitidos cortos

Si el zumbador pita despacio, el relé está bien. Si quiere una alarma con muchos pitidos cortos, el módulo MOSFET es la mejor opción.

Diagrama de Cableado

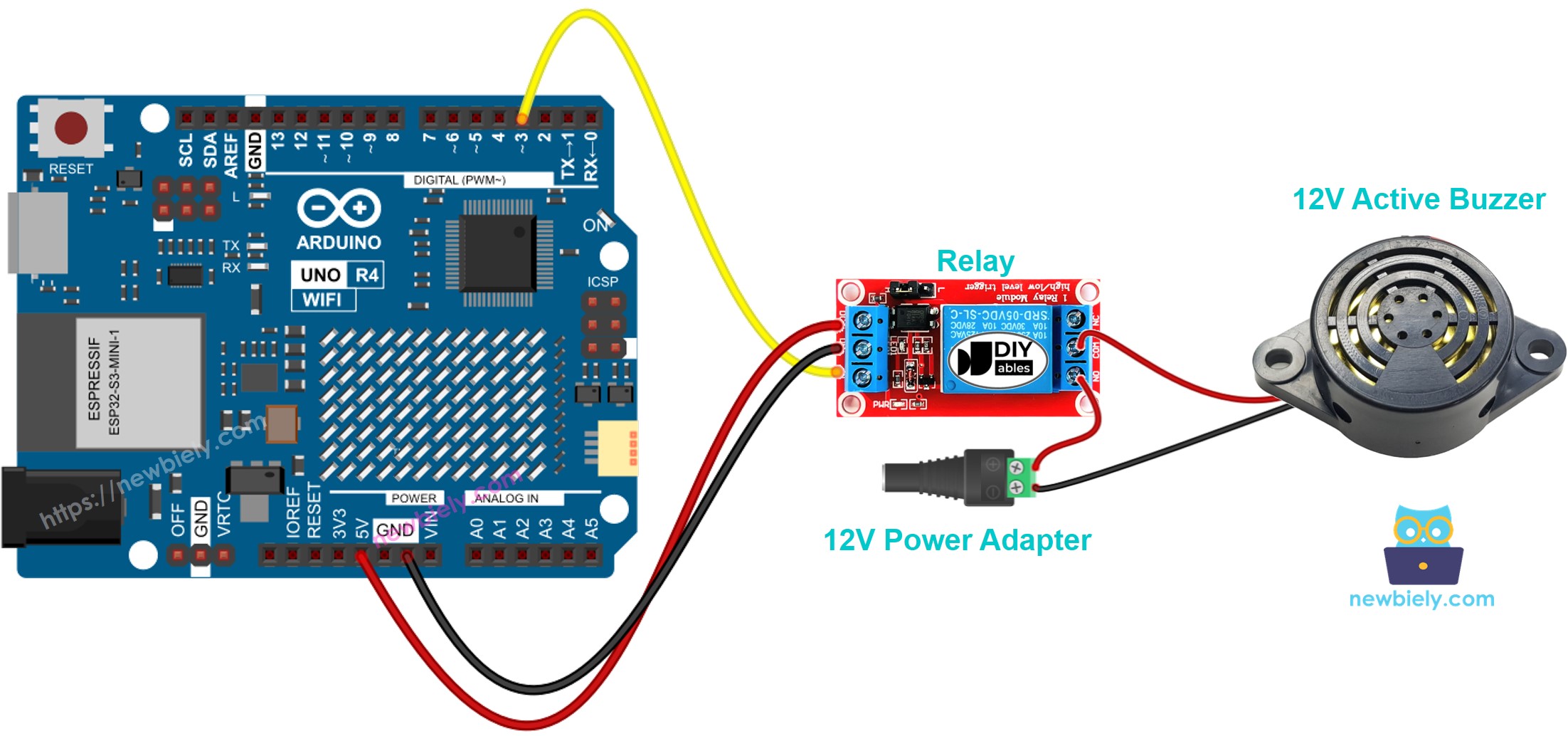

Diagrama de cableado del zumbador activo de 12 V para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

¿Quieres una conexión más firme que con cables jumper? Un Screw Shield V2 o un Proto Screw Terminal Block Shield resuelve esto. Conéctalo al Arduino UNO R4 y atornilla los cables. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

Diagrama de cableado del zumbador activo de 12 V para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino UNO R4

El código hace que el zumbador de 12 V se encienda durante dos segundos y se apague durante cinco segundos repetidamente.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-buzzer */ #define RELAY_PIN 3 // The Arduino UNO R4 pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que utiliza Arduino Uno R4 WiFi/Minima, consulte el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecte los componentes de acuerdo con el diagrama proporcionado.
  • Conecte la placa Arduino Uno R4 a su ordenador mediante un cable USB.
  • Inicie el IDE de Arduino en su ordenador.
  • Seleccione la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copie el código proporcionado en el IDE de Arduino
  • Pulse el botón Subir en el IDE de Arduino para transferir el código a su Arduino UNO R4
  • Escuche el sonido generado por el zumbador activo de 12 V

Explicación del código

Puedes encontrar la explicación en la sección de comentarios del código de Arduino anterior.

Cómo hacer pitidos de alarma con el módulo MOSFET

Ahora vamos a cambiar el relé por un módulo MOSFET. El zumbador funciona igual, pero no hay clic, así que puede pitar rápido como una alarma real.

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Desde Hacia
Pin 9 del Arduino UNO R4 Pin PWM del módulo MOSFET
GND del Arduino UNO R4 Pin GND del módulo MOSFET
Adaptador de 12 V (+) Terminal + del módulo MOSFET
Cable rojo del zumbador (+) Terminal + del módulo MOSFET (el mismo que el + del adaptador)
Cable negro del zumbador (−) Terminal LOAD del módulo MOSFET
Adaptador de 12 V (−) Terminal − del módulo MOSFET

¿Quieres un montaje más limpio y seguro? El Arduino UNO R4 funciona tanto con el Proto Screw Terminal Block Shield como con el Screw Shield V2. Ambos convierten los pines en borneras de tornillo. Aquí está el mismo circuito cableado con el Screw Shield V2:

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

La mayoría de los zumbadores activos de 12 V tienen un pequeño circuito dentro y no necesitan un diodo flyback. Si su zumbador es de tipo magnético (tiene una bobina dentro), añada un diodo 1N4007 o 1N5819 en paralelo con él. El lado con la franja (cátodo) va al + del zumbador, y el otro lado va al − del zumbador.

Código de Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-buzzer */ #define MOSFET_PIN 9 // The Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Qué hace el zumbador: pita 10 veces rápido, luego hace un pitido largo y después se queda en silencio durante 3 segundos. Luego empieza de nuevo.

Un zumbador activo produce su propio sonido. Solo enciéndalo o apáguelo por completo con digitalWrite(). No use analogWrite() (PWM) para cambiar el volumen, porque el sonido será débil o extraño.

Pasos R\u00e1pidos

  • Haga la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Conecte el zumbador y el módulo MOSFET como se muestra en el diagrama. Mantenga el adaptador de 12 V desenchufado.
  • Suba el código de arriba al Arduino UNO R4.
  • Enchufe el adaptador de 12 V.
  • Abra el Monitor Serie a 9600 baudios.
  • Escuche el zumbador: oye los pitidos rápidos sin el clic del relé.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno R4 WiFi
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Alarm: fast beeps Alarm: long beep Quiet Alarm: fast beeps Alarm: long beep Quiet
Ln 11, Col 1
Arduino Uno R4 WiFi on COM15
2

※ Nota:

El módulo MOSFET funciona solo con corriente continua (CC), y la fuente de alimentación del zumbador debe ser de unos 6 V o más. Para un zumbador de 5 V, consulte el Tutorial de zumbador piezoeléctrico para Arduino UNO R4. Para un zumbador o una sirena de CA, use el relé.
