Arduino UNO R4 - Controles de la bomba

En esta guía, aprenderemos cómo conectar una bomba de 12 V al Arduino UNO R4 y cómo programar un Arduino UNO R4 para controlar la bomba. Este tutorial te ayudará a construir sistemas como riego para plantas, acuarios o estaciones de recarga de agua.

Puedes colocar un relé o un módulo MOSFET entre el Arduino UNO R4 y la bomba. Un relé solo arranca y detiene la bomba. Un módulo MOSFET hace lo mismo y además puede ajustar la velocidad de la bomba, así que obtienes un flujo fuerte o uno suave. Las dos formas se explican a continuación.

bomba Arduino UNO R4

Acerca de la bomba de 12 V

Esquema de pines

Pinout de la bomba del Arduino UNO R4
image source: diyables.io

Una bomba de 12 V suele tener dos pines.

  • Conecte el pin negativo (-) (negro) al GND de la fuente de alimentación de corriente continua.
  • Conecte el pin positivo (+) (rojo) al 12V de la fuente de alimentación de corriente continua.

Cómo controlar la bomba

Si usas una fuente de alimentación de 12 V para una bomba de 12 V, funcionará. Para controlar la bomba usando Arduino UNO R4, debe colocarse un relé entre el Arduino UNO R4 y la bomba. El Arduino UNO R4 puede controlar la bomba a través del relé. Si no estás familiarizado con los relés (su disposición de pines, funcionamiento, programación, etc.), deberías estudiarlos en el Tutorial de relé Arduino UNO R4.

¿Eres nuevo con el módulo MOSFET? El tutorial Arduino UNO R4 - Módulo MOSFET explica qué es y cómo funciona.

Relé vs módulo MOSFET para una bomba de 12V

Relé Módulo MOSFET
Control de la bomba solo arrancar y detener arrancar, detener y cambiar el flujo (PWM)
Sonido al conmutar hace clic ninguno
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no hay piezas móviles que se desgasten
Funciona con bombas de CA y CC solo bombas de CC
Tensión de alimentación de la bomba la que admite el relé 6V o más
Aislamiento sí sí, con un optoacoplador PC817
Elígelo para bombas de CA o un simple ON/OFF bombas de CC donde quieres ajustar el flujo

Si solo necesitas llenar un depósito, el relé es suficiente. Si quieres regar plantas despacio o llenar un vaso sin salpicar, el módulo MOSFET te da un mejor control. Las bombas de CA necesitan el relé.

Diagrama de Cableado

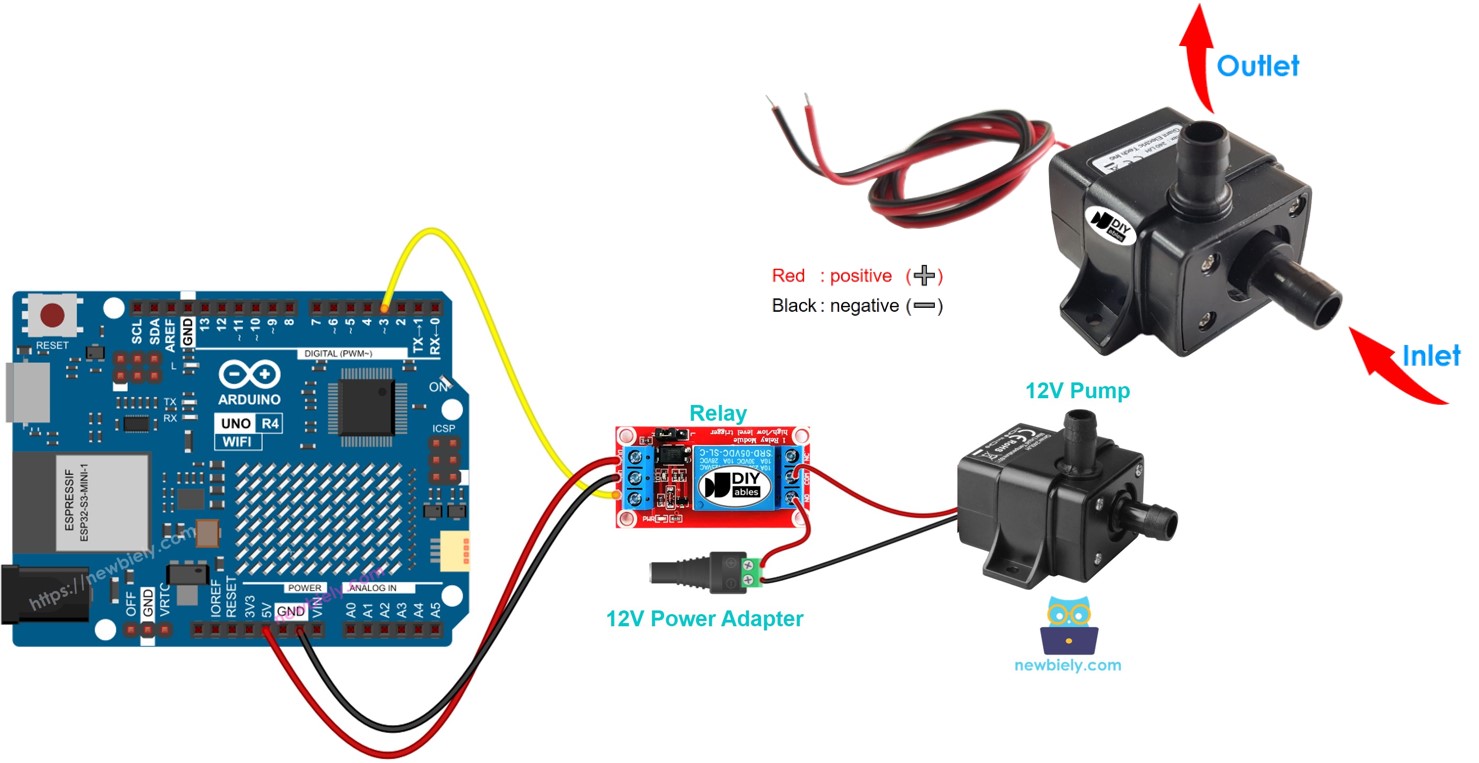

Diagrama de cableado de la bomba para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. Para ello, monta un Proto Screw Terminal Block Shield o un Screw Shield V2 en el Arduino UNO R4. Abajo está el diagrama de cableado con el Screw Shield V2.

Diagrama de cableado de la bomba para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código Arduino UNO R4

El código a continuación enciende la bomba repetidamente durante cinco segundos y luego la apaga durante cinco regímenes.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-pump */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off pump 5 seconds delay(5000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial configuración del entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecta la bomba al Arduino UNO R4 a través de un relé según el diagrama proporcionado.
  • Conecta la placa Arduino Uno R4 a tu computadora utilizando un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Selecciona la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copia y pega el código proporcionado en el IDE de Arduino.
  • Pulsa el botón Subir en el IDE de Arduino para enviar el código al Arduino UNO R4.
  • Comprueba el estado de la bomba.

Explicación del código

La explicación está en los comentarios del código de Arduino anterior.

Cómo controlar el flujo de la bomba con el módulo MOSFET

Esta vez la bomba es controlada por un módulo MOSFET. Además de ON y OFF, el Arduino UNO R4 ahora puede hacer que la bomba empuje más agua o menos agua.

Diagrama de Cableado

Diagrama de cableado de la bomba con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Arduino UNO R4 / Alimentación Módulo MOSFET
Pin 9 PWM
GND GND
Adaptador de 12V + y bomba + (rojo) + (ambos cables lo comparten)
Bomba − (negro) LOAD
Adaptador de 12V − −

Los cables sueltos son una causa común de errores extraños. Prueba un Screw Shield V2 o un Proto Screw Terminal Block Shield: se monta sobre el Arduino UNO R4 y cada pin tiene su propia bornera de tornillo. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la bomba con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

La bomba tiene un motor en su interior. Añade un diodo 1N4007 o 1N5819 en paralelo con la bomba para proteger el módulo: la raya (cátodo) en el cable + de la bomba y el otro extremo en el cable − de la bomba.

Código de Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-controls-pump */ const int MOSFET_PIN = 9; // Arduino UNO R4 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

La bomba funciona a flujo completo durante 2 segundos y se detiene durante 2 segundos. Después el flujo crece del 10% al 100%, un paso cada medio segundo, y vuelve a bajar a 0%.

Pasos R\u00e1pidos

  • Prepara el IDE de Arduino de la misma manera que en los Quick Steps del relé de arriba.
  • Conecta la bomba, el módulo MOSFET y el Arduino UNO R4 como en el diagrama. Pon la bomba en agua antes de alimentarla.
  • Sube el código al Arduino UNO R4 y luego enchufa el adaptador de 12V.
  • Abre el Monitor Serie (9600 baudios).
  • Mira el agua que sale por el tubo. Se hace más fuerte y luego más débil. Con una potencia muy baja, puede que la bomba no mueva nada de agua.
∞
