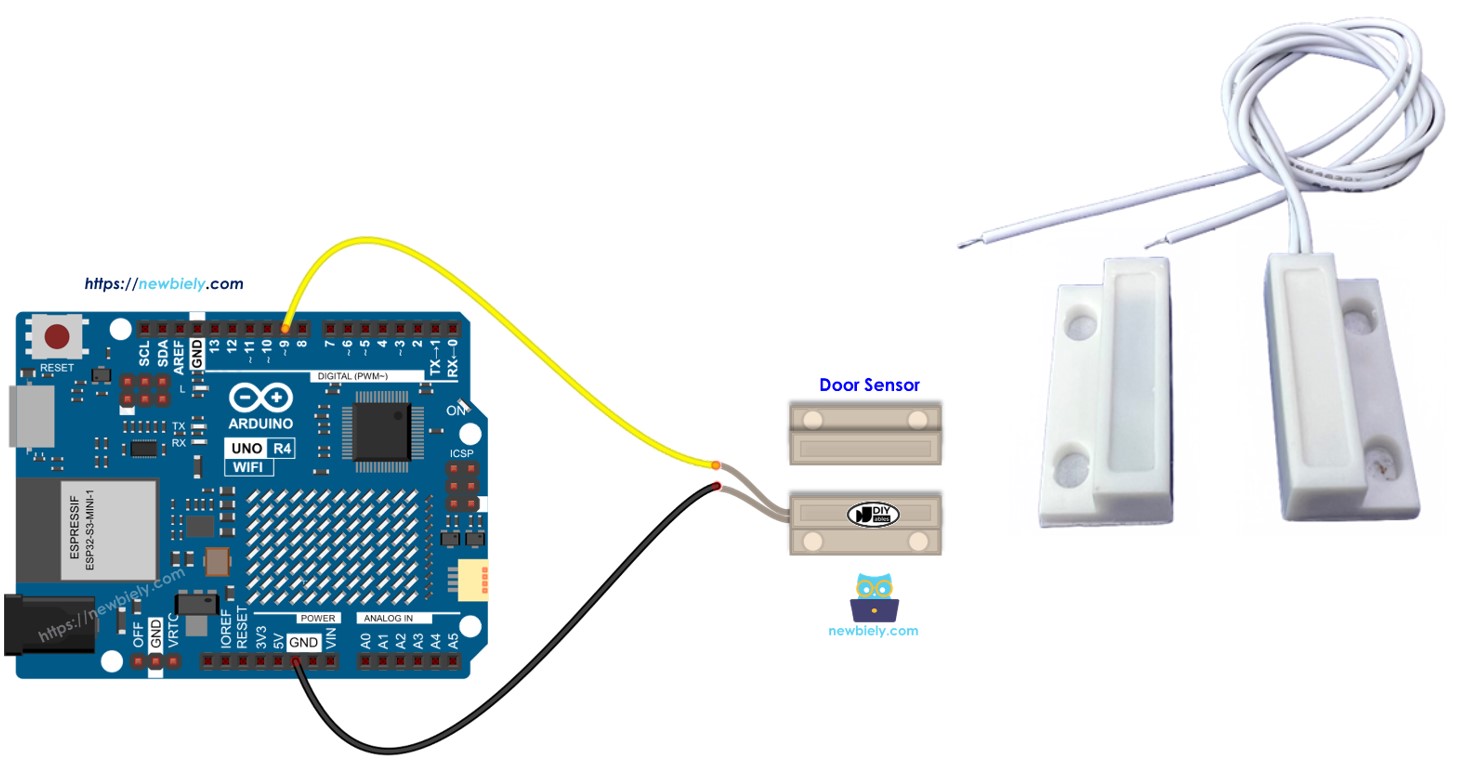

Arduino UNO R4 - Sensor de puerta
Este tutorial te enseña cómo usar un Arduino UNO R4 y un sensor de puerta para monitorizar el estado abierto o cerrado de tu puerta o ventana. Aprenderemos a instalar el sensor de puerta y conectarlo al Arduino, y luego a programar el Arduino para leer el estado del sensor de la puerta.

Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de la puerta
Disposición de pines
El sensor de la puerta tiene dos partes.
- Un interruptor de láminas con dos conectores metálicos
- Un imán

Como un interruptor o botón normal, no es necesario distinguir entre los dos pines del interruptor de láminas.
Cómo funciona
El imán está fijado a la puerta o ventana, que se mueve, y el interruptor de láminas está fijado al marco de la puerta, que no se mueve. Cuando la puerta está cerrada, estas dos piezas quedan cerradas entre sí.
- Cuando el imán está cerca del interruptor de láminas, el circuito del interruptor de láminas se cierra.
- Cuando el imán está lejos del interruptor de láminas, el circuito del interruptor de láminas se abre.

※ Nota:
El interruptor de láminas NO genera señales LOW o HIGH directamente. Solo muestra estados abiertos o cerrados. Cómo lo conectamos al Arduino UNO R4 afecta si el pin se lee como LOW, HIGH, o si tiene un valor flotante (lo cual es impredecible). Para evitar este valor flotante, necesitamos conectar una resistencia pull-up o pull-down al pin en el Arduino UNO R4.
Si conectamos una de las terminales del interruptor de láminas a GND, y la otra terminal a una entrada del Arduino UNO R4 con una resistencia pull-up (puede ser interna o añadida por separado):
- Cuando el imán está cerca del interruptor de efecto Reed, el pin de entrada del Arduino UNO R4 lee BAJO.
- Cuando el imán está lejos del interruptor de efecto Reed, el pin de entrada del Arduino UNO R4 lee ALTO.
Así:
- Para saber si la puerta está abierta o cerrada, observe el pin de entrada del Arduino UNO R4:
- Si el pin muestra BAJO, la puerta está cerrada.
- Si el pin muestra ALTO, la puerta está abierta.
- Para saber cuándo la puerta se abre o se cierra, observe los cambios en el estado del pin de entrada del Arduino UNO R4:
- Un cambio de BAJO a ALTO significa que la puerta se está abriendo.
- Un cambio de ALTO a BAJO significa que la puerta se está cerrando.
Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. El Arduino UNO R4 funciona tanto con el Proto Screw Terminal Block Shield como con el Screw Shield V2. Ambos convierten los pines en borneras de tornillo. Aquí está el mismo circuito cableado con el Screw Shield V2:

This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.
Cómo programar para el sensor de la puerta
- El pin del Arduino UNO R4 se configura en modo de entrada digital utilizando la función llamada pinMode(). Por ejemplo, el pin 9.
- Lee el estado del pin del Arduino UNO R4 utilizando la función digitalRead().
Código Arduino UNO R4 - Verificar si la puerta está abierta o cerrada
Pasos R\u00e1pidos
Siga estas instrucciones paso a paso:
- Si es la primera vez que usas el Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
- Conecta los componentes de acuerdo con el diagrama proporcionado.
- Conecta la placa Arduino Uno R4 a tu ordenador utilizando un cable USB.
- Inicia el IDE de Arduino en tu ordenador.
- Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
- Copia el código anterior y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código al Arduino UNO R4.
- Acerca el imán al interruptor de láminas y luego aléjalo del interruptor de láminas.
- Verifica los resultados en el Monitor Serial.
Código Arduino UNO R4 - Detección de eventos de apertura y cierre de la puerta
- Copia el código y ábrelo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para transferir el código a tu Arduino UNO R4.
- Acerca un imán al interruptor de láminas, luego aléjalo del interruptor de láminas.
- Verifica los resultados en el Monitor Serial.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
La demostración en video a continuación utiliza el siguiente código:
