En este tutorial, aprenderemos a controlar el flujo de líquidos como agua, cerveza y aceite usando un Arduino UNO R4 y una válvula de solenoide. En detalle, aprenderemos:

Tanto un relé como un módulo MOSFET pueden abrir y cerrar la válvula. Una válvula solenoide solo está abierta o cerrada, así que aquí el módulo MOSFET no da un control extra. Su ventaja es otra: conmuta sin clic, reacciona más rápido y no tiene contactos metálicos que se desgasten con el tiempo.

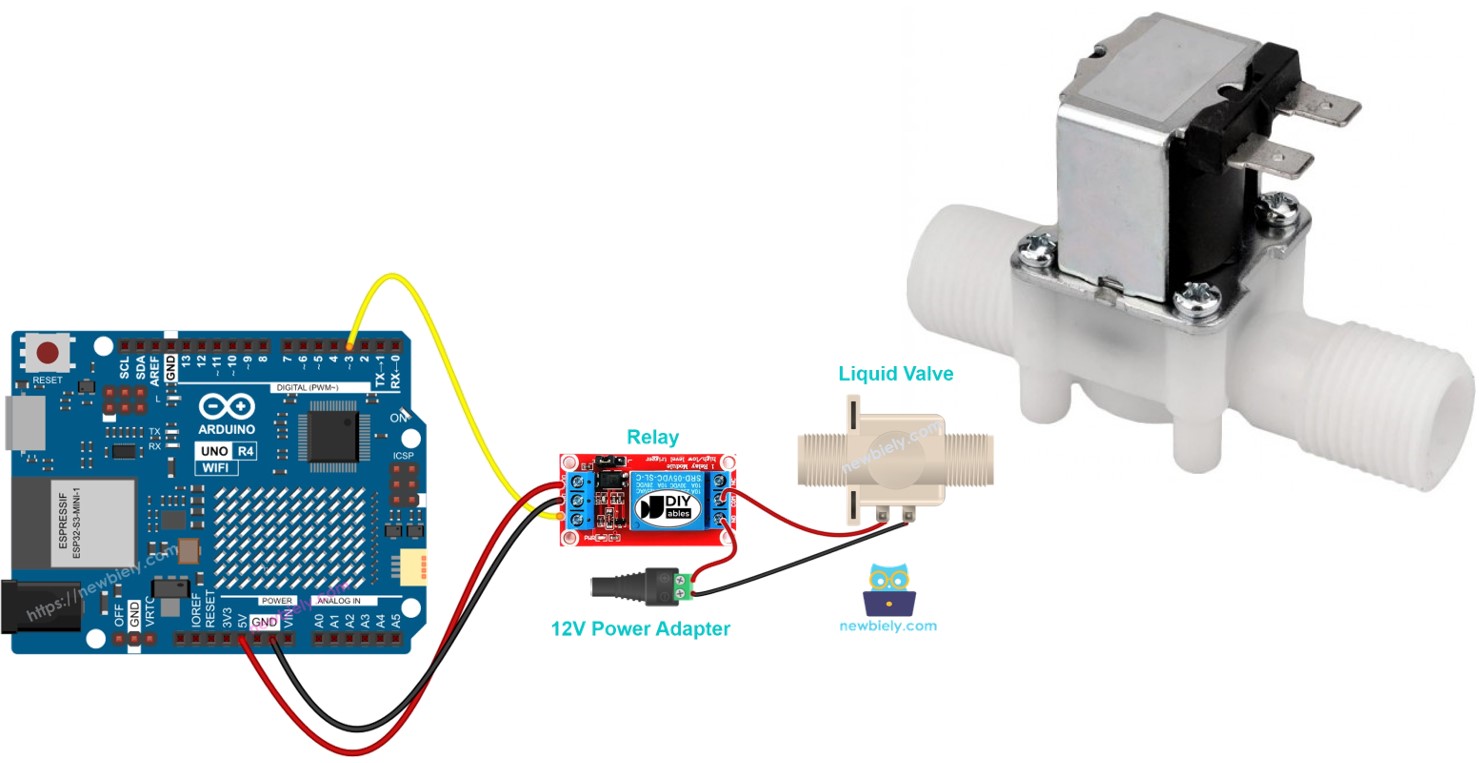

Arduino UNO R4 Válvula de Agua/Líquido

Acerca de la válvula de agua/líquidos

Disposición de pines

Pinout de la válvula de agua/líquidos para Arduino UNO R4

Una válvula solenoide suele tener dos conexiones.

  • Conecte el pin positivo (+) (rojo) a la fuente de alimentación de 12 V CC.
  • Conecte el pin negativo (-) (negro u otro) a la tierra de la fuente de alimentación de 12 V CC.

Cómo funciona la válvula de agua/líquidos

Normalmente, la válvula está cerrada. Cuando se aplica 12 V de CC a los dos terminales, la válvula se abre, permitiendo que el agua u otros líquidos pasen.

※ Nota:

Algunas válvulas tienen una junta interior y necesitan una presión mínima para abrir tras aplicar 12 V de corriente continua. Esta presión puede ser generada por el flujo del líquido. Además, algunas válvulas permiten que el líquido fluya en una sola dirección.

Cómo controlar la válvula solenoide de agua y líquidos

Cuando la válvula recibe energía de 12 V, se abre. Para controlar la válvula, se requiere un relé entre el Arduino UNO R4 y la válvula. El Arduino UNO R4 utiliza el relé para operar la válvula de solenoide. Si no estás familiarizado con cómo funciona un relé, su configuración de pines o cómo programarlo, deberías leer el Arduino UNO R4 - Relay tutorial.

Un módulo MOSFET puede hacer el mismo trabajo que el relé. Puedes encontrar su pinout y cómo funciona en el tutorial Arduino UNO R4 - Módulo MOSFET.

Relé vs módulo MOSFET para una válvula solenoide

Relé Módulo MOSFET
Control de la válvula abierta o cerrada abierta o cerrada (sin PWM para una válvula)
Sonido del interruptor hace clic silencioso
Velocidad de conmutación milisegundos mucho más rápida
Desgaste los contactos se desgastan tras muchos ciclos sin contactos móviles
Alimentación de la válvula CA o CC solo CC
Tensión de alimentación cualquiera, dentro de la capacidad del relé al menos unos 6V
Aislamiento la bobina está separada de los contactos optoacoplador PC817
Buena opción para válvulas de CA válvulas de CC de 12V que se abren y cierran a menudo

Ambos módulos controlan la válvula de la misma manera, así que elige el que mejor se adapte a tu proyecto. Una válvula de CC de 12V que se abre muchas veces al día, o que está en una habitación silenciosa, funciona bien con el módulo MOSFET. Una válvula de CA necesita el relé.

Diagrama de Cableado

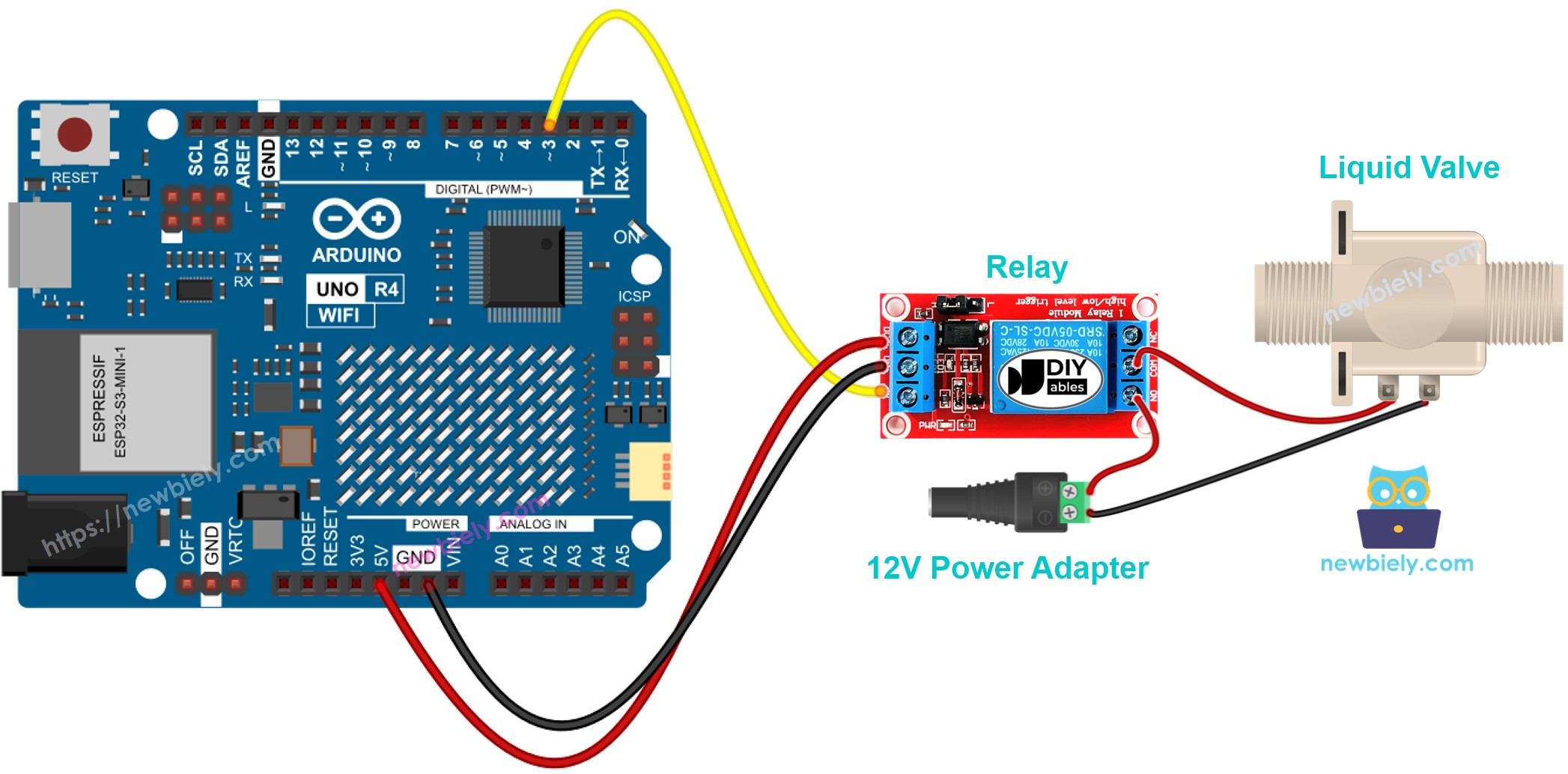

Diagrama de cableado de la válvula de agua para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Si el proyecto va a funcionar mucho tiempo, o dentro de una caja, es mejor fijar los cables con tornillos. Para ello, monta un Proto Screw Terminal Block Shield o un Screw Shield V2 en el Arduino UNO R4. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la válvula de agua para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Arduino UNO R4 Código

Este código encenderá la válvula de agua durante cinco segundos y luego la apagará durante cinco segundos.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-water-liquid-valve */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que usa el Arduino Uno R4 WiFi/Minima, consulte el tutorial sobre configuración del entorno para Arduino Uno R4 WiFi/Minima en la IDE de Arduino.
  • Conecta la placa Arduino Uno R4 a la válvula de agua según el diagrama proporcionado.
  • Conecta la placa Arduino Uno R4 a tu computadora mediante un cable USB.
  • Inicia el IDE de Arduino en tu computadora.
  • Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copia el código proporcionado y pégalo en el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para transferir el código al Arduino UNO R4.
  • Monitorea el flujo de agua.

Explicación del código

La explicación está disponible en los comentarios del código de Arduino proporcionado.

Cómo controlar la válvula de agua/líquido con el módulo MOSFET

Puedes cambiar el relé por un módulo MOSFET. La válvula sigue solo abriéndose y cerrándose, pero ahora lo hace en silencio. En esta página, el relé y el módulo MOSFET usan pines diferentes: el relé usa el pin 3 y el módulo MOSFET usa el pin D9. Por eso cada cableado tiene su propio código.

Diagrama de Cableado

Diagrama de cableado de la válvula solenoide con módulo MOSFET para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

De A
Pin D9 del Arduino UNO R4 PWM del módulo MOSFET
GND del Arduino UNO R4 GND del módulo MOSFET
Adaptador de 12V + + del módulo MOSFET
Válvula + (rojo) + del módulo MOSFET (junto con el + del adaptador)
Válvula − LOAD del módulo MOSFET
Adaptador de 12V − − del módulo MOSFET

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. Solo añade un Proto Screw Terminal Block Shield o un Screw Shield V2 al Arduino UNO R4. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la válvula solenoide con módulo MOSFET para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

La válvula tiene una bobina en su interior, así que un diodo de rueda libre (flyback) es imprescindible. Coloca un diodo 1N4007 o 1N5819 en paralelo con la válvula, con la raya (cátodo) en el lado + de la válvula.

Código de Arduino UNO R4

El código tiene la misma idea que el código del relé: HIGH abre la válvula y LOW la cierra. Abre la válvula durante 5 segundos y luego la cierra durante 5 segundos, una y otra vez.

Una válvula solenoide necesita potencia completa o ninguna potencia. Nunca le envíes una señal PWM. Por eso esta página no usa el código de atenuación del tutorial del módulo MOSFET.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-water-liquid-valve */ #define MOSFET_PIN 9 // The Arduino UNO R4 pin D9 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Cablea el Arduino UNO R4, el módulo MOSFET y la válvula como se muestra en el diagrama de arriba.
  • Conecta el Arduino UNO R4 a tu computadora con un cable USB.
  • Abre el IDE de Arduino y selecciona la placa y el puerto COM, como en los Quick Steps del relé de arriba.
  • Copia el código anterior, pégalo en el IDE de Arduino y haz clic en Subir.
  • Mira cómo fluye el agua: la válvula se abre durante 5 segundos y se cierra durante 5 segundos.

※ Nota:

El módulo MOSFET funciona solo con válvulas de CC, y la alimentación de la válvula debe ser de al menos unos 6V. Para una válvula de CA, sigue usando el relé.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

※ NUESTROS MENSAJES

  • No dude en compartir el enlace de este tutorial. Sin embargo, por favor no use nuestro contenido en otros sitios web. Hemos invertido mucho esfuerzo y tiempo en crear el contenido, ¡por favor respete nuestro trabajo!
