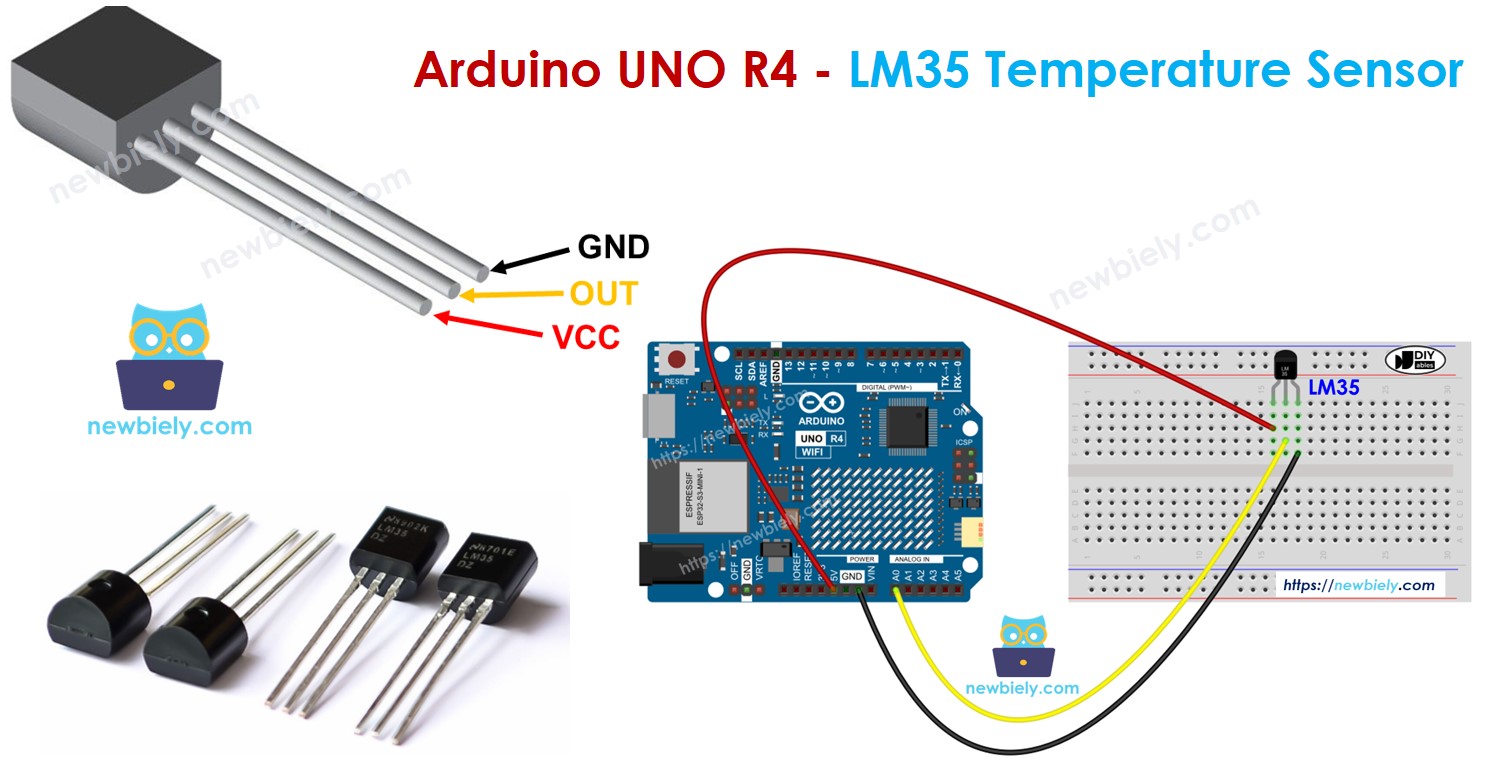

Arduino UNO R4 - Sensor de temperatura LM35
Este tutorial te enseña a usar Arduino Uno R4 con el sensor de temperatura LM35. En detalle, aprenderemos:
- Cómo conectar el Arduino Uno R4 al sensor de temperatura LM35.
- Cómo programar el Arduino Uno R4 para leer la temperatura del sensor LM35.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor de temperatura LM35
Esquema de pines
El sensor de temperatura LM35 tiene tres pines.
- Pin GND: conéctalo a GND (0V)
- Pin VCC: conéctalo a VCC (5V)
- Pin OUT: este es el pin de señal. Genera un voltaje relacionado con la temperatura. Conéctalo a un pin analógico en el Arduino UNO R4.
Cómo funciona
El LM35 proporciona una tensión que aumenta con la temperatura. Cada grado Celsius eleva la salida en 10 milivoltios (mV). Para obtener la temperatura, divide la tensión entre 10.

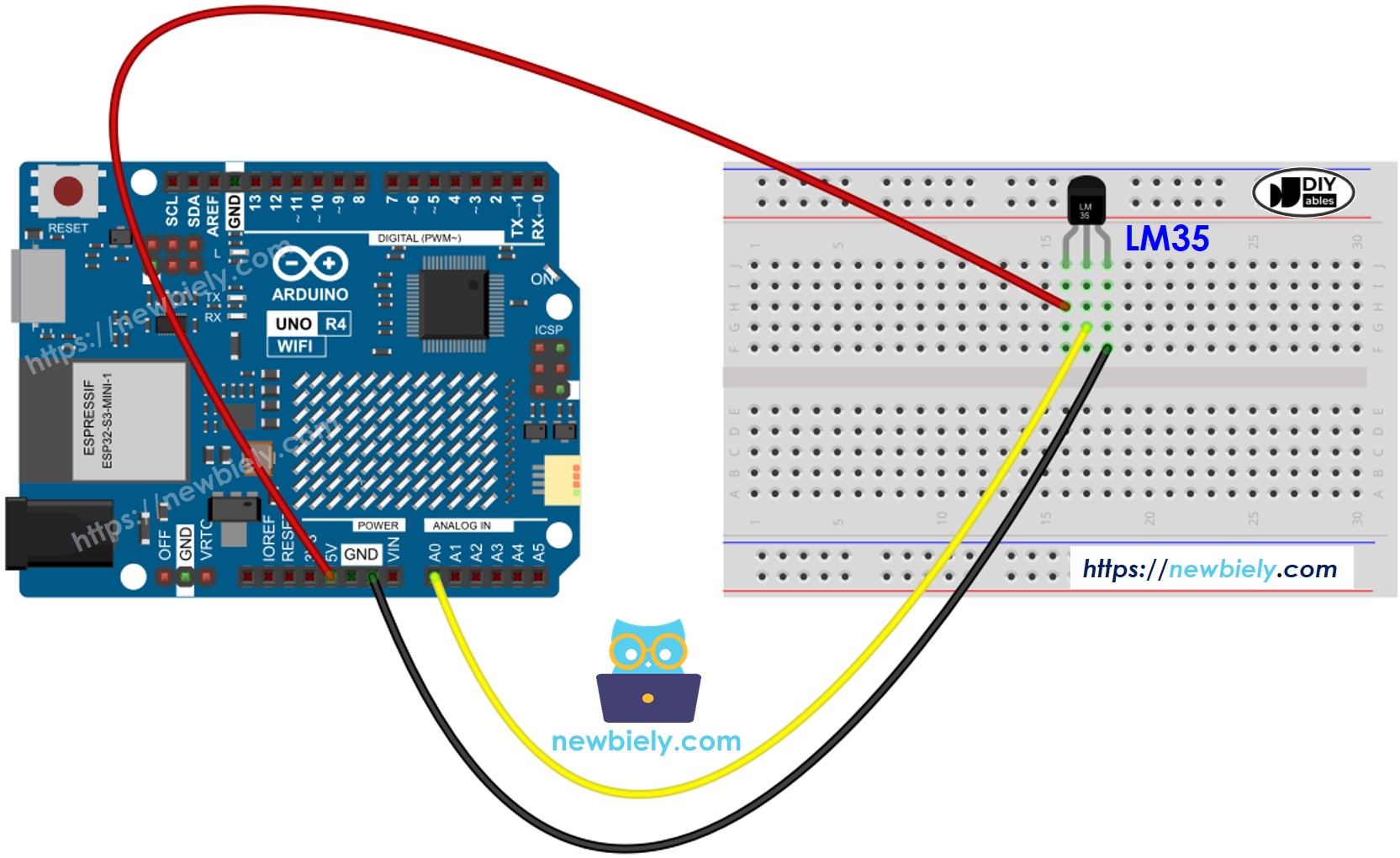

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.
Cómo programar para el sensor de temperatura LM35
- Utilice la analogRead() función para obtener el valor ADC del sensor de temperatura.
int adcVal = analogRead(PIN_LM35);
- Convierte el valor del ADC en voltaje medido en milivoltios.
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
- Convertir el voltaje a la temperatura en grados Celsius.
float tempC = milliVolt / 10;
- Cambia de Celsius a Fahrenheit si es necesario.
float tempF = tempC * 9 / 5 + 32;
Arduino UNO R4 Código
/*
* Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com
* Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lm35-temperature-sensor
*/
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" = "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Pasos R\u00e1pidos
Siga estas instrucciones paso a paso:
- Si es la primera vez que usa el Arduino Uno R4 WiFi/Minima, consulte el tutorial sobre cómo configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
- Conecte el Arduino Uno R4 al sensor LM35 según el diagrama proporcionado.
- Conecte la placa Arduino Uno R4 a su ordenador con un cable USB.
- Abra el IDE de Arduino en su ordenador.
- Seleccione la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
- Copie el código anterior y ábralo en el IDE de Arduino.
- Haga clic en el botón Subir en el IDE de Arduino para transferir el código al Arduino UNO R4.
- Mantenga el sensor en su mano.
- Verifique los resultados en el Monitor Serial.
COM6
Temperature: 26.31°C = 79.36°F
Temperature: 26.44°C = 79.59°F
Temperature: 26.50°C = 79.70°F
Temperature: 26.56°C = 79.81°F
Temperature: 27.06°C = 80.71°F
Temperature: 27.75°C = 81.95°F
Temperature: 28.37°C = 83.07°F
Temperature: 29.00°C = 84.20°F
Temperature: 29.56°C = 85.21°F
Temperature: 30.00°C = 86.00°F
Temperature: 30.31°C = 86.56°F
Temperature: 30.62°C = 87.12°F
Temperature: 30.87°C = 87.57°F
Autoscroll
Clear output
9600 baud
Newline
