Arduino UNO R4 - Cerradura electromagnética

En este tutorial, vamos a aprender cómo usar Arduino UNO R4 para controlar la cerradura electromagnética para bloquear/desbloquear la puerta de forma programable.

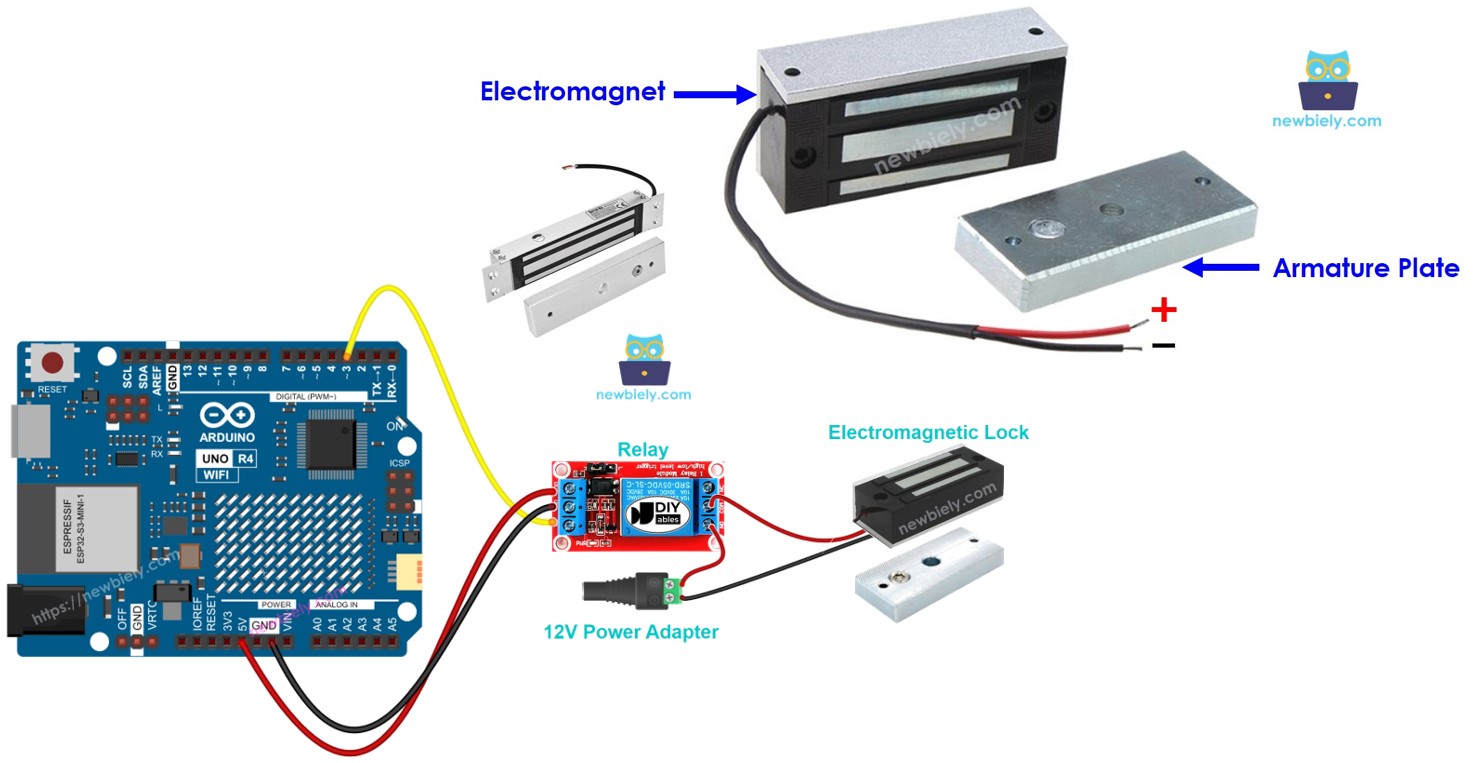

Cerradura electromagnética Arduino UNO R4

Acerca de la Cerradura Electromagnética

La cerradura electromagnética, a menudo llamada maglock, se usa comúnmente para asegurar puertas. Normalmente funciona con diversos dispositivos, como interruptores, lectores de huellas dactilares, lectores RFID/NFC, teclados numéricos o aplicaciones en PCs y dispositivos móviles para gestionar el acceso a las puertas y a las entradas de los edificios.

Esquema de pines

Una cerradura electromagnética tiene dos partes:

  • Un electroimán tiene dos pines
  • Una placa para la armadura
Disposición de pines de la cerradura electromagnética

Cómo funciona

  • Cuando el electroimán está activado, la electricidad fluye a través de él y produce un campo magnético que atrae la placa de armadura hacia el electroimán, lo que provoca que se bloquee. Cuando el electroimán está desenergizado, no hay campo magnético y la placa de armadura no es atraída hacia el electroimán, permitiendo que se desbloquee.

※ Nota:

La cerradura electromagnética suele necesitar una fuente de alimentación de 12 V, 24 V o 48 V. Por lo tanto, no podemos conectar la cerradura electromagnética directamente al pin del Arduino UNO R4. En su lugar, debemos conectarla a través de un relé al pin del Arduino UNO R4.

Si conectamos la cerradura electromagnética a un relé en la configuración de normalmente abierto:

  • Cuando el relé está abierto, la puerta está desbloqueada.
  • Cuando el relé está cerrado, la puerta está cerrada con llave.

Puede conectar Arduino UNO R4 a un relé para programarlo para que opere una cerradura electromagnética. Para aprender más sobre el uso de un relé con Arduino UNO R4, visite Arduino UNO R4 - Tutorial de relé.

Para instalarlo, fija la placa de armadura en la puerta o ventana (la parte que se mueve) y coloca el electroimán en el marco de la puerta (la parte que no se mueve). Cuando cierres la puerta, estas dos partes deben tocarse entre sí.

Diagrama de Cableado

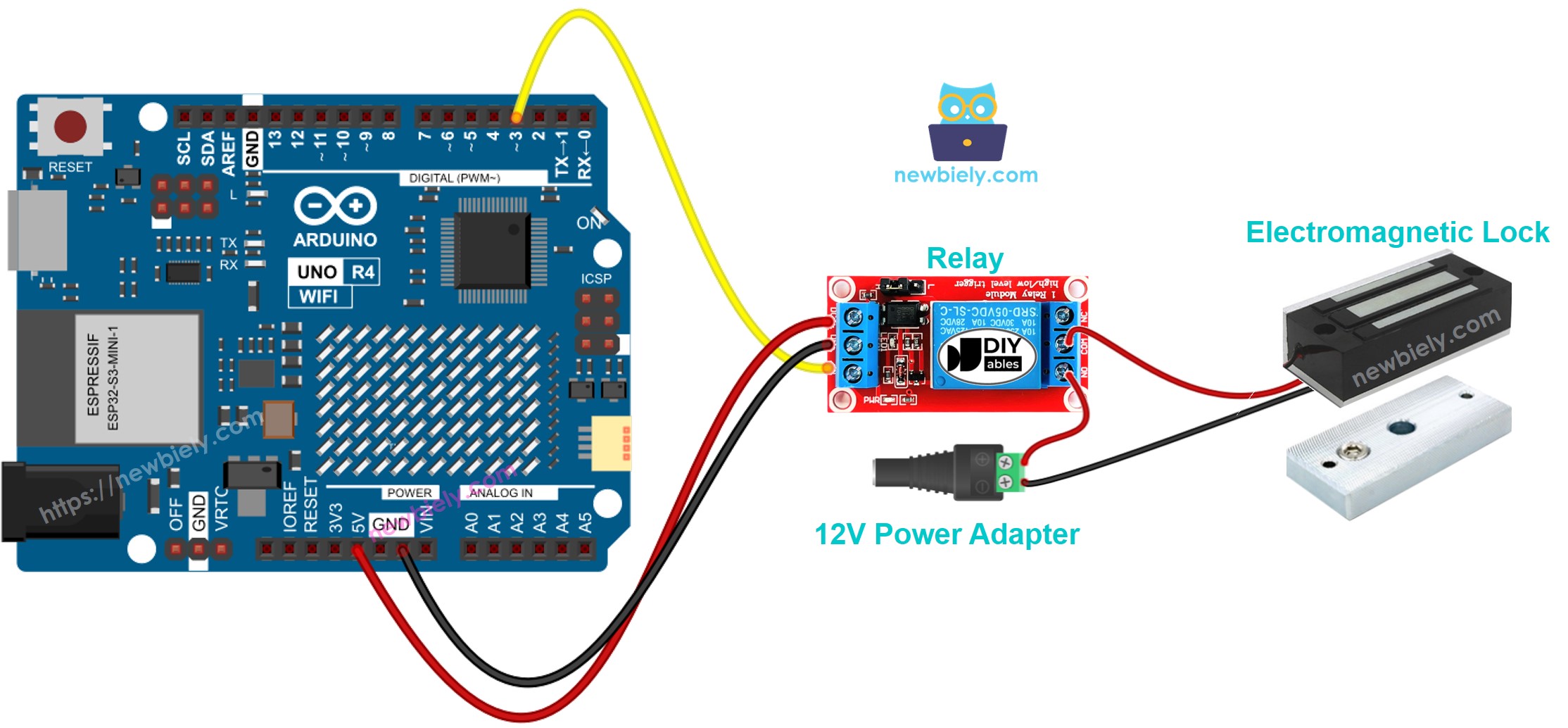

Diagrama de cableado de la cerradura electromagnética para Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. En este caso, usa un Proto Screw Terminal Block Shield o un Screw Shield V2. Se conecta al Arduino UNO R4 y le da a cada pin una bornera de tornillo. Abajo está el diagrama de cableado con el Screw Shield V2.

Diagrama de cableado de la cerradura electromagnética para Arduino UNO R4 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Código Arduino UNO R4

Este código bloquea y desbloquea la puerta cada 5 segundos.

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-electromagnetic-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

  • Si es la primera vez que usa el Arduino Uno R4 WiFi/Minima, consulte el tutorial sobre la configuración del entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino configuración del entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
  • Conecte la cerradura electromagnética al Arduino Uno R4 de acuerdo con el diagrama proporcionado.
  • Conecte la placa Arduino Uno R4 a su computadora usando un cable USB.
  • Inicie el IDE de Arduino en su computadora.
  • Seleccione la placa adecuada Arduino Uno R4 (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
  • Copie el código anterior y ábralo en el IDE de Arduino.
  • Haga clic en el botón Upload en el IDE de Arduino para enviar el código al Arduino UNO R4.
  • Acerca la placa de armadura al electroimán.
  • Observe la atracción entre la placa de armadura y el electroimán.

Relé vs módulo MOSFET para la cerradura electromagnética

Este tutorial usa un relé para conmutar la cerradura electromagnética. Una cerradura electromagnética de 12 V funciona con CC, así que un módulo MOSFET también puede conmutarla.

Relé Módulo MOSFET
Control de la cerradura bloquear o desbloquear bloquear o desbloquear
Ruido al conmutar un clic cada vez ningún ruido
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no tiene partes móviles que se desgasten
Funciona con cerraduras de CA y CC solo cerraduras de CC
Diodo flyback la mayoría de los módulos de relé no lo necesitan hay que añadir uno (1N4007 o 1N5819)
Aislamiento sí sí, con un optoacoplador PC817
Ideal para un montaje sencillo y común una cerradura silenciosa que se queda encendida mucho tiempo

Una cerradura electromagnética se queda encendida todo el tiempo para mantener la puerta cerrada. El módulo MOSFET lo hace bien: su corriente es pequeña, así que se mantiene frío. Ambos se activan cuando el pin está en HIGH, así que el código sigue igual. La cerradura tiene una bobina dentro, así que coloque el diodo en paralelo con ella: el lado con la franja (cátodo) al + de la cerradura, y el otro lado al − de la cerradura.

Todavía no hay ningún tutorial que use un relé y un módulo MOSFET para una cerradura electromagnética. El más parecido es el tutorial Arduino UNO R4 - Válvula de agua/líquido, porque una válvula también tiene una bobina y solo está encendida o apagada. Para el cableado del módulo MOSFET y los consejos de seguridad, consulte el tutorial Arduino UNO R4 - Módulo MOSFET.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

Arduino UNO R4 - Botón que controla la cerradura electromagnética

Visita el Arduino UNO R4 - Tutorial de control de botones para la cerradura electromagnética.
