Arduino UNO R4 - Sensor de temperatura - LCD

Este tutorial explica cómo usar Arduino UNO R4 para leer el valor de temperatura del sensor DS18B20 de un solo cable y mostrarlo en una pantalla LCD I2C.

Hardware Requerido

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Carcasa para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentación para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de temperatura y de la pantalla LCD

Aprende sobre sensores de temperatura y pantallas LCD, incluyendo su pinout, funciones y programación, en los tutoriales enlazados a continuación:

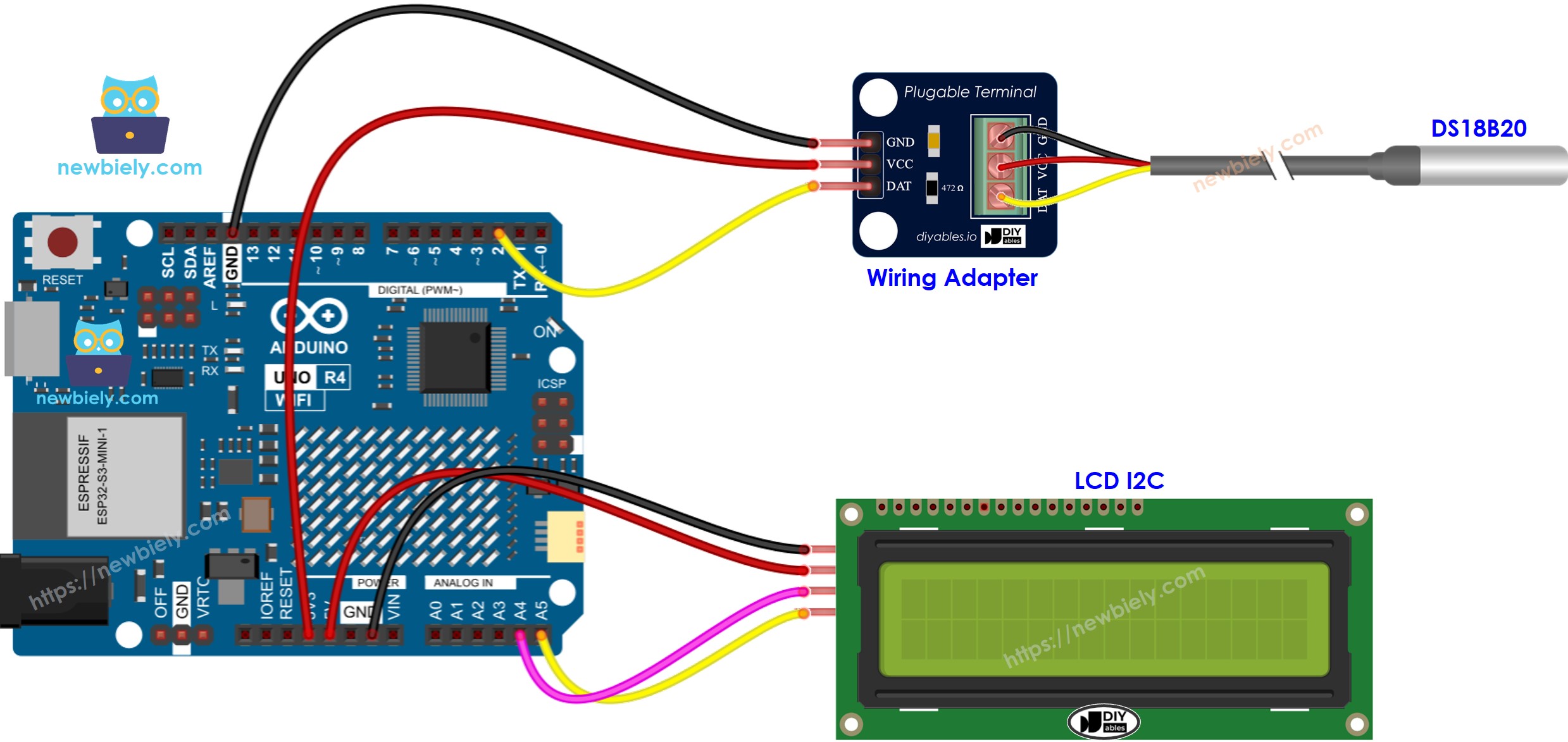

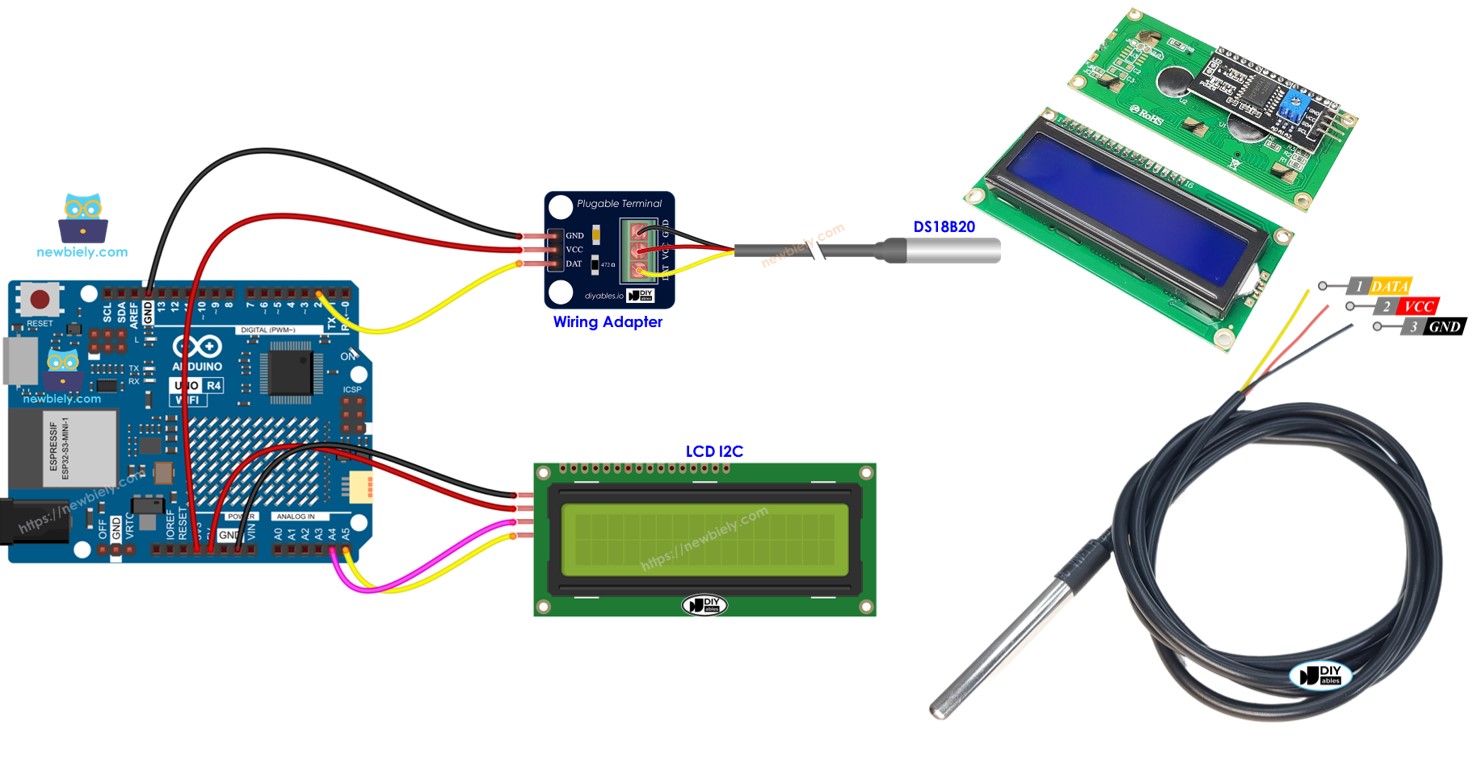

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

Arduino UNO R4 Código

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN 2 // The Arduino UNO R4 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float temperature_C; // temperature in Celsius float temperature_F; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Nota:

La dirección I2C del LCD podría variar según el fabricante. En nuestro código, utilizamos 0x27, que es la dirección indicada por el fabricante DIYables.

Pasos R\u00e1pidos

Siga estas instrucciones paso a paso:

Si es la primera vez que usas Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
Conecta la placa Arduino Uno R4 al sensor de temperatura DS18B20 y al LCD I2C según el diagrama proporcionado.
Conecta la placa Arduino Uno R4 a tu computadora mediante un cable USB.
Inicia el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
Haz clic en el icono Libraries ubicado en el lado izquierdo del IDE de Arduino.
Busca DallasTemperature y encuentra la librería de Miles Burton.
Haz clic en el botón Instalar para añadir la librería DallasTemperature.

Biblioteca Dallas Temperature para Arduino UNO R4

Necesita instalar una dependencia de la biblioteca
Haga clic en el botón Instalar Todo para instalar la biblioteca OneWire.

Busca LiquidCrystal I2C y encuentra la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para Arduino UNO R4

Copia el código y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para enviar el código al Arduino UNO R4

Coloque el sensor en agua caliente o fría, o sosténgalo en la mano.
Verifique la lectura en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulte Solución de problemas para LCD I2C.

Explicación del código

¡Consulta la explicación en los comentarios del código fuente para obtener detalles de cada línea!
