Arduino UNO R4 - Pantalla LCD 20x4

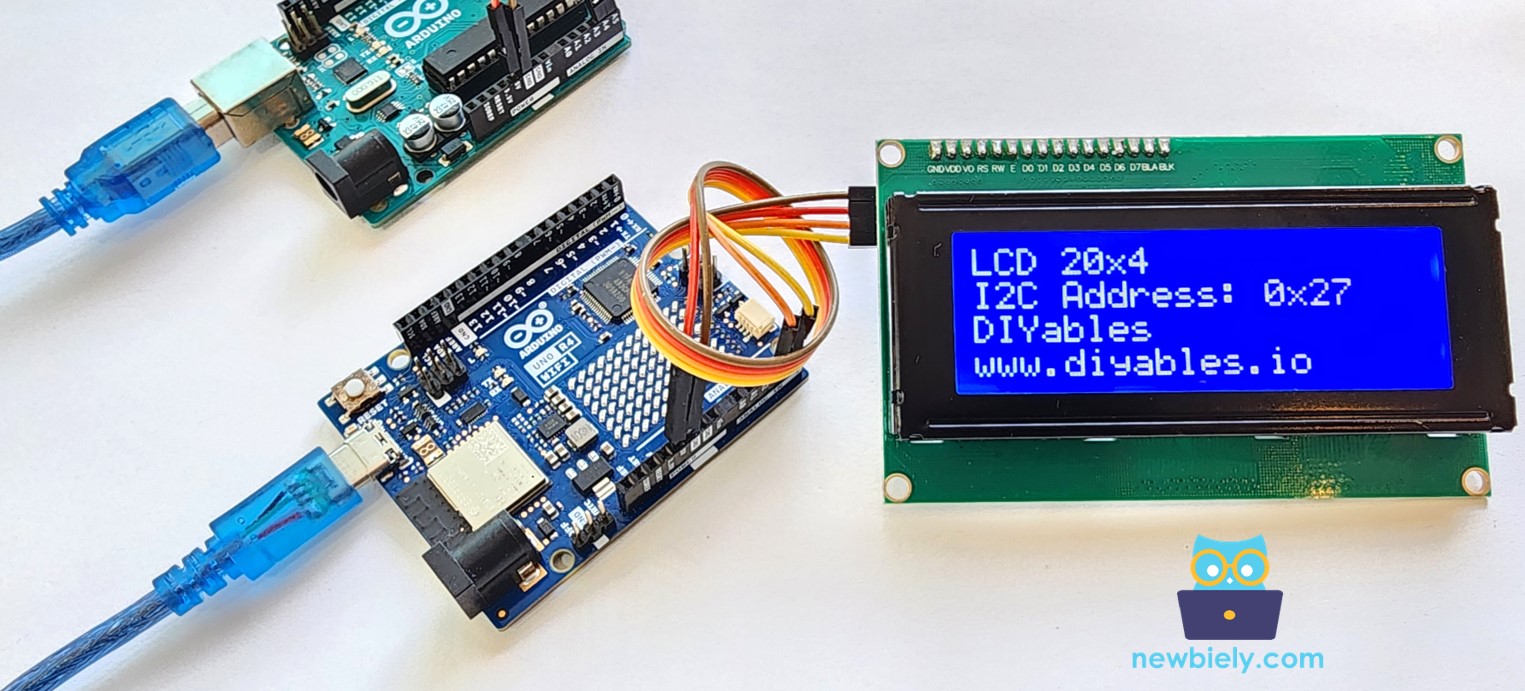

En este tutorial, te mostraremos cómo usar una pantalla LCD 20x4 con la placa Arduino UNO R4 utilizando una interfaz I2C. En detalle, aprenderemos:

Cómo conectar el LCD I2C 20x4 al Arduino UNO R4
Cómo programar el Arduino UNO R4 para mostrar información en el LCD I2C 20x4

Hardware Requerido

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD 20x4
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Carcasa para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentación para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la pantalla LCD I2C 20x4

Diagrama de pines

La pantalla LCD 20x4 I2C usa la interfaz I2C y tiene 4 pines:

Pin GND: conéctalo a GND (0V).
Pin VCC: conéctalo a VCC (5V) para alimentar la LCD.
Pin SDA: es para la señal de datos I2C.
Pin SCL: es para la señal de reloj I2C.

Coordenada LCD

La pantalla LCD I2C de 20x4 tiene 20 columnas y 4 filas. Las columnas y las filas comienzan desde 0.

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Ver La mejor forma de alimentar Arduino Uno R4 y otros componentes.

LCD I2C	Arduino UNO R4, Nano	Arduino Mega
Vin	5V	5V
GND	GND	GND
SDA	A4	20
SCL	A5	21

Cómo programar para LCD I2C

Usar la pantalla LCD es muy fácil con la biblioteca LiquidCrystal_I2C.

Añade la biblioteca:

#include <LiquidCrystal_I2C.h>

Crea un objeto LiquidCrystal_I2C con la dirección I2C, el número de columnas y el número de filas:

LiquidCrystal_I2C lcd(0x27, 20, 4); // Initialize LCD with I2C address 0x27, 20 columns, and 4 rows

Configurar la pantalla LCD.

lcd.init(); // Initialize the LCD display lcd.backlight(); // Turn on the backlight of the LCD

Coloque el cursor en la posición específica indicada por column_index y row_index.

lcd.setCursor(column_index, row_index);

Mostrar un mensaje en la pantalla LCD.

lcd.print("Hello World!");

※ Nota:

Los distintos fabricantes pueden usar direcciones I2C diferentes para la pantalla LCD. En nuestro ejemplo, usamos la dirección 0x27 tal como la indica el fabricante DIYables.

Código Arduino UNO R4

/* * Este código de Arduino UNO R4 fue desarrollado por es.newbiely.com * Este código de Arduino UNO R4 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lcd-20x4 */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 20, 4); // Initial setup for a 20 columns x 4 rows LCD with I2C address 0x27 void setup() { lcd.init(); // Initialize the LCD lcd.backlight(); // Turn on the backlight lcd.setCursor(0, 0); // Position cursor at the first row, first column lcd.print("LCD 20x4"); // Display text at the first row lcd.setCursor(0, 1); // Position cursor at the second row, first column lcd.print("I2C Address: 0x27"); // Display text at the second row lcd.setCursor(0, 2); // Position cursor at the third row, first column lcd.print("DIYables"); // Display text at the third row lcd.setCursor(0, 3); // Position cursor at the fourth row, first column lcd.print("www.diyables.io"); // Display text at the fourth row } void loop() { // TODO }

Pasos R\u00e1pidos

Sigue estas instrucciones paso a paso:

Si es la primera vez que usas Arduino Uno R4 WiFi/Minima, consulta el tutorial sobre configurar el entorno para Arduino Uno R4 WiFi/Minima en el IDE de Arduino.
Conecta el LCD I2C 20x4 al Arduino UNO R4 según el diagrama proporcionado.
Conecta la placa Arduino Uno R4 a tu computadora usando un cable USB.
Inicia el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Uno R4 adecuada (p. ej., Arduino Uno R4 WiFi) y el puerto COM.
Ve al icono de Bibliotecas en el lado izquierdo del IDE de Arduino.
Escribe "LiquidCrystal I2C" y busca la biblioteca LiquidCrystal_I2C de Frank de Brabander.
Pulsa el botón Instalar para añadir la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para Arduino UNO R4

Copia el código anterior y ábrelo en el IDE de Arduino.
Presiona el botón Subir en el IDE de Arduino para enviar el código a Arduino UNO R4.
Verifica el resultado en la pantalla LCD.

Intenta cambiar el texto y su ubicación.

Es posible que tu placa Arduino Uno R4 no suministre suficiente energía para la pantalla LCD. Si la pantalla LCD no tiene suficiente brillo o no muestra caracteres, utilice una fuente de alimentación externa para la pantalla LCD. Puede usar este conjunto divisor de alimentación como se muestra a continuación:

Cómo alimentar Arduino Uno R4 y componentes externos

Video Tutorial
