Comunicación entre dos Arduino Nano ESP32 mediante MQTT
En este tutorial, cubriremos lo siguiente:
- Comunicación bidireccional entre dos Arduino Nano ESP32 mediante MQTT.
- Ejemplo de aplicación: Usar un botón o interruptor conectado a Arduino Nano ESP32 #1 para controlar un LED conectado a Arduino Nano ESP32 #2 mediante MQTT.

Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Acerca de Arduino Nano ESP32 y MQTT
Tenemos un tutorial detallado sobre cómo usar Arduino Nano ESP32 con MQTT aquí:

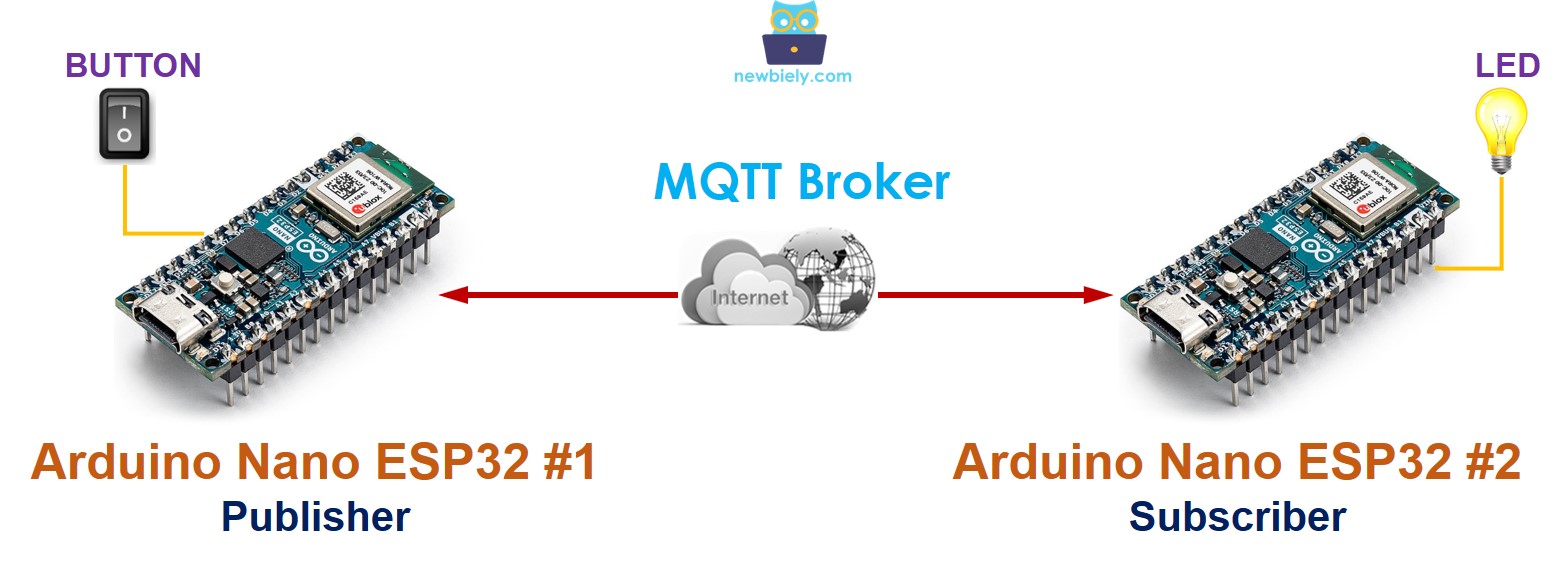

Comunicación entre dos Arduino Nano ESP32 mediante MQTT
Dos placas Arduino Nano ESP32 pueden comunicarse entre sí utilizando un servidor MQTT. Si prefiere que se comuniquen directamente sin usar un servidor MQTT, consulte el tutorial sobre Arduino Nano ESP32 a Arduino Nano ESP32 comunicación TCP Cliente/Servidor.
Cuando Arduino Nano ESP32 #1 y Arduino Nano ESP32 #2 intercambian datos a través de un broker MQTT:
- Ambos Arduino Nano ESP32 se conectan al broker MQTT.
- Para que Arduino Nano ESP32 #2 envíe datos a Arduino Nano ESP32 #1:
- Arduino Nano ESP32 #1 se suscribe a un tema, por ejemplo: arduino-nano-esp32-1/data.
- Arduino Nano ESP32 #2 puede enviar datos a Arduino Nano ESP32 #1 publicando los datos en el tema al que Arduino Nano ESP32 #1 está suscrito.
- De manera similar, para que Arduino Nano ESP32 #1 envíe datos a Arduino Nano ESP32 #2:
- Arduino Nano ESP32 #2 se suscribe a un tema, por ejemplo: arduino-nano-esp32-2/data.
- Arduino Nano ESP32 #1 puede enviar datos a Arduino Nano ESP32 #2 publicando los datos en el tema al que Arduino Nano ESP32 #2 está suscrito.
Siguiendo este método, dos placas Arduino Nano ESP32 pueden intercambiar datos de forma bidireccional.
Ejemplo de caso de uso
Vamos a realizar la siguiente aplicación: Un botón/conmutador conectado a Arduino Nano ESP32 #1 controla un LED conectado a Arduino Nano ESP32 #2 a través de MQTT.

Como se mencionó anteriormente, hay algunos protocolos de aplicación que podemos usar. En este ejemplo, para simplificarlo, definiremos un protocolo por nuestra cuenta (un protocolo definido por nosotros mismos).
Cómo funciona
Vamos a establecer un protocolo sencillo:
- Tanto Arduino Nano ESP32 #1 como Arduino Nano ESP32 #2 se conectan a un broker MQTT (servidor MQTT).
- Para Arduino Nano ESP32 #1:
- Arduino Nano ESP32 #1 envía un mensaje MQTT a un tópico cada vez que cambia el estado de un interruptor.
- Cuando el botón o interruptor se enciende, la carga útil del mensaje MQTT se establece en 1.
- Cuando el botón o interruptor se apaga, la carga útil del mensaje MQTT se establece en 0.
- Para Arduino Nano ESP32 #2:
- Arduino Nano ESP32 #2 se suscribe al tópico.
- Si Arduino Nano ESP32 #2 recibe un mensaje MQTT con una carga útil de 1, enciende un LED.
- Si Arduino Nano ESP32 #2 recibe un mensaje MQTT con una carga útil de 0, apaga el LED.

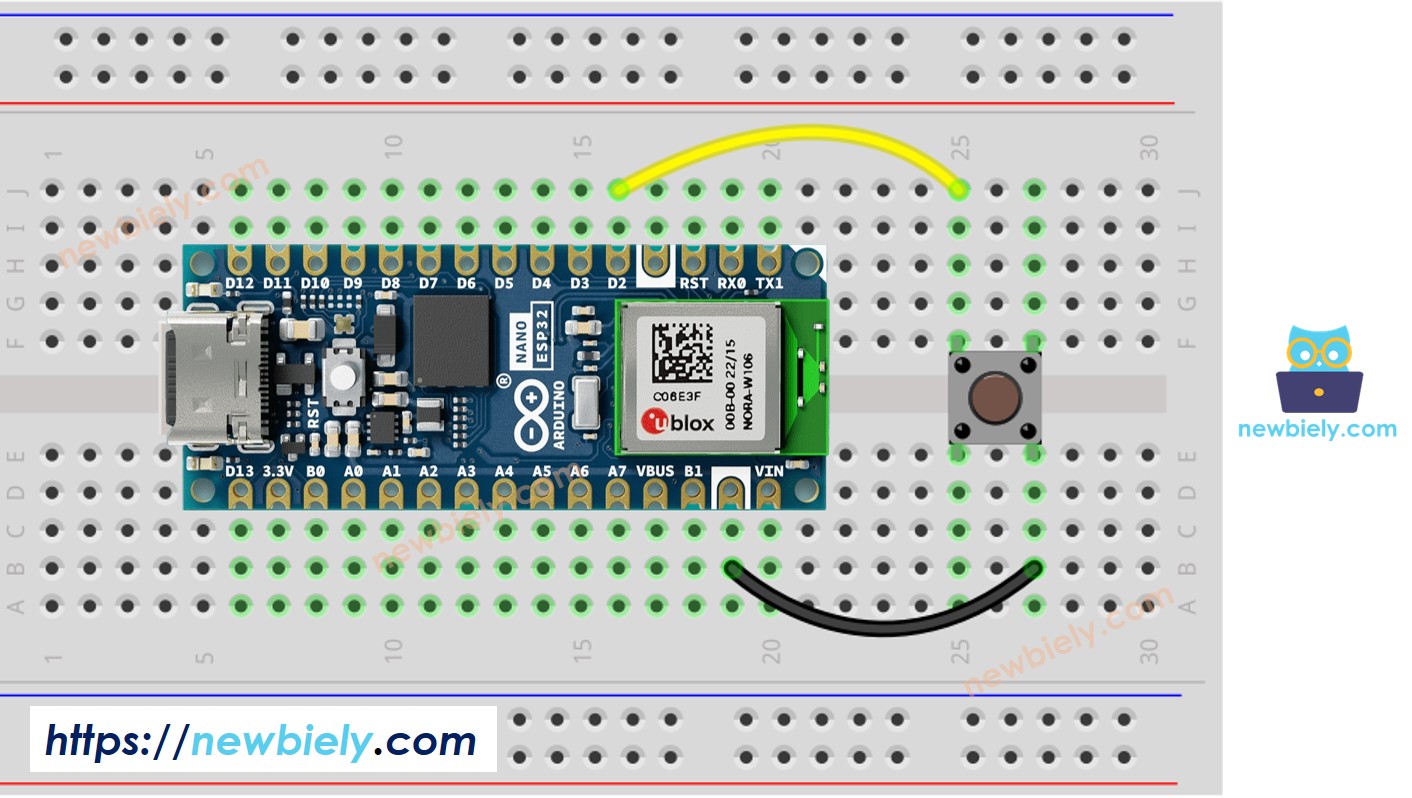

- Arduino Nano ESP32 #1 - Diagrama de cableado entre Arduino Nano ESP32 y el botón
- Arduino Nano ESP32 #2 - Diagrama de cableado entre Arduino Nano ESP32 y LED
Diagrama de cableado

This image is created using Fritzing. Click to enlarge image

This image is created using Fritzing. Click to enlarge image
Comunicación entre dos Arduino Nano ESP32 mediante MQTT
Código Arduino Nano ESP32 #1
Arduino Nano ESP32 Código #2
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecte los componentes de acuerdo con el diagrama proporcionado.
- Conecte la placa Arduino Nano ESP32 a su computadora mediante un cable USB.
- Inicie el IDE de Arduino en su computadora.
- Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Conecte un botón/interruptor a Arduino Nano ESP32 #1
- Conecte un LED a Arduino Nano ESP32 #2
- Abra el IDE de Arduino (llamado IDE de Arduino #1)
- Abra otra ventana del IDE de Arduino (llamado IDE de Arduino #2) haciendo clic en el icono del IDE de Arduino en su PC (¡importante!())

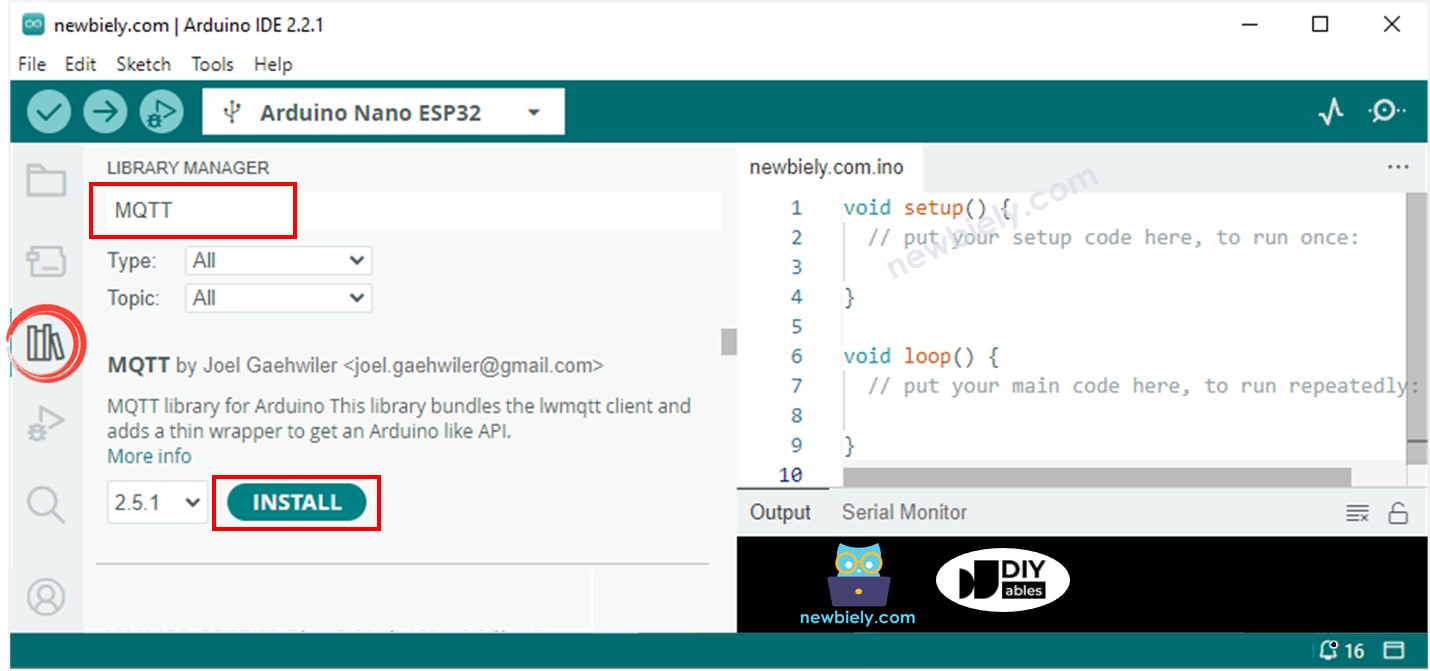

- Abra el Administrador de Bibliotecas haciendo clic en el icono Administrador de Bibliotecas en la barra de navegación izquierda del IDE de Arduino
- Escriba MQTT en la caja de búsqueda, luego busque la biblioteca MQTT de Joel Gaehwiler.
- Haga clic en el botón Instalar para instalar la biblioteca MQTT.

- Escribe ezButton en la caja de búsqueda, luego busca la biblioteca de botones de ArduinoGetStarted
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.

- Conectar Arduino Nano ESP32 #1 a la PC mediante un cable USB y seleccionar el puerto COM de Arduino Nano ESP32 #1 en el IDE de Arduino #1
- Conectar Arduino Nano ESP32 #2 a la PC mediante un cable USB y seleccionar el puerto COM de Arduino Nano ESP32 #2 en el IDE de Arduino #2
- Copiar el código de Arduino Nano ESP32 #1, pegarlo en el IDE de Arduino #1 y guardarlo (con el nombre Arduino Nano ESP32-1)
- Copiar el código de Arduino Nano ESP32 #2, pegarlo en el IDE de Arduino #2 y guardarlo (con el nombre Arduino Nano ESP32-2)
- Reemplaza la información de WiFi (SSID y contraseña) en ambos códigos con la tuya.
- Reemplaza la dirección del broker MQTT en ambos códigos (nombre de dominio o dirección IP).
- Cargar el código de Arduino Nano ESP32 #1 en Arduino Nano ESP32 #1
- Cargar el código de Arduino Nano ESP32 #2 en Arduino Nano ESP32 #2
- Abrir el Monitor Serial en el IDE de Arduino #1
- Abrir el Monitor Serial en el IDE de Arduino #2
- Presiona y mantén presionado el botón en Arduino Nano ESP32 #1 para ver el estado del LED en Arduino Nano ESP32 #2 (ENCENDIDO)
- Suelta el botón en Arduino Nano ESP32 #1 para ver el estado del LED en Arduino Nano ESP32 #2 (APAGADO)
- Presiona, mantén y suelta el botón varias veces.
- Ver la salida en ambos Monitores Serial
- Monitor Serial de Arduino Nano ESP32 #1
- Monitor Serial de Arduino Nano ESP32 #2
