Arduino Nano ESP32 - Zumbador

En este tutorial, vamos a aprender cómo programar Arduino Nano ESP32 para controlar un zumbador activo de 12 V para producir un sonido fuerte. Si quieres controlar un zumbador activo o pasivo de 5 V, consulta este tutorial de zumbador piezoeléctrico Arduino Nano ESP32.

Hay dos formas de controlar el zumbador de 12 V. Un relé es sencillo, pero hace clic cada vez que conmuta. Un módulo MOSFET hace el mismo trabajo sin ruido, y puede conmutar muy rápido. Esto es bueno para los pitidos de alarma. En este tutorial probaremos las dos formas.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×12V Active Buzzer
1×Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del zumbador activo de 12 V

El zumbador activo de 12V puede emitir un sonido fuerte, que es adecuado para el sistema de alarma.

Diagrama de pines

Arduino Nano ESP32 12 V Zumbador activo - Esquema de pines

El zumbador activo de 12 V suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse a la tierra de la fuente de alimentación de corriente continua.
  • Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de corriente continua.

Cómo controlar el zumbador activo de 12 V

Si un zumbador activo de 12 V está alimentado por una fuente de 12 V, emite un sonido. Para controlar un zumbador activo de 12 V, necesitamos usar un relé entre Arduino Nano ESP32 y el zumbador activo de 12 V. Arduino Nano ESP32 puede controlar el zumbador activo de 12 V a través del relé. Si no sabes sobre un relé (disposición de pines, cómo funciona, cómo programarlo, etc.), aprende sobre el relé en el Tutorial de relé para Arduino Nano ESP32

El módulo MOSFET es la segunda opción. Los pines, el interior y el código del módulo se explican en el tutorial Arduino Nano ESP32 - Módulo MOSFET.

Relé vs módulo MOSFET para un zumbador de 12 V

Relé Módulo MOSFET
Qué puede hacer encender o apagar el zumbador encender o apagar el zumbador
Ruido al conmutar un clic cada vez, mezclado con el pitido ningún ruido, solo se oye el pitido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Pitidos rápidos el relé hace un clic fuerte y se desgasta rápido sin problema
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del zumbador cualquier tensión que admita el relé unos 6 V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para ON/OFF lento, por ejemplo encendido unos segundos patrones de alarma con muchos pitidos cortos

Si el zumbador pita despacio, el relé está bien. Si quieres una alarma con muchos pitidos cortos, el módulo MOSFET es la mejor opción.

Diagrama de Cableado

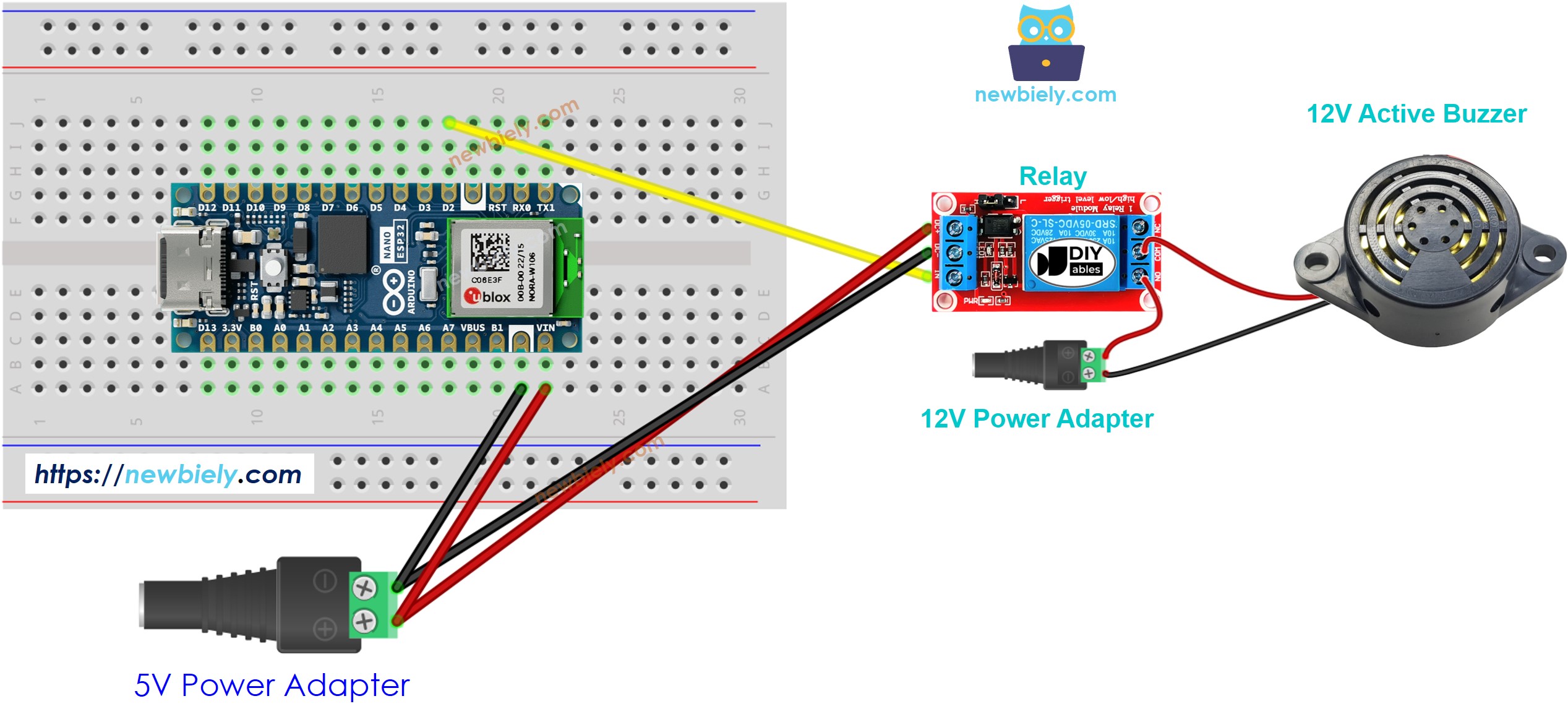

Diagrama de cableado del zumbador activo de 12 V para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

El diagrama de abajo muestra las mismas conexiones sin protoboard:

Diagrama de cableado del zumbador activo de 12 V para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado del zumbador activo de 12 V para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32

El código siguiente enciende repetidamente el zumbador activo de 12 V durante un segundo y lo apaga durante dos segundos.

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-buzzer */ #define RELAY_PIN D2 // The Arduino Nano ESP32 that connects to relay to control the 12V buzzer // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(1000); digitalWrite(RELAY_PIN, LOW); delay(2000); }

Pasos R\u00e1pidos

  • Si esta es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE
  • Conecta Arduino Nano ESP32 a la PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino Nano ESP32
  • Consulta el estado del zumbador activo de 12V

Explicación del código

Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo hacer pitidos de alarma con el módulo MOSFET

Ahora vamos a cambiar el relé por un módulo MOSFET. El zumbador funciona igual, pero no hay clic, así que puede pitar rápido como una alarma real.

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Desde Hacia
D9 del Arduino Nano ESP32 Pin PWM del módulo MOSFET
GND del Arduino Nano ESP32 Pin GND del módulo MOSFET
Adaptador de 12 V (+) Terminal + del módulo MOSFET
Cable rojo del zumbador (+) Terminal + del módulo MOSFET (el mismo que el + del adaptador)
Cable negro del zumbador (−) Terminal LOAD del módulo MOSFET
Adaptador de 12 V (−) Terminal − del módulo MOSFET

¿Quieres un montaje más limpio y seguro? Pon el Arduino Nano ESP32 sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

La mayoría de los zumbadores activos de 12 V tienen un pequeño circuito dentro y no necesitan un diodo flyback. Si tu zumbador es de tipo magnético (tiene una bobina dentro), añade un diodo 1N4007 o 1N5819 en paralelo con él. El lado con la franja (cátodo) va al + del zumbador, y el otro lado va al − del zumbador.

El pin del Arduino Nano ESP32 da solo 3.3 V, pero es suficiente para el módulo MOSFET. No se necesita un convertidor de nivel. Nunca conectes los 12 V a ningún pin del Arduino Nano ESP32.

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-buzzer */ #define MOSFET_PIN D9 // The Arduino Nano ESP32 pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Qué hace el zumbador: pita 10 veces rápido, luego hace un pitido largo y después se queda en silencio durante 3 segundos. Luego empieza de nuevo.

Un zumbador activo produce su propio sonido. Solo enciéndelo o apágalo por completo con digitalWrite(). No uses analogWrite() (PWM) para cambiar el volumen, porque el sonido será débil o extraño.

Pasos R\u00e1pidos

  • Haz la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Conecta el zumbador y el módulo MOSFET como se muestra en el diagrama. Mantén el adaptador de 12 V desenchufado.
  • Sube el código de arriba al Arduino Nano ESP32.
  • Enchufa el adaptador de 12 V.
  • Abre el Monitor Serie a 9600 baudios.
  • Escucha el zumbador: oyes los pitidos rápidos sin el clic del relé.
∞
