Arduino Nano ESP32 - Cerradura electromagnética
La cerradura electromagnética (también conocida como cerradura magnética, maglock o EM lock) es un componente importante del sistema de cierre de la puerta. Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 para controlar la cerradura electromagnética.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de la Cerradura Electromagnética

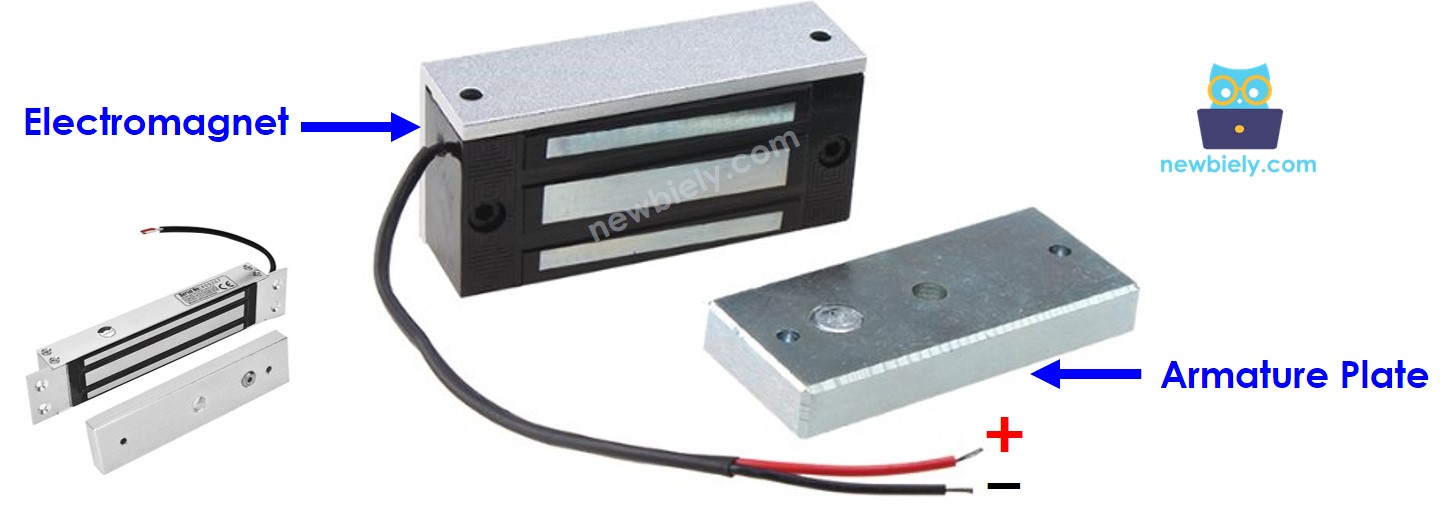

Diagrama de Pines de la Cerradura Electromagnética
La cerradura electromagnética está compuesta de dos componentes:
- Placa de armadura: esta pieza está unida a la parte móvil de la puerta
- Electroimán: esta pieza está fijada en el marco de la puerta. Tiene dos cables, que están conectados a una fuente de alimentación
Cuando la puerta está cerrada, dos componentes están en contacto entre sí.

Cómo funciona la cerradura electromagnética
- Cuando el electroimán está alimentado ⇒ el electroimán atrae a la placa de armadura ⇒ bloqueo
- Cuando el electroimán NO está alimentado ⇒ el electroimán NO atrae a la placa de armadura ⇒ desbloqueo
La cerradura electromagnética utiliza una fuente de alimentación de alta tensión (12V, 24V o 48V...). Por lo tanto, necesitamos usar un relé entre la cerradura electromagnética y el pin del Arduino Nano ESP32. Consulte el tutorial Arduino Nano ESP32 - Relay.
Si conectamos la cerradura electromagnética a un relé en modo normalmente abierto y usamos un pin del Arduino Nano ESP32 para controlar el relé:
- Cuando el pin del Arduino Nano ESP32 está en nivel bajo ⇒ el relé está abierto ⇒ la puerta está desbloqueada
- Cuando el pin del Arduino Nano ESP32 está en nivel alto ⇒ el relé está cerrado ⇒ la puerta está bloqueada

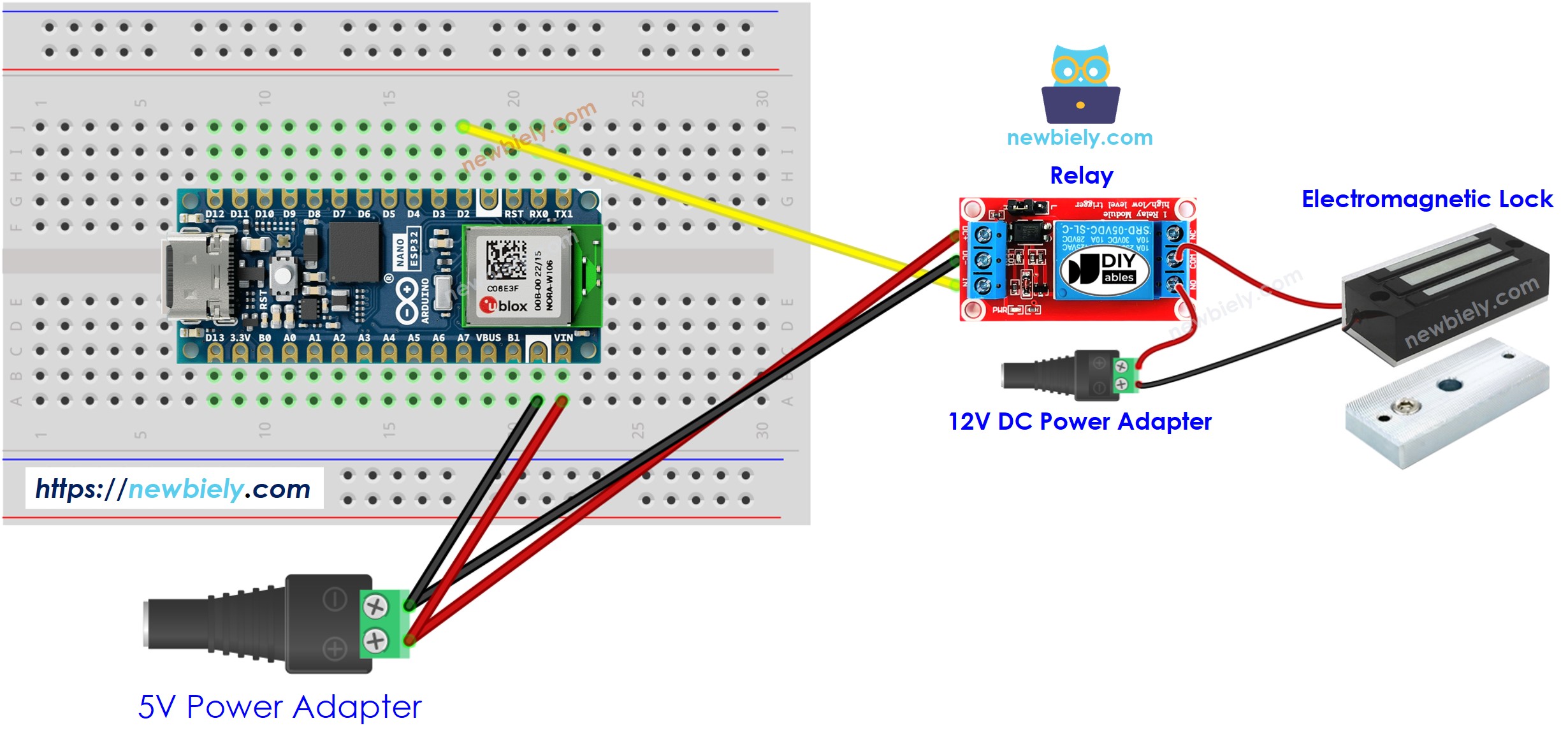

Diagrama de cableado entre la cerradura electromagnética y ES32

This image is created using Fritzing. Click to enlarge image
También puede montar este circuito sin protoboard. Este es el mismo cableado:

This image is created using Fritzing. Click to enlarge image
Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Solo conecta el Arduino Nano ESP32 a una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

This image is created using Fritzing. Click to enlarge image
Código de Arduino Nano ESP32
El código de abajo bloquea y desbloquea la puerta cada 5 segundos.
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
- Copia el código anterior y pégalo en el IDE de Arduino.
- Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino.
- Coloca la placa de armadura cerca del electroimán.
- Observa la atracción entre la placa de armadura y el electroimán.
Relé vs módulo MOSFET para la cerradura electromagnética
Este tutorial usa un relé para conmutar la cerradura electromagnética. Una cerradura electromagnética de 12V funciona con CC, así que un módulo MOSFET también puede conmutarla.
| Relé | Módulo MOSFET | |
|---|---|---|
| Control de la cerradura | bloquear o desbloquear | bloquear o desbloquear |
| Ruido al conmutar | un clic cada vez | ningún ruido |
| Tiempo de conmutación | lento (milisegundos) | muy rápido |
| Desgaste | los contactos envejecen con el uso | no tiene partes móviles que se desgasten |
| Funciona con | cerraduras de CA y CC | solo cerraduras de CC |
| Diodo flyback | la mayoría de los módulos de relé no lo necesitan | hay que añadir uno (1N4007 o 1N5819) |
| Aislamiento | sí | sí, con un optoacoplador PC817 |
| Ideal para | un montaje sencillo y común | una cerradura silenciosa que se queda encendida mucho tiempo |
Una cerradura electromagnética se queda encendida todo el tiempo para mantener la puerta cerrada. El módulo MOSFET lo hace bien: su corriente es pequeña, así que se mantiene frío. Ambos se activan cuando el pin está en HIGH, así que el código sigue igual. La cerradura tiene una bobina dentro, así que coloca el diodo en paralelo con ella: el lado con la franja (cátodo) al + de la cerradura, y el otro lado al − de la cerradura. El pin de 3.3V del Arduino Nano ESP32 es suficiente para controlar el módulo.
Todavía no hay ningún tutorial que use un relé y un módulo MOSFET para una cerradura electromagnética. El más parecido es el tutorial Arduino Nano ESP32 - Válvula de agua/líquido, porque una válvula también tiene una bobina y solo está encendida o apagada. Para el cableado del módulo MOSFET y los consejos de seguridad, consulta el tutorial Arduino Nano ESP32 - Módulo MOSFET.
