Arduino Nano ESP32 - Válvula de Agua/Líquido

Este tutorial proporciona instrucciones sobre cómo controlar el flujo de líquidos como agua, cerveza y aceite, utilizando Arduino Nano ESP32 y una válvula solenoide. También es aplicable para controlar el flujo de gas.

La válvula puede ser conmutada por un relé o por un módulo MOSFET. Los dos simplemente abren y cierran la válvula. La diferencia está en cómo conmutan: el módulo MOSFET no hace clic, es más rápido y no tiene contactos metálicos que se desgasten con el tiempo. Mostraremos primero el relé, y después cómo usar un módulo MOSFET.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Relé
1×(Alternativo) MOSFET Module (AOD4184, LR7843 or FR120N)
1×Liquid Solenoid Valve
1×Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de la válvula de agua/líquido

Distribución de pines

Pinout de la válvula de agua y líquidos para Arduino Nano ESP32

La válvula solenoide generalmente tiene dos terminales:

  • Pin positivo (+) (rojo): debe conectarse a 12 V de una fuente de alimentación de CC
  • Pin negativo (-) (negro u otro): debe conectarse a la tierra de la fuente de alimentación de CC

Cómo funciona la válvula de agua o líquidos

Normalmente, la válvula está cerrada. Cuando se aplica 12 V CC a los dos terminales, la válvula se abre y el agua o líquido puede fluir.

※ Nota:

  • Para ciertos tipos de válvulas, hay un conjunto de juntas en el interior, por lo que se requiere una presión mínima para abrir la válvula (después de aplicar 12 V de corriente continua). La presión puede generarse mediante el flujo del líquido.
  • Para ciertos tipos de válvulas, el líquido solo puede fluir en una dirección.

Cómo controlar la válvula solenoide de agua y líquidos

Si la válvula está alimentada por una fuente de 12 V, se abre. Para controlar la válvula, necesitamos usar un relé entre Arduino Nano ESP32 y la válvula. El Arduino Nano ESP32 puede controlar la válvula de solenoide mediante el relé. Obtén más información sobre el relé en el Arduino Nano ESP32 - Tutorial de relé.

En lugar de un relé, puedes usar un módulo MOSFET. Puedes ver cómo funciona este módulo en el tutorial Arduino Nano ESP32 - Módulo MOSFET.

Relé o módulo MOSFET para una válvula solenoide

Relé Módulo MOSFET
Control de la válvula abrir / cerrar abrir / cerrar (sin PWM para una válvula)
Sonido del interruptor hace clic silencioso
Respuesta lenta, unos milisegundos muy rápida
Desgaste los contactos se desgastan sin contactos móviles
Tipo de válvula válvula de CA o CC solo válvula de CC
Alimentación de la válvula cualquiera, según la capacidad del relé unos 6 V o más
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Bueno para válvulas de CA, uso simple válvulas de CC que abren y cierran a menudo

Una válvula solenoide debe estar totalmente abierta o totalmente cerrada, así que no uses PWM con ella. Las dos formas dan el mismo resultado. Elige el módulo MOSFET para una válvula de 12 V CC que conmuta muchas veces al día. Elige el relé para una válvula de CA.

Diagrama de Cableado

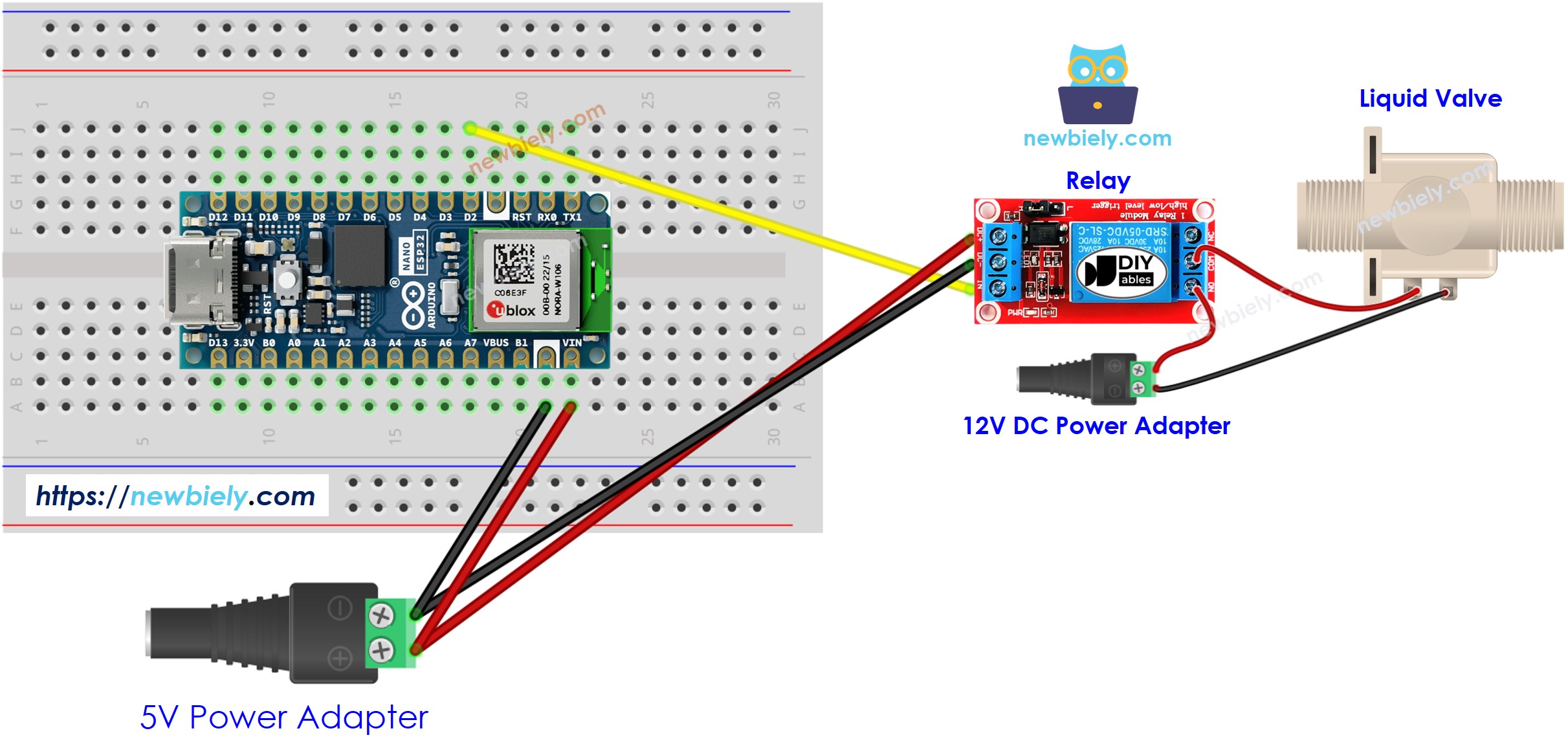

Diagrama de cableado de la válvula de agua para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado de la válvula de agua para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables jumper pueden soltarse cuando mueves el proyecto. Pon el Arduino Nano ESP32 sobre una Placa de Expansión de Terminales de Tornillo para Arduino Nano y aprieta cada cable bajo un tornillo. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

Diagrama de cableado de la válvula de agua para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32

El código de abajo enciende repetidamente la válvula de agua en cinco segundos y la apaga en cinco segundos,

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-water-liquid-valve */ #define RELAY_PIN D2 // The Arduino Nano ESP32 pin connected to the water valve via the relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

  • Si es nuevo en Arduino Nano ESP32, consulte el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
  • Conecte los componentes de acuerdo con el diagrama proporcionado.
  • Conecte la placa Arduino Nano ESP32 a su computadora mediante un cable USB.
  • Inicie el IDE de Arduino en su computadora.
  • Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente. Copie el código anterior y péguelo en el IDE de Arduino.
  • Compilar y cargar el código en la placa Arduino Nano ESP32 haciendo clic en el botón Cargar en el IDE de Arduino.
  • Verifique el caudal de agua.

Explicación del código

El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!

Cómo usar el módulo MOSFET para controlar la válvula de agua/líquido

Puedes quitar el relé y poner un módulo MOSFET en su lugar. La válvula sigue solo abriéndose y cerrándose, pero sin clic.

En esta página, el relé usa D2 y el módulo MOSFET usa D9. Como los pines son distintos, cada cableado tiene su propio código.

Diagrama de cableado

Diagrama de cableado de la válvula de agua con módulo MOSFET para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado de la válvula de agua con módulo MOSFET para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 / Alimentación Módulo MOSFET
D9 pin PWM
GND pin GND
Adaptador de 12 V + terminal +
Válvula + (rojo) terminal + (compartido con el + del adaptador)
Válvula − terminal LOAD
Adaptador de 12 V − terminal −

¿Quieres que el cableado se quede en su sitio? El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de la válvula de agua con módulo MOSFET para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

La válvula tiene una bobina dentro, así que añade un diodo de rueda libre (flyback) (1N4007 o 1N5819) en sus dos terminales. El lado de la franja (cátodo) va al + de la válvula.

Código

El código de abajo tiene la misma idea que el código del relé: pone D9 en HIGH para abrir la válvula durante 5 segundos, luego en LOW para cerrarla durante 5 segundos, una y otra vez.

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-water-liquid-valve */ #define MOSFET_PIN D9 // The Arduino Nano ESP32 pin D9 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Una válvula solo debe recibir ON total u OFF total, nunca PWM. Por eso esta página no usa el código de atenuación del tutorial del módulo MOSFET.

Pasos R\u00e1pidos

  • Conecta los componentes según el diagrama de arriba.
  • Conecta el Arduino Nano ESP32 a tu computadora y abre el IDE de Arduino, como en los Quick Steps del relé.
  • Copia el código de arriba, luego compílalo y súbelo al Arduino Nano ESP32.
  • Enchufa el adaptador de 12 V.
  • Comprueba el flujo de agua. La válvula se abre durante 5 segundos y se cierra durante 5 segundos, pero ahora sin ningún clic.

Consejo: el módulo MOSFET solo puede conmutar CC, y la alimentación de la válvula debe ser de unos 6 V o más. Si tu válvula funciona con CA, usa el relé.
