Arduino Nano ESP32 - Sensor de temperatura - LCD

Este tutorial te enseña cómo usar Arduino Nano ESP32 para leer la temperatura del sensor DS18B20 y mostrarla en un LCD I2C 16x2.

Hardware Requerido

1	×	Arduino Nano ESP32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de temperatura y de la pantalla LCD

Tenemos tutoriales específicos sobre un sensor de temperatura y una pantalla LCD. Cada tutorial contiene información detallada y instrucciones paso a paso sobre el pinout del hardware, el principio de funcionamiento, la conexión de cableado al ESP32, código de Arduino Nano ESP32... Obtén más información sobre ellos en los siguientes enlaces:

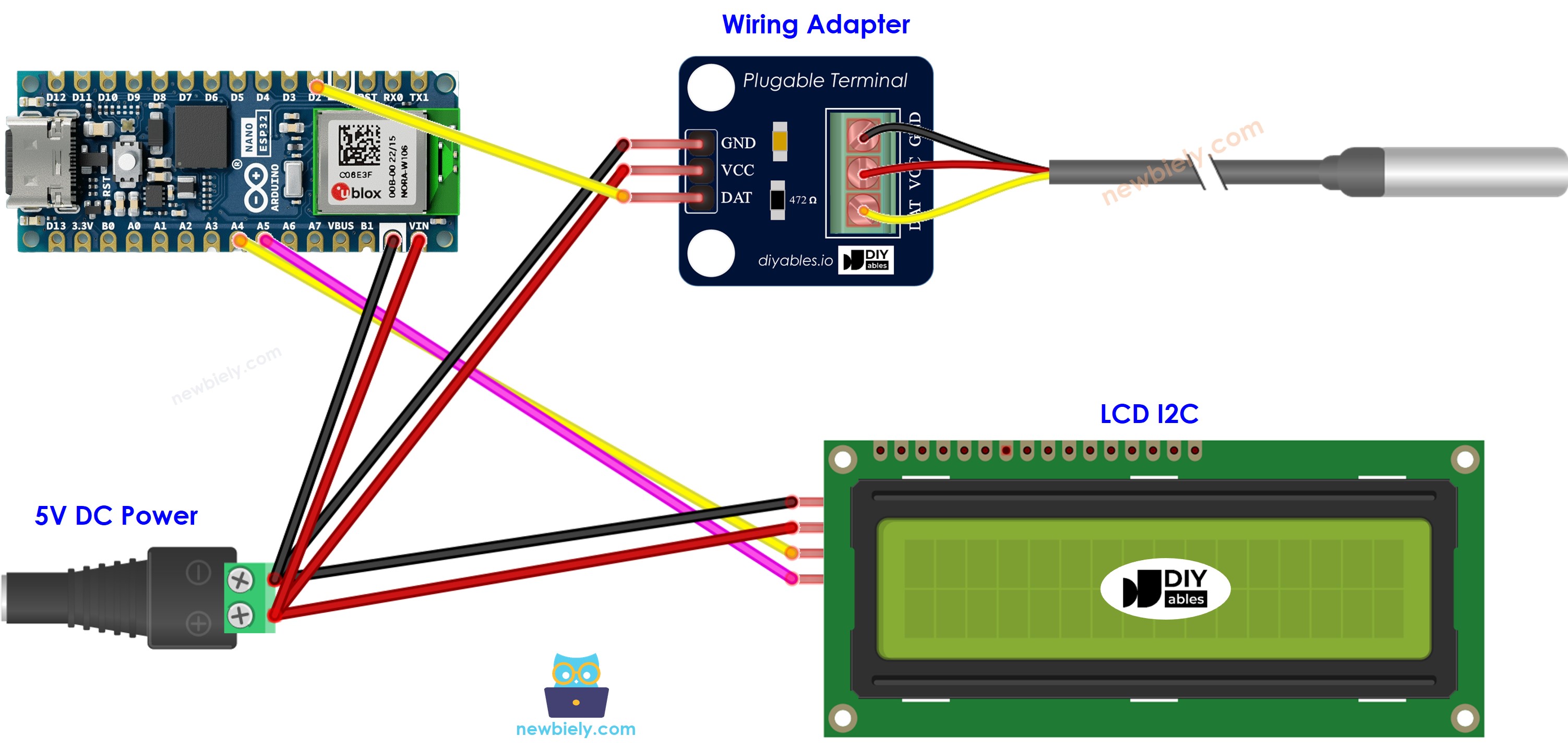

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> #define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); DallasTemperature DS18B20(&oneWire); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float tempC; // temperature in Celsius float tempF; // temperature in Fahrenheit void setup() { DS18B20.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures tempC = DS18B20.getTempCByIndex(0); // read temperature in Celsius tempF = tempC * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // display position lcd.print(tempC); // display the temperature in Celsius lcd.print((char)223); // display ° character lcd.print("C"); lcd.setCursor(0, 1); // display position lcd.print(tempF); // display the temperature in Fahrenheit lcd.print((char)223); // display ° character lcd.print("F"); delay(500); }

※ Nota:

La dirección I2C del LCD puede ser diferente según el fabricante. En el código, usamos la dirección 0x27, que especifica el fabricante DIYables.

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
Conecta los componentes de acuerdo con el diagrama proporcionado.
Conecta la placa Arduino Nano ESP32 a tu computadora con un cable USB.
Abre el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
Haz clic en el icono Bibliotecas en la barra lateral izquierda del IDE de Arduino.
Busca “DallasTemperature” en la caja de búsqueda, luego localiza la biblioteca DallasTemperature de Miles Burton.
Haz clic en el botón Instalar para instalar la biblioteca DallasTemperature.

Biblioteca Dallas Temperature para Arduino Nano ESP32

Se le pedirá que instale la dependencia. Haga clic en el botón Instalar Todo para instalar la biblioteca OneWire.

Biblioteca OneWire para Arduino Nano ESP32

Escribe “LiquidCrystal I2C” en la caja de búsqueda, luego busca la biblioteca LiquidCrystal_I2C de Frank de Brabander
Haz clic en el botón Install para instalar la biblioteca LiquidCrystal_I2C

Biblioteca LiquidCrystal I2C para Arduino Nano ESP32

Copia el código anterior y pégalo en el IDE de Arduino.
Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir del IDE de Arduino.
Haz que el sensor esté más caliente o más frío sujetándolo con la mano, o sumergiéndolo en agua caliente y fría.
Mira el resultado en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C

Explicación del código línea por línea

El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. ¡Por favor lea los comentarios en el código!
