Arduino Nano ESP32 - Tira de LEDs
En este tutorial, vamos a aprender cómo programar un Arduino Nano ESP32 para controlar una tira de LEDs y hacer que emita luz.
Un relé o un módulo MOSFET puede ir entre el Nano ESP32 y la tira. Con un relé, la tira solo puede estar encendida o apagada. Con un módulo MOSFET, la tira también puede estar encendida o apagada, y además puedes atenuarla a cualquier brillo con PWM, sin ningún clic. Este tutorial cubre las dos formas.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de la tira de LED
Una tira de LEDs, también conocida como cinta de LEDs o cinta LED, es una placa de circuito flexible con LEDs montados en superficie que emiten luz. Estas tiras son versátiles y se utilizan comúnmente para iluminación decorativa en diversas aplicaciones. Las tiras de LEDs vienen en una gama de colores y a menudo se utilizan para proporcionar iluminación ambiental, iluminación de acento o efectos de iluminación decorativa.
Las tiras de LED vienen en dos tipos principales:
- Tiras de LEDs direccionables: En este tipo, el color y el brillo de cada LED individual en la tira pueden ser controlados de forma independiente. Esta capacidad se debe a que cada LED tiene una dirección específica asignada.
- Tiras de LEDs no direccionables: En cambio, las tiras de LEDs no direccionables permiten controlar el color y el brillo, pero este control se aplica de forma uniforme a todos los LEDs de la tira.
Este tutorial se centrará en las tiras de LED no direccionables. Para las tiras de LED direccionables, consulte los siguientes tutoriales:
Pinout de tira LED no direccionable
La tira de LEDs no direccionables tiene dos tipos principales:
- Tira de LEDs no direccionable de un solo color: solo un color definido por el fabricante.
- Tira de LEDs RGB no direccionable: de cualquier color.
Una tira de LEDs de un solo color no direccionable suele tener dos pines:
- Pin 12V/24V: debe conectarse al pin positivo de la fuente de alimentación DC de 12V o 24V
- Pin GND: debe conectarse al pin negativo de la fuente de alimentación DC de 12V o 24V
Una tira de LEDs RGB no direccionable suele tener cuatro pines:
- Pin de 12V/24V: debe conectarse al pin positivo de la fuente de alimentación DC de 12V o 24V
- Pin R: Este pin se usa para controlar el color rojo. Conectar este pin al pin negativo de la fuente de alimentación habilita el color rojo
- Pin G: Este pin se usa para controlar el color verde. Conectar este pin al pin negativo de la fuente de alimentación habilita el color verde
- Pin B: Este pin se usa para controlar el color azul. Conectar este pin al pin negativo de la fuente de alimentación habilita el color azul

Aprenderemos cómo controlar ambos tipos con Arduino Nano ESP32 uno por uno.
Tira de LEDs con relé o módulo MOSFET
Además del relé, un módulo MOSFET puede conmutar una tira no direccionable. Para aprender este módulo (pines, cómo funciona, código), consulta el tutorial Arduino Nano ESP32 - Módulo MOSFET.
| Relé | Módulo MOSFET | |
|---|---|---|
| Control de la luz | encendida o apagada | encendida, apagada y atenuación a cualquier brillo (PWM) |
| Ruido al conmutar | clic | silencioso |
| Velocidad de conmutación | lenta, milisegundos | muy rápida, lo bastante para PWM |
| Vida útil | los contactos se desgastan | larga, sin piezas móviles |
| Carga | CA o CC | solo CC |
| Alimentación de la tira | cualquiera, dentro de la capacidad del relé | al menos unos 6 V (las tiras de 12 V y 24 V sirven) |
| Aislamiento de la placa | sí (bobina y contactos) | sí (optoacoplador PC817) |
| Elígelo para | simple encendido/apagado, luces de CA | atenuación, efectos, conmutación rápida y frecuente |
Para una tira de 12 V o 24 V, el módulo MOSFET es la opción más agradable, porque puedes subir y bajar la luz poco a poco. Una tira RGB tiene tres canales de color (R, G, B), así que necesita tres módulos MOSFET, uno por canal, igual que necesita tres relés.
Cómo controlar una tira de LED de un solo color no direccionable.
Si la tira LED de 12 V está alimentada por una fuente de alimentación de 12 V, emite luz. Para controlar una tira LED de 12 V, necesitamos usar un relé entre el Arduino Nano ESP32 y la tira LED de 12 V. El Arduino Nano ESP32 puede controlar la tira LED de 12 V a través del relé. ¿No está familiarizado con el relé, incluidas sus conexiones de pines, funcionamiento y programación? Aprenda sobre el relé en el Tutorial de relé para Arduino Nano ESP32
Diagrama de cableado.

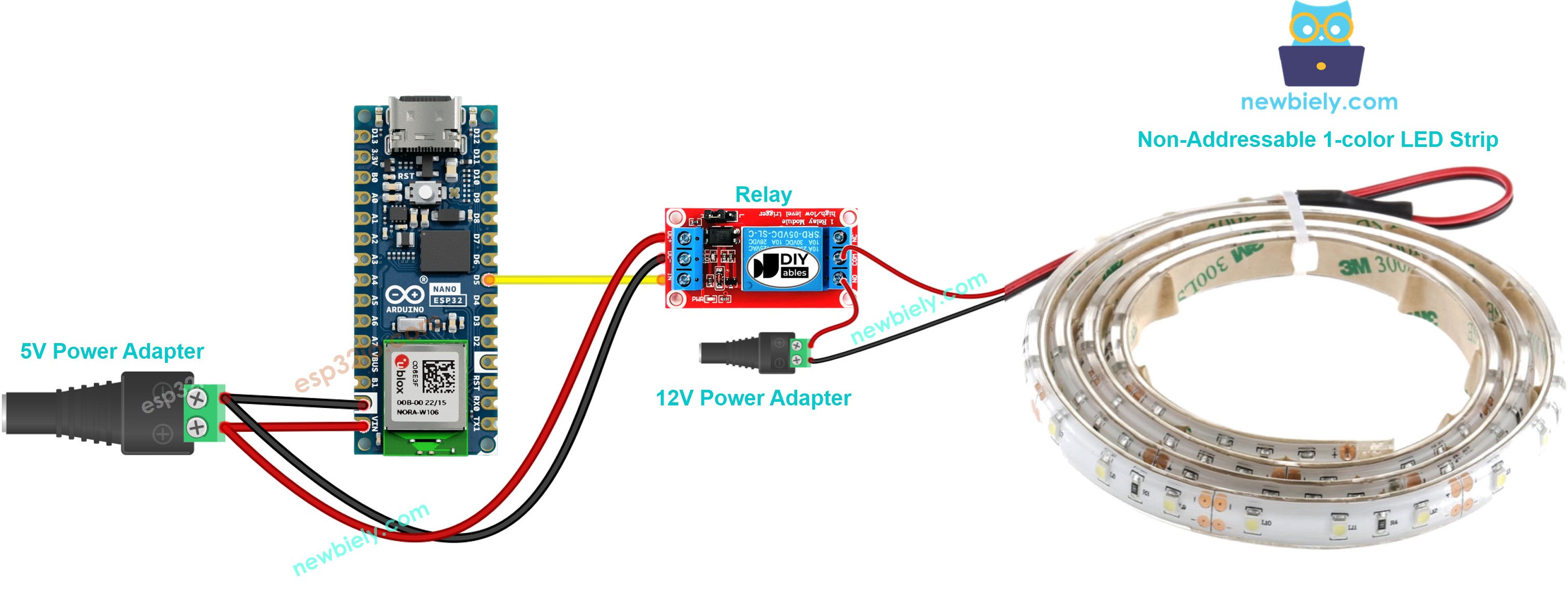

Diagrama de cableado entre Arduino Nano ESP32 y tira de LEDs de un solo color no direccionables

This image is created using Fritzing. Click to enlarge image
Si piensas conservar este circuito, considera usar borneras de tornillo. En este caso, usa una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El Arduino Nano ESP32 se conecta a ella y cada pin tiene una bornera de tornillo. Aquí está el mismo circuito cableado con la placa de borneras de tornillo:

This image is created using Fritzing. Click to enlarge image

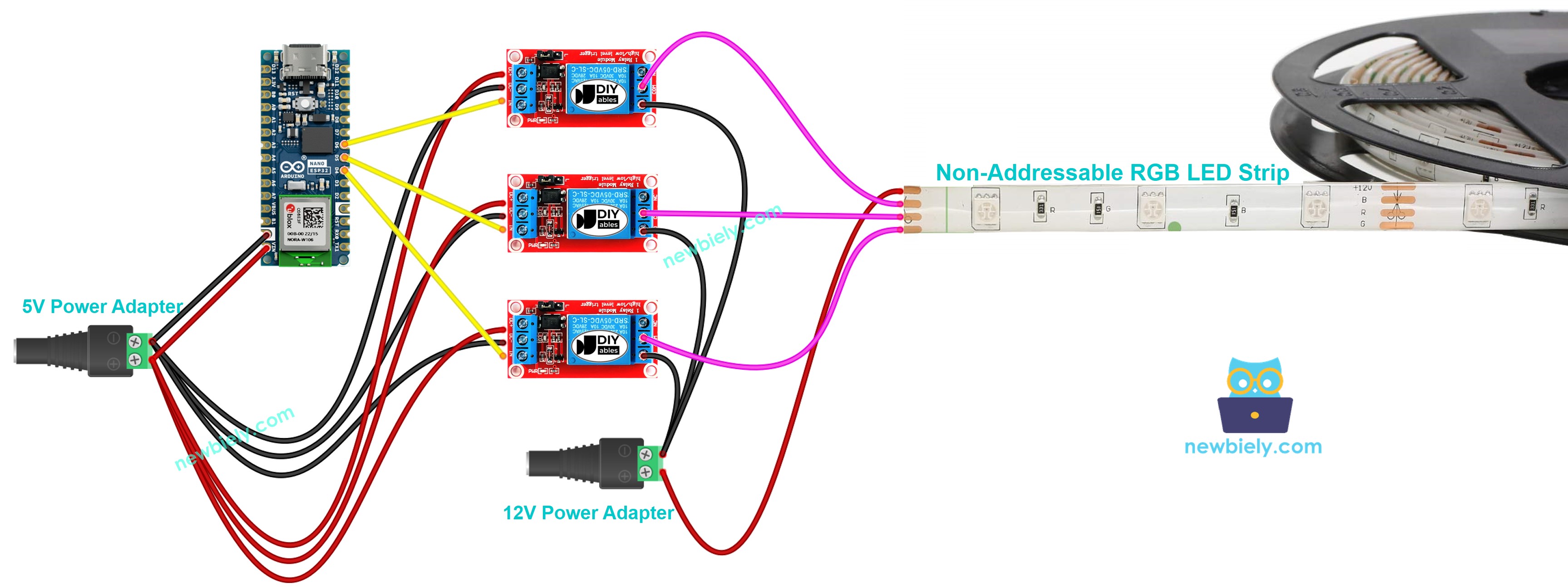

Diagrama de cableado entre Arduino Nano ESP32 y tira de LEDs RGB no direccionable.

This image is created using Fritzing. Click to enlarge image
Arduino Nano ESP32 Código
Código para Arduino Nano ESP32 para controlar una tira de LEDs de un solo color no direccionables.
El código que se muestra a continuación enciende repetidamente la tira de LEDs en 5 segundos y la apaga en 5 segundos.
Código para Arduino Nano ESP32 para controlar una tira de LEDs RGB no direccionables.
El código de abajo controla repetidamente el color de la tira LED RGB (rojo, verde, azul, amarillo, magenta, cian y blanco)
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecta los componentes de acuerdo con el diagrama proporcionado.
- Conecta la placa Arduino Nano ESP32 a tu computadora usando un cable USB.
- Abre el IDE de Arduino en tu computadora.
- Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Conecta Arduino Nano ESP32 al PC mediante un cable USB.
- Abre el IDE de Arduino, selecciona la placa y el puerto correctos.
- Copia el código anterior y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para subir el código a Arduino Nano ESP32.
- Consulta el estado de la tira de LEDs.
Explicación del código
Puedes encontrar la explicación en la línea de comentarios del código Arduino anterior.
Tenga en cuenta que, para controlar el brillo y otros colores de una tira de LED no direccionable, necesitamos usar el controlador L298N en lugar de un relé.
Código Arduino Nano ESP32 - Atenuar la tira de LEDs con módulo MOSFET
Esta parte usa un módulo MOSFET en lugar del relé para cambiar el brillo de una tira de LEDs de un solo color.
Diagrama de cableado entre Arduino Nano ESP32, módulo MOSFET y tira de LEDs de un solo color

This image is created using Fritzing. Click to enlarge image
¿No tiene protoboard? El mismo circuito se puede cablear sin ella, como se muestra abajo:

This image is created using Fritzing. Click to enlarge image
Si el proyecto va a funcionar mucho tiempo, o dentro de una caja, es mejor fijar los cables con tornillos. Una Placa de Expansión de Terminales de Tornillo para Arduino Nano resuelve esto. Conecta el Arduino Nano ESP32 a ella y atornilla los cables. Abajo está el diagrama de cableado con la placa de borneras de tornillo.

This image is created using Fritzing. Click to enlarge image
- D9 del Nano ESP32 al pin PWM del módulo
- GND del Nano ESP32 al pin GND del módulo
- Adaptador de 12 V + al terminal +
- Pin de 12 V de la tira de LEDs también al terminal +
- Pin GND de la tira de LEDs al terminal LOAD
- Adaptador de 12 V − al terminal −
Una tira de LEDs no tiene bobina, así que no necesitas diodo de rueda libre (flyback). Para una tira de 24 V, solo usa un adaptador de 24 V. Los tres módulos aceptan 24 V.
Código
Es el mismo código que en el tutorial del módulo MOSFET. La tira brilla a pleno brillo durante 2 segundos, se apaga durante 2 segundos, luego brilla más del 10% al 100% y se atenúa de nuevo hasta 0%.
Pasos R\u00e1pidos
- Haz la configuración del IDE de los Quick Steps del relé de arriba, si aún no la has hecho.
- Haz el cableado que se muestra en el diagrama, pero deja el adaptador de 12 V desenchufado.
- Sube el código al Arduino Nano ESP32.
- Enchufa el adaptador de 12 V.
- Abre el Monitor Serie, con la velocidad en 9600 baudios.
- Mira cómo la tira aparece y se desvanece poco a poco.
Consejo: el módulo MOSFET maneja solo CC, y la alimentación de la tira debe ser de al menos unos 6 V. Para lámparas de CA, usa el relé.
