Arduino Nano ESP32 - Sensor ultrasónico - LED

Este tutorial te enseña cómo usar Arduino Nano ESP32 y un sensor ultrasónico para controlar el LED. En detalle:

El Arduino Nano ESP32 enciende automáticamente el LED cuando un objeto está cerca del sensor ultrasónico.
El Arduino Nano ESP32 apaga automáticamente el LED cuando un objeto está lejos del sensor ultrasónico.

Hardware Requerido

1	×	Arduino Nano ESP32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor Ultrasoníco
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor ultrasónico

Tenemos tutoriales específicos sobre LED y sensor ultrasónico. Cada tutorial contiene información detallada e instrucciones paso a paso sobre el pinout de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para Arduino Nano ESP32. Obtén más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

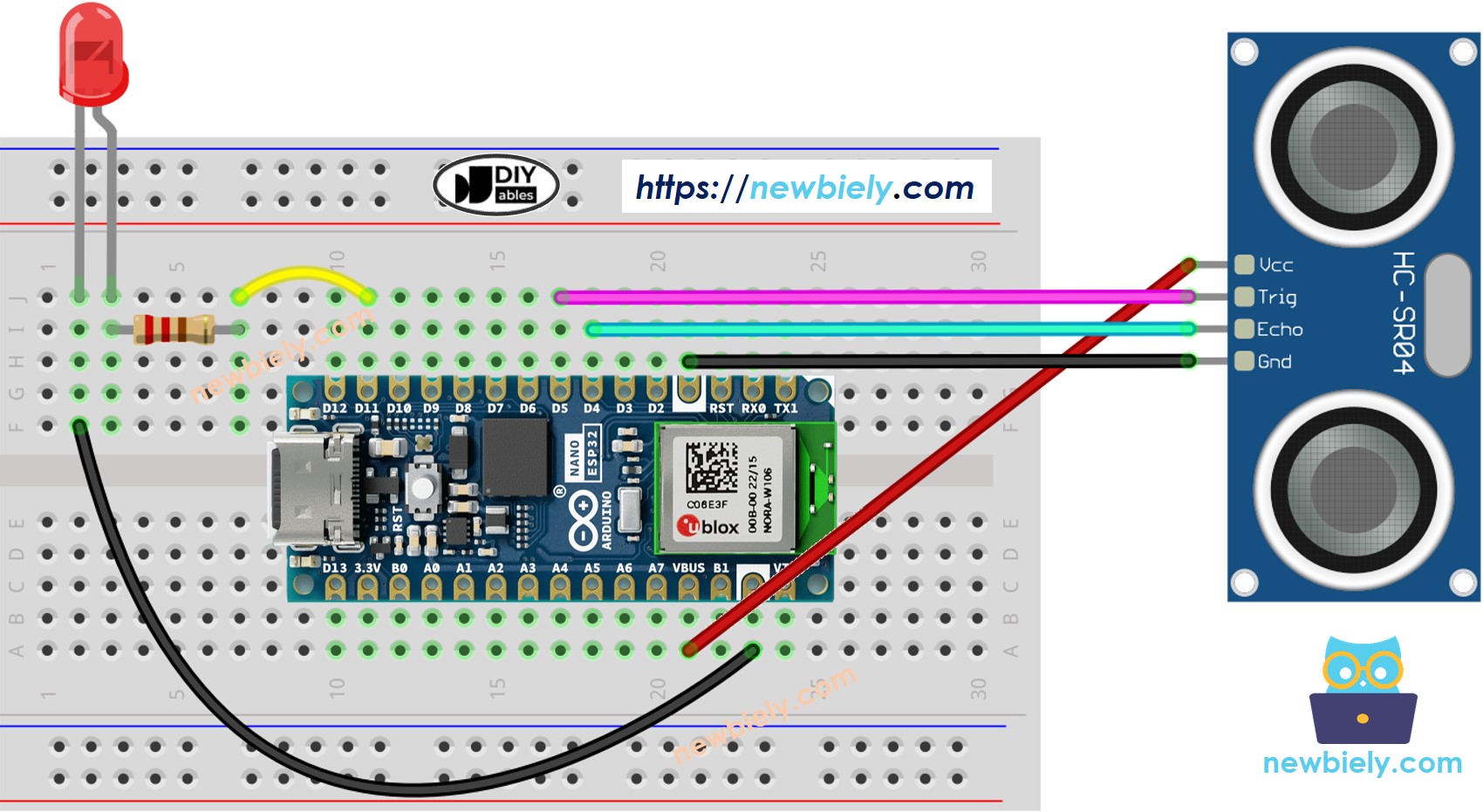

Diagrama de cableado con fuente de alimentación desde un cable USB.

This image is created using Fritzing. Click to enlarge image

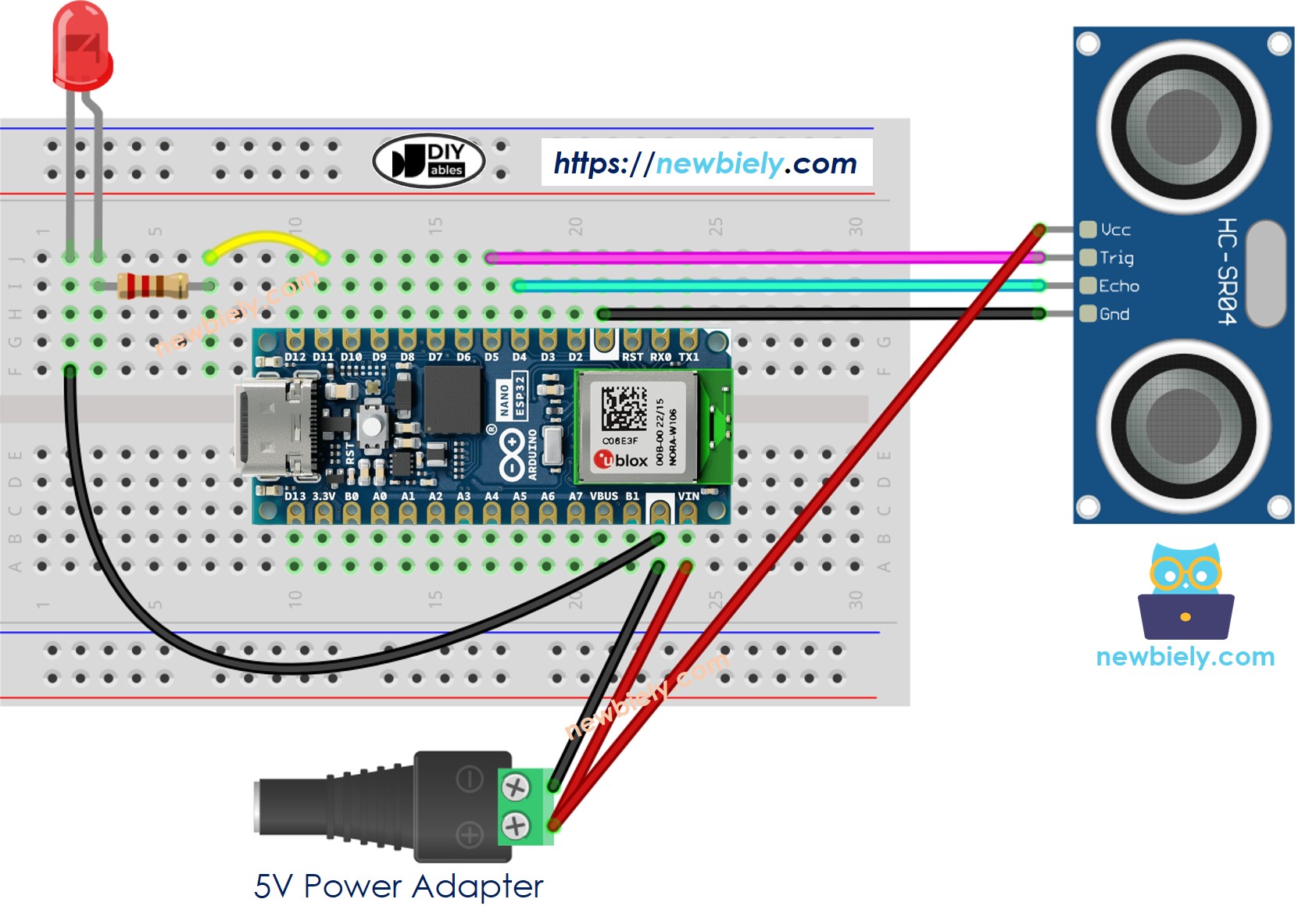

El diagrama de cableado con fuente de alimentación proveniente de un adaptador de 5 V.

Arduino Nano ESP32 sensor ultrasónico LED diagrama de cableado fuente de alimentación de 5 V

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ultrasonic-sensor-led */ #define TRIG_PIN D5 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D4 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's ECHO pin #define LED_PIN D11 // The Arduino Nano ESP32 pin connected to LED's pin #define DISTANCE_THRESHOLD 50 // centimeters // variables will change: float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set ESP32 pin to output mode pinMode(ECHO_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
Conecta los componentes de acuerdo con el diagrama proporcionado.
Conecta la placa Arduino Nano ESP32 a tu computadora con un cable USB.
Inicia el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente. Copia el código anterior y pégalo en el IDE de Arduino.
Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Upload en el IDE de Arduino
Mueve tu mano frente al sensor
Observa el cambio en el estado del LED

Explicación del código línea por línea

El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. Por favor, lea los comentarios en el código.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
