Arduino Nano ESP32 - medir voltaje

En esta guía aprenderemos a usar un Arduino Nano ESP32 para medir voltaje entre 0 V y 25 V con un sensor de voltaje. Explicaremos:

Cómo conectar el sensor de voltaje con Arduino Nano ESP32
Cómo escribir código para Arduino Nano ESP32 para medir el voltaje del sensor

Sensor de voltaje para Arduino Nano ESP32

Hardware Requerido

1	×	Arduino Nano ESP32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Voltage Sensor
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de voltaje

Un sensor de voltaje es un dispositivo que ya incorpora un circuito divisor de voltaje, utilizando resistencias muy precisas para facilitar la medición del voltaje. Incluye dos resistencias: una de 30 kΩ y la otra de 7,5 kΩ. Si el ADC utiliza una tensión de referencia de 5 V, este sensor puede medir voltajes de 0 a 25 V de CC. Cuando la tensión de referencia sea de 3,3 V para el ADC, el sensor puede medir voltajes de 0 a 16,5 V de CC.

Esquema de pines

Un sensor de voltaje viene con dos grupos de pines:

Interfaz de entrada (conéctalo donde necesites medir voltaje):

Pin VCC: Conecta este pin positivo al punto de mayor voltaje.
Pin GND: Conecta este pin negativo al punto de menor voltaje.

Interfaz de salida (conéctalo al Arduino Nano ESP32):

Pin Vout (S): Conecta este pin a un pin analógico del Arduino Nano ESP32.
Pin NC (+): No lo conectes; déjalo libre.
Pin GMS (-): Conecta este al GND (0V) del Arduino Nano ESP32.

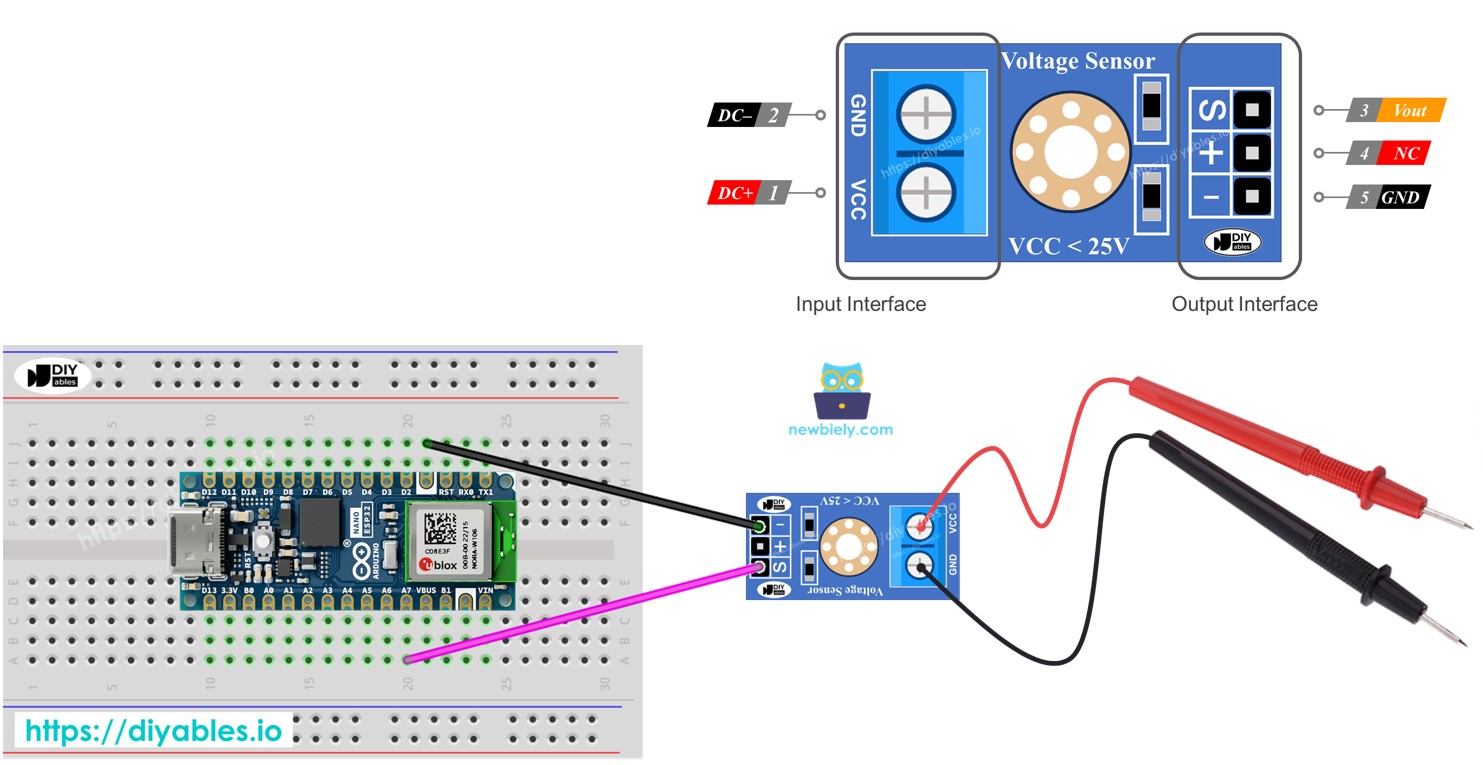

image source: diyables.io

Diagrama de Cableado

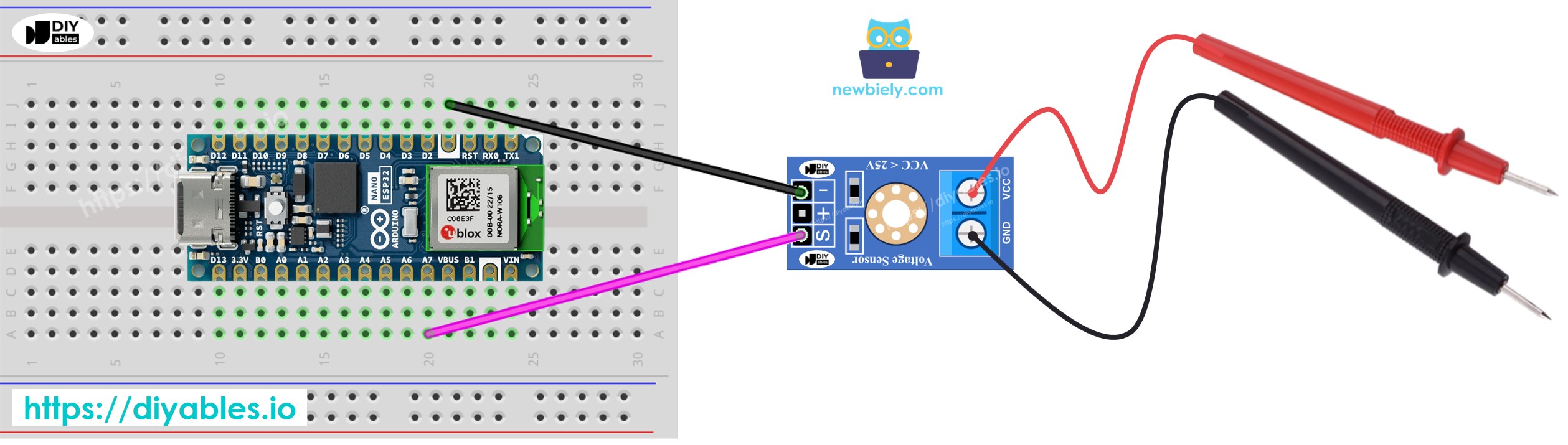

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-measure-voltage */ #define ANALOG_IN_PIN A7 // The Arduino Nano ESP32 pin connected to voltage sensor #define REF_VOLTAGE 3.3 #define ADC_RESOLUTION 4096.0 #define R1 30000.0 // resistor values in voltage sensor (in ohms) #define R2 7500.0 // resistor values in voltage sensor (in ohms) void setup() { Serial.begin(9600); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); } void loop() { // read the analog input int adc_value = analogRead(ANALOG_IN_PIN); // determine voltage at adc input float voltage_adc = ((float)adc_value * REF_VOLTAGE) / ADC_RESOLUTION; // calculate voltage at the sensor input float voltage_in = voltage_adc * (R1 + R2) / R2; // print results to serial monitor to 2 decimal places Serial.print("Measured Voltage = "); Serial.println(voltage_in, 2); delay(500); }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
Conecta el Arduino Nano ESP32 al sensor de voltaje.
Conecta la placa Arduino Nano ESP32 a tu computadora mediante un cable USB.
Abre el IDE de Arduino en tu computadora.
Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
Copia el código anterior y pégalo en el IDE de Arduino.
Presiona el botón Upload en el IDE de Arduino para transferir el código al Arduino Nano ESP32.
Realiza una prueba midiendo las salidas de 5V y 3.3V del Arduino Nano ESP32.
Verifica los resultados en el Monitor Serial.

COM6

Send

Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 4.96 Measured Voltage = 3.39 Measured Voltage = 3.39 Measured Voltage = 3.39 Measured Voltage = 3.39

Autoscroll Show timestamp

Clear output

9600 baud

Newline

※ Nota:

El valor medido puede cambiar porque la referencia de voltaje estándar es de 5 V. Esto podría no ser estable y puede variar con la fuente de alimentación.
