Arduino Nano ESP32 - Sensor de Temperatura y Humedad

Este tutorial proporciona instrucciones sobre cómo usar un Arduino Nano ESP32 para leer los valores de temperatura y humedad de los sensores DHT11 o DHT22, y mostrarlos en el Monitor Serie.

Acerca del sensor de temperatura y humedad DHT11 y DHT22

En resumen, el sensor DHT22 es más preciso, tiene un rango más amplio, pero es más caro que el DHT11. Veamos las similitudes y las diferencias entre ellos.

Los bienes comunes

  • La misma distribución de pines
  • El mismo cableado para Arduino Nano ESP32
  • El código similar para Arduino Nano ESP32

Las diferencias

La tabla siguiente muestra las diferencias detalladas entre el DHT11 y el DHT22:

DHT22 DHT11
The price low cost ultra low cost
The humidity range 0% to 100% 20% to 90%
The humidity accuracy ± 2% to 5% 5%
The temperature range -40°C to 80°C 0°C to 50°C
The temperature accuracy ± 0.5°C ± 2°C
The reading rate 0.5Hz (one time per 2 seconds) 1Hz (one time per second)
Dimension 15.1mm x 25mm x 7.7mm 15.5mm x 12mm x 5.5mm
Operating Voltage3 to 5V 3 to 5V

Pinout de DHT11 y DHT22

El sensor DHT11 y DHT22 incluye 4 pines:

  • Pin GND: conecta este pin a GND (0V)
  • Pin VCC: conecta este pin a VCC (3.3V o 5V)
  • Pin DATA: el pin se utiliza para comunicar entre el sensor y Arduino Nano ESP32
  • Pin NC: No conectado

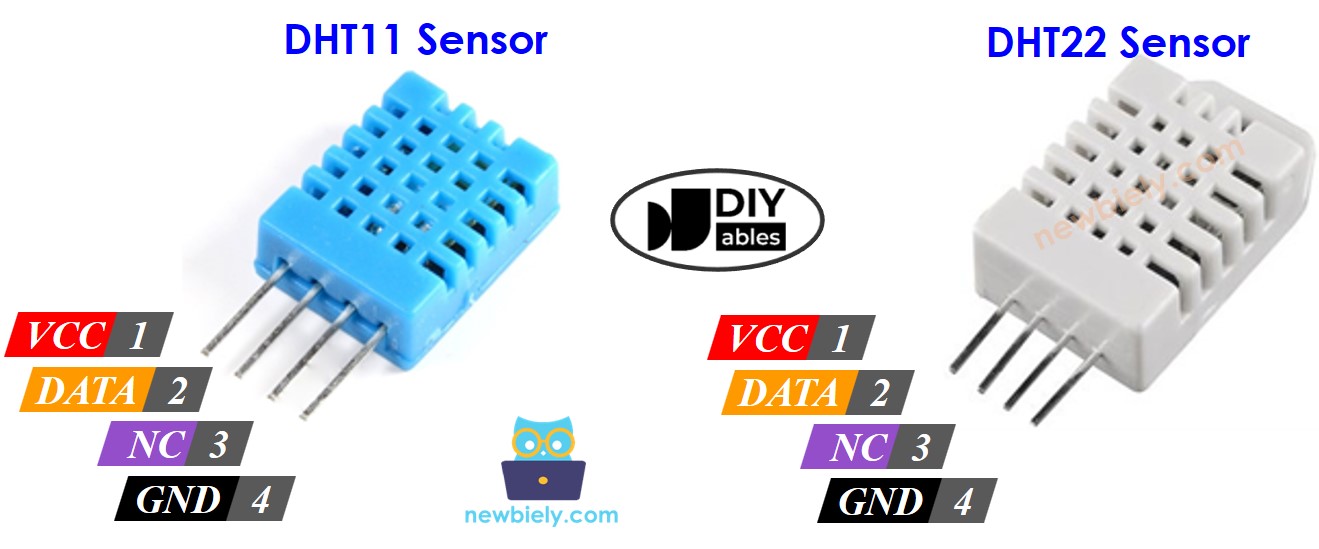

Pinout del sensor de temperatura y humedad DHT11 y DHT22

Recomendamos encarecidamente usar los módulos de sensores DHT11 y DHT22. Los módulos tienen una resistencia integrada y solo tienen tres pines: VCC, GND y DATA (o, alternativamente: +, -, y OUT).

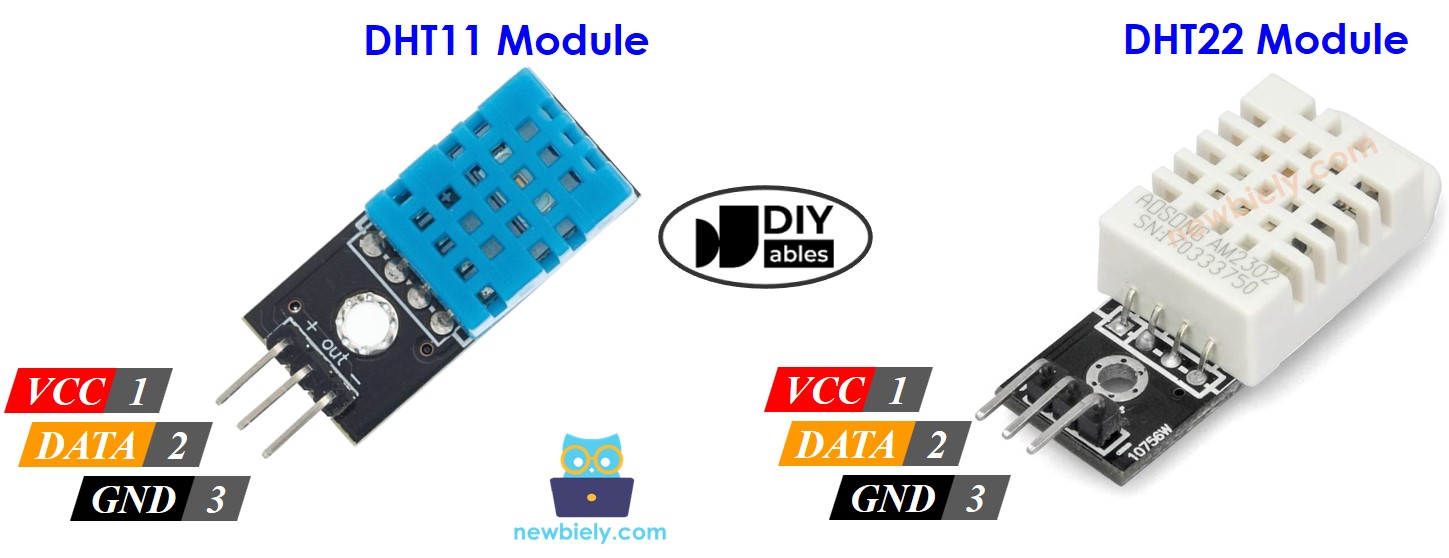

Pinout del módulo de temperatura y humedad DHT11 y DHT22
image source: diyables.io

El orden de los pines en el módulo puede ser diferente entre fabricantes. Por favor, verifique cuidadosamente las etiquetas de los pines impresas en el módulo.

Diagrama de cableado entre DHT11/DHT22 y Arduino Nano ESP32

El cableado al Arduino Nano ESP32 es el mismo para ambos sensores. En su forma original, se requiere una resistencia de entre 5 kΩ y 10 kΩ para mantener la línea de datos en nivel alto y para habilitar la comunicación entre el sensor y el Arduino Nano ESP32.

Arduino Nano ESP32 - Cableado del sensor DHT11

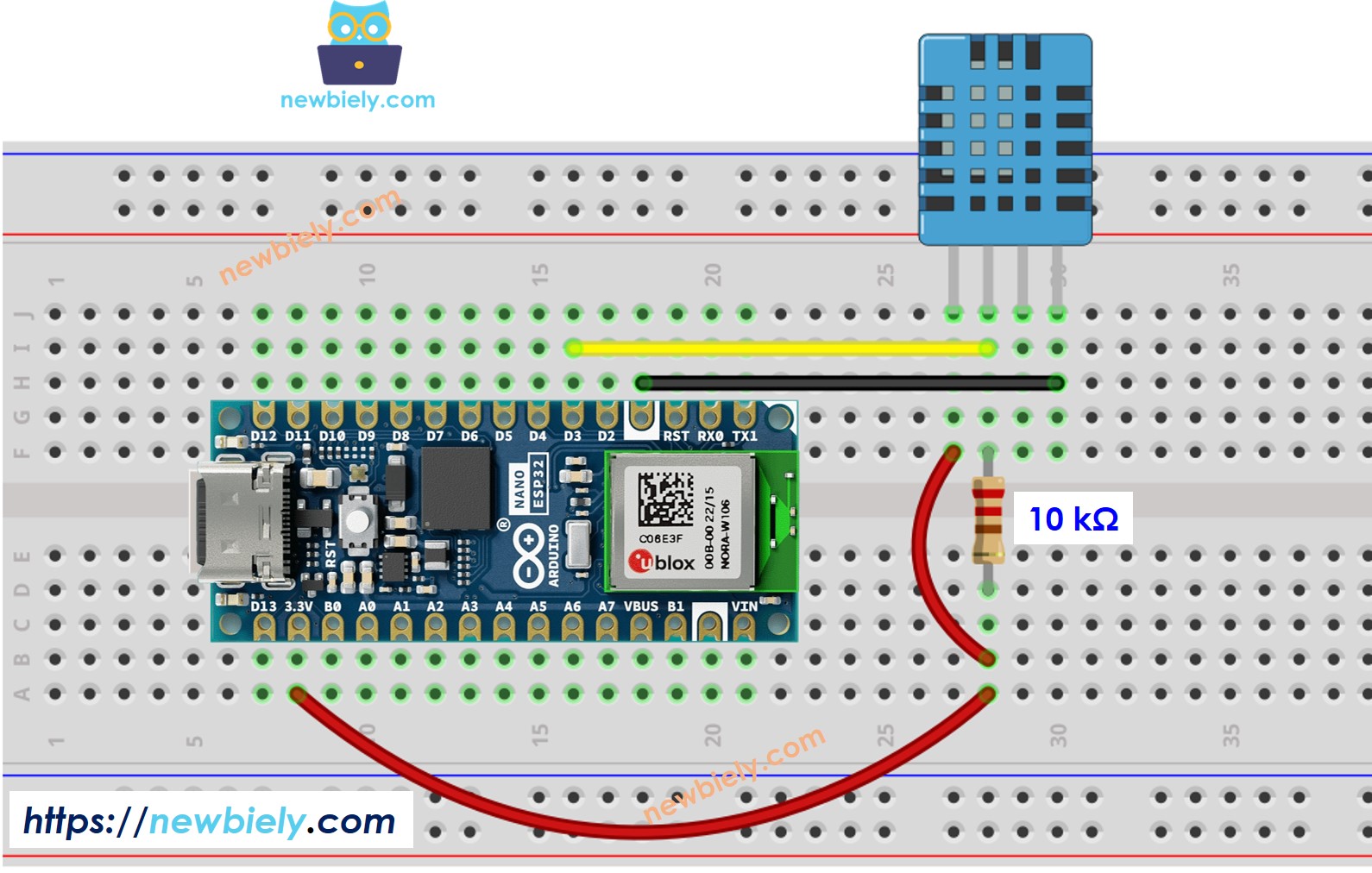

Diagrama de cableado del sensor DHT11 de temperatura y humedad para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado del sensor DHT11 de temperatura y humedad para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Cableado del sensor DHT22

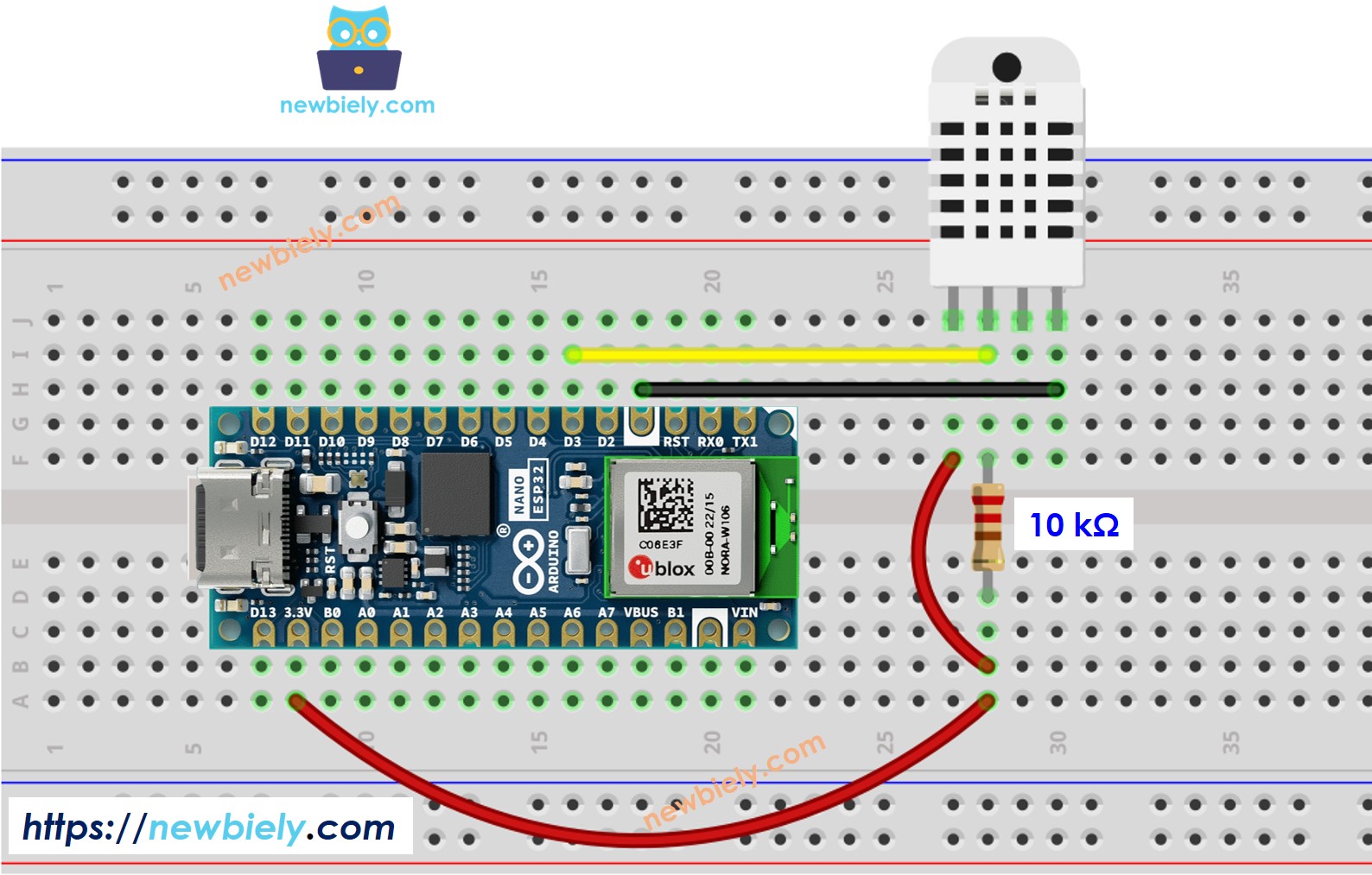

Diagrama de cableado del sensor de temperatura y humedad DHT22 para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado del sensor de temperatura y humedad DHT22 para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Cableado del módulo DHT11

La mayoría de los módulos de sensores DHT22 tienen una resistencia integrada, por lo que no es necesario añadirla. Esto nos ahorra algo de cableado o de soldadura.

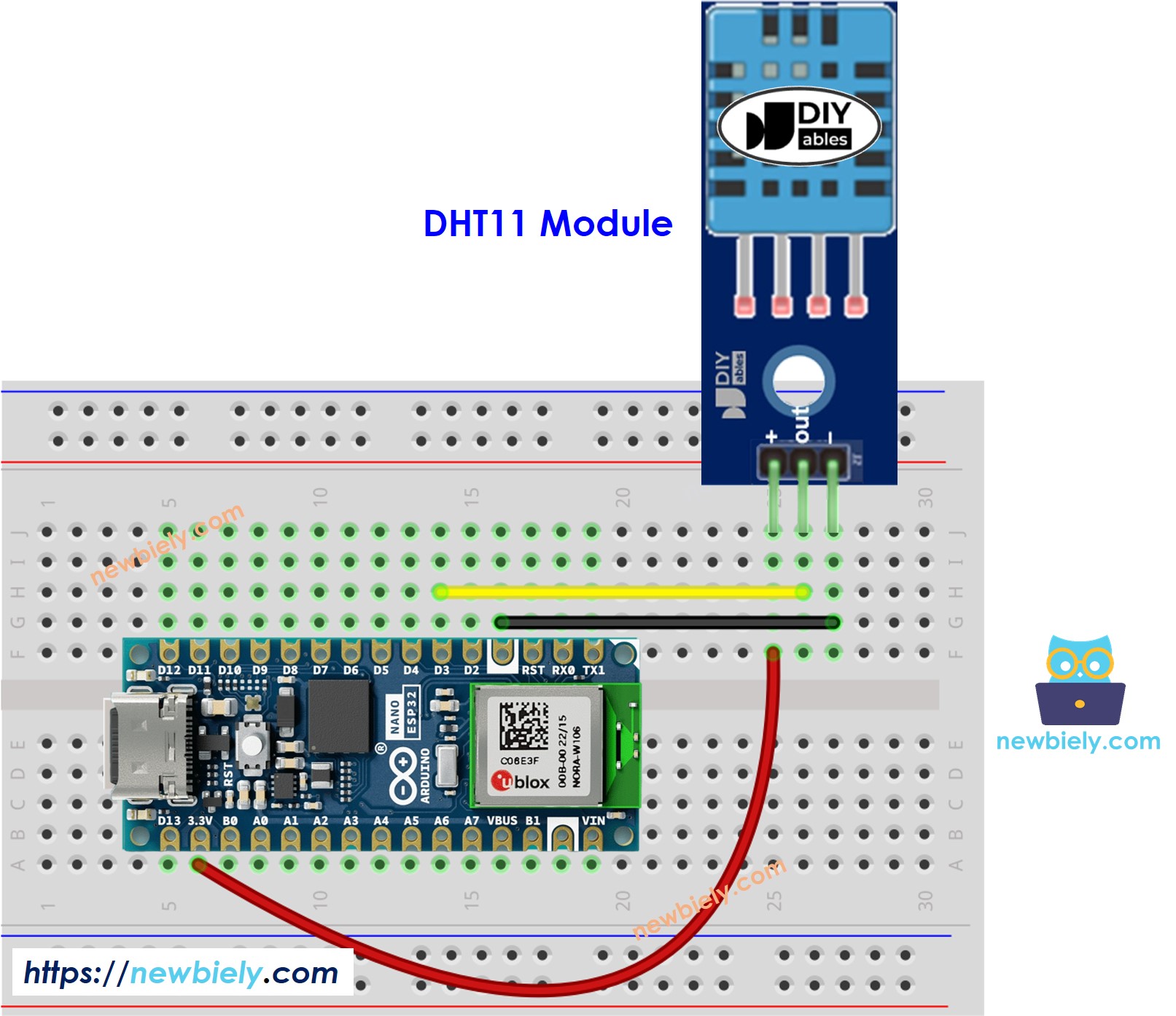

Diagrama de cableado del módulo DHT11 de temperatura y humedad para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado del módulo DHT11 de temperatura y humedad para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Si el proyecto va a funcionar mucho tiempo, o dentro de una caja, es mejor fijar los cables con tornillos. Prueba una Placa de Expansión de Terminales de Tornillo para Arduino Nano: el Arduino Nano ESP32 se monta sobre ella y cada pin tiene su propia bornera de tornillo. Así se ve con la placa de borneras de tornillo:

Diagrama de cableado del módulo DHT11 de temperatura y humedad para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Arduino Nano ESP32 - Cableado del módulo DHT22

La mayoría de los módulos de sensores DHT22 tienen una resistencia integrada, por lo que no necesitas añadirla. Esto nos ahorra cableado o trabajos de soldadura.

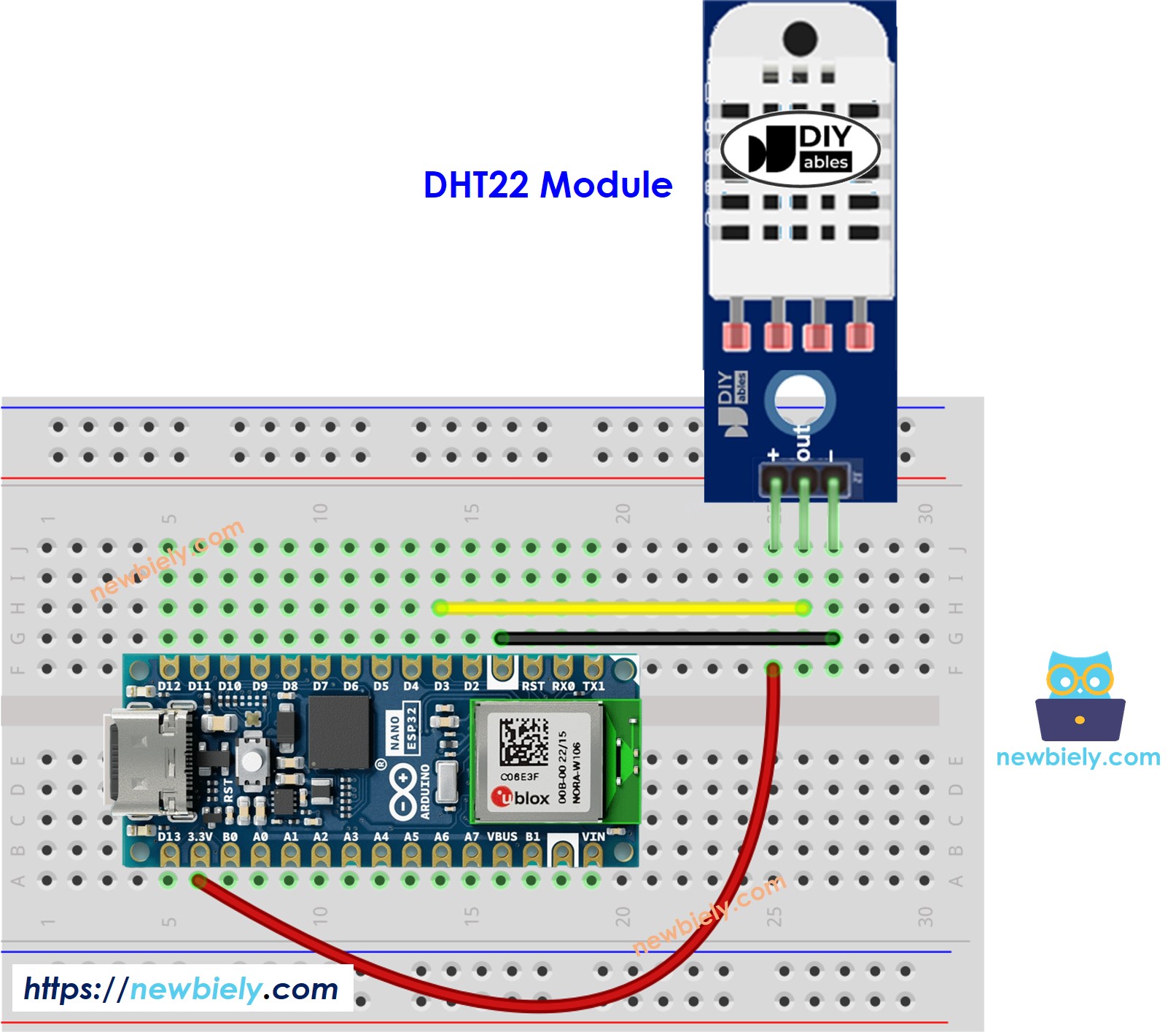

Diagrama de cableado del módulo DHT22 de temperatura y humedad para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado del módulo DHT22 de temperatura y humedad para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Abajo está el diagrama de cableado con la placa de borneras de tornillo.

Diagrama de cableado del módulo DHT22 de temperatura y humedad para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Código de Arduino Nano ESP32 - DHT11

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN D3 // The Arduino Nano ESP32 pin D31 connected to DHT11 sensor #define DHT_SENSOR_TYPE DHT11 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float temperature_C = dht_sensor.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Código de Arduino Nano ESP32 - DHT22

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN D3 // The Arduino Nano ESP32 pin D31 connected to DHT22 sensor #define DHT_SENSOR_TYPE DHT22 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float temperature_C = dht_sensor.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Dos de los códigos anteriores tienen solo una línea de diferencia.

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

  • Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
  • Conecta los componentes de acuerdo con el diagrama proporcionado.
  • Conecta la placa Arduino Nano ESP32 a tu computadora usando un cable USB.
  • Inicia el IDE de Arduino en tu computadora.
  • Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
  • Abre el Gestor de Bibliotecas haciendo clic en el icono Library Manager en la barra de navegación izquierda del IDE de Arduino
  • Escribe “Adafruit DHT” en la caja de búsqueda, luego busca la biblioteca de sensores DHT de Adafruit
  • Instala la biblioteca haciendo clic en el botón Instalar.
Biblioteca de sensores DHT para Arduino Nano ESP32
  • Puede aparecer una ventana que le pida instalar las dependencias de la biblioteca
  • Instale todas las dependencias de la biblioteca haciendo clic en el botón Instalar todo.
Biblioteca de sensores unificados de Adafruit para Arduino Nano ESP32
  • Copia uno de los códigos anteriores y ábrelo con Arduino IDE
  • Compila y carga el código en la placa Arduino Nano ESP32 haciendo clic en el botón Cargar en Arduino IDE
  • Haz que el sensor esté más frío o más caliente. Por ejemplo, colocando el sensor cerca de una taza de café caliente
  • Consulta el resultado en el Monitor Serial. Se muestra a continuación:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano ESP32
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
Ln 11, Col 1
Arduino Nano ESP32 on COM15
2
