Arduino Nano ESP32 - Sensor de temperatura - OLED

Este tutorial te enseña cómo leer la temperatura del sensor DS18B20 de 1-Wire y mostrarla en un OLED.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor de Temperatura DS18B20 (con Adaptador)
1×Sensor de Temperatura DS18B20 (sin Adaptador)
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca de la pantalla OLED y del sensor de temperatura DS18B20

Si no conoces OLED y el sensor de temperatura DS18B20 (conexión de pines, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

Diagrama de cableado de Arduino Nano ESP32 DS18B20 sensor de temperatura OLED

This image is created using Fritzing. Click to enlarge image

Sugerimos comprar un sensor DS18B20 que viene con un adaptador de cableado para una conexión sencilla. El adaptador tiene una resistencia integrada, eliminando la necesidad de una resistencia adicional en el cableado.

Código para Arduino Nano ESP32 - Temperatura del sensor DS18B20 y mostrarla en la pantalla OLED

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to DS18B20 sensor's data pin Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library String temperature; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display DS18B20.begin(); // initialize the sensor temperature.reserve(10); // to avoid fragmenting memory when using String } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures float tempCelsius = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature = String(tempCelsius, 2); // two decimal places temperature += char(247) + String("C"); Serial.println(temperature); // print the temperature in Celsius to Serial Monitor oledDisplayCenter(temperature); } void oledDisplayCenter(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

  • Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
  • Conecta los componentes según el diagrama proporcionado.
  • Conecta la placa Arduino Nano ESP32 a tu computadora usando un cable USB.
  • Abre el IDE de Arduino en tu computadora.
  • Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.

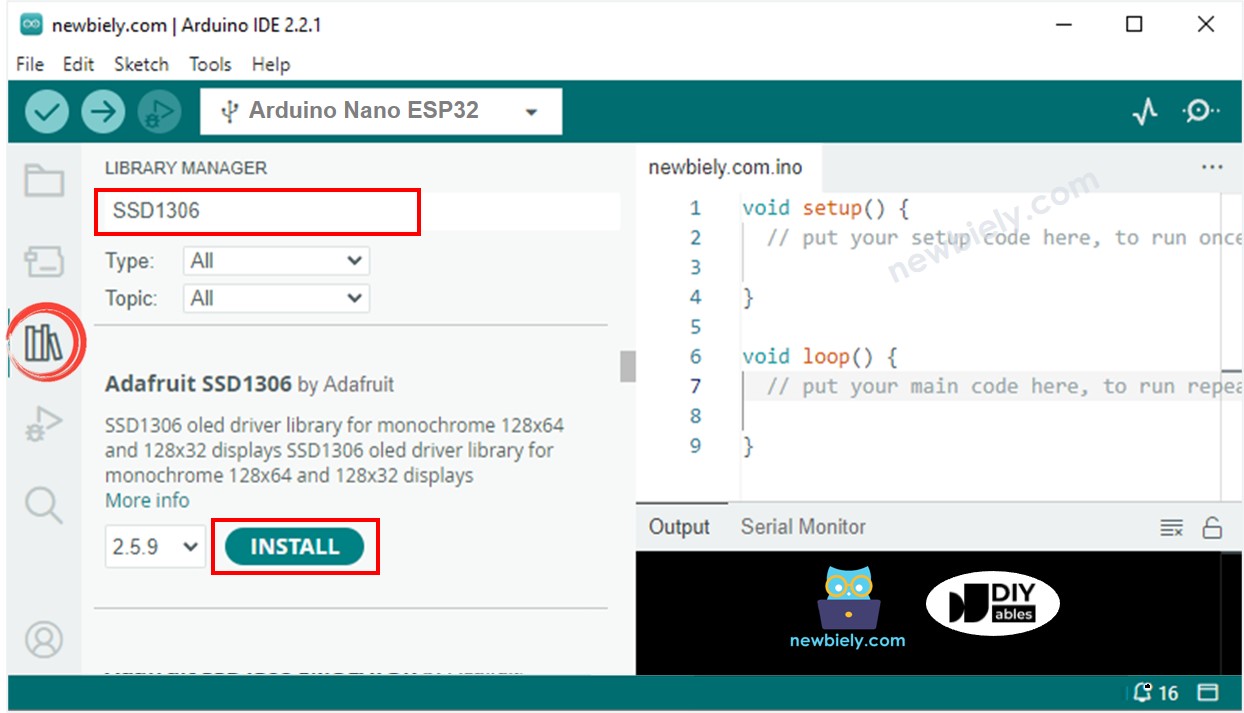

  • Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “SSD1306”, luego encuentra la biblioteca SSD1306 de Adafruit.
  • Haz clic en el botón Instalar para instalar la biblioteca.
Biblioteca OLED para Arduino Nano ESP32
  • Se le pedirá instalar algunas dependencias de otras bibliotecas.
  • Haga clic en el botón Instalar Todo para instalar todas las dependencias de bibliotecas.
Biblioteca de sensores Adafruit GFX para Arduino Nano ESP32
  • Busca “DallasTemperature” en el cuadro de búsqueda, luego busca la biblioteca DallasTemperature de Miles Burton.
  • Haz clic en el botón Instalar para instalar la biblioteca DallasTemperature.
Biblioteca Dallas Temperature para Arduino Nano ESP32
  • Se le pedirá que instale la dependencia. Haga clic en el botón Instalar todo para instalar la biblioteca OneWire.
Librería OneWire para Arduino Nano ESP32
  • Copie el código anterior y ábralo con Arduino IDE
  • Haga clic en el botón Subir en Arduino IDE para cargar el código al ESP32
  • Coloque el sensor en agua caliente y en agua fría, o sujete el sensor con la mano
  • Vea el resultado en OLED

※ Nota:

El código 'Acerca de' centra automáticamente el texto horizontal y verticalmente en la pantalla OLED.
