Arduino Nano ESP32 - Teclado - LCD

Este tutorial le enseña cómo usar Arduino Nano ESP32 con un teclado numérico y una pantalla LCD. En detalle, aprenderemos a programar el Arduino Nano ESP32 para mostrar la tecla pulsada en la pantalla LCD.

Hardware Requerido

1	×	Arduino Nano ESP32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Teclado
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1	×	(Recomendado) Placa de Expansión Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del teclado numérico y de la pantalla LCD

Tenemos tutoriales específicos sobre el teclado numérico y la pantalla LCD. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la disposición de pines del hardware, el principio de funcionamiento, la conexión de cableado al Arduino Nano ESP32, código de Arduino Nano ESP32... Obtén más información sobre ellos en los siguientes enlaces:

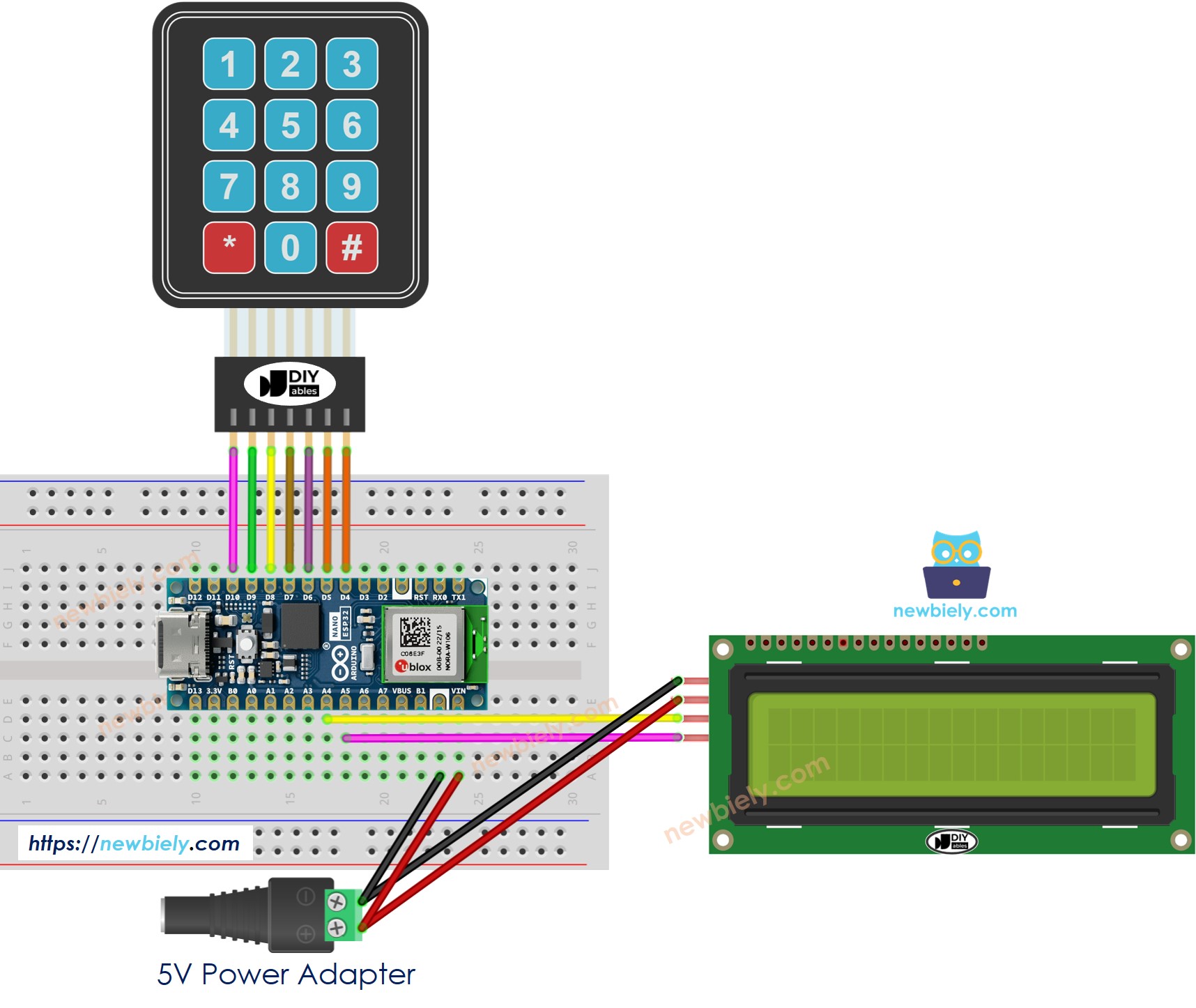

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano ESP32 - Teclado 3x4 - LCD I2C

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-keypad-lcd */ #include <Keypad.h> #include <LiquidCrystal_I2C.h> #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // four columns const byte pin_rows[ROW_NUM] = {D10, D9, D8, D7}; // The Arduino Nano ESP32 pin connected to the row pins of the keypad const byte pin_column[COLUMN_NUM] = {D6, D5, D4}; // The Arduino Nano ESP32 pin connected to the column pins of the keypad char key_layout[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM); LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows int cursor = 0; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); } void loop() { char key = keypad.getKey(); if (key) { lcd.setCursor(cursor, 0); // move cursor to (cursor, 0) lcd.print(key); // print key at (cursor, 0) cursor++; // move cursor to next position if (cursor == 16) { // if reaching limit, clear LCD lcd.clear(); cursor = 0; } } }

※ Nota:

La dirección I2C de la pantalla LCD puede variar según el fabricante. En el código, usamos la dirección 0x27, que especifica el fabricante DIYables.

Pasos R\u00e1pidos

Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
Realiza el cableado como en la imagen anterior.
Conecta la placa Arduino Nano ESP32 a tu PC mediante un cable USB.
Abre Arduino IDE en tu PC.
Selecciona la placa Arduino Nano ESP32 correcta (p. ej. Arduino Nano ESP32 y el puerto COM).
Haz clic en el icono de Libraries en la barra izquierda del Arduino IDE.
Escribe “keypad” en la caja de búsqueda, y luego busca la biblioteca keypad de Mark Stanley, Alexander Brevig.
Haz clic en el botón Install para instalar la biblioteca keypad.

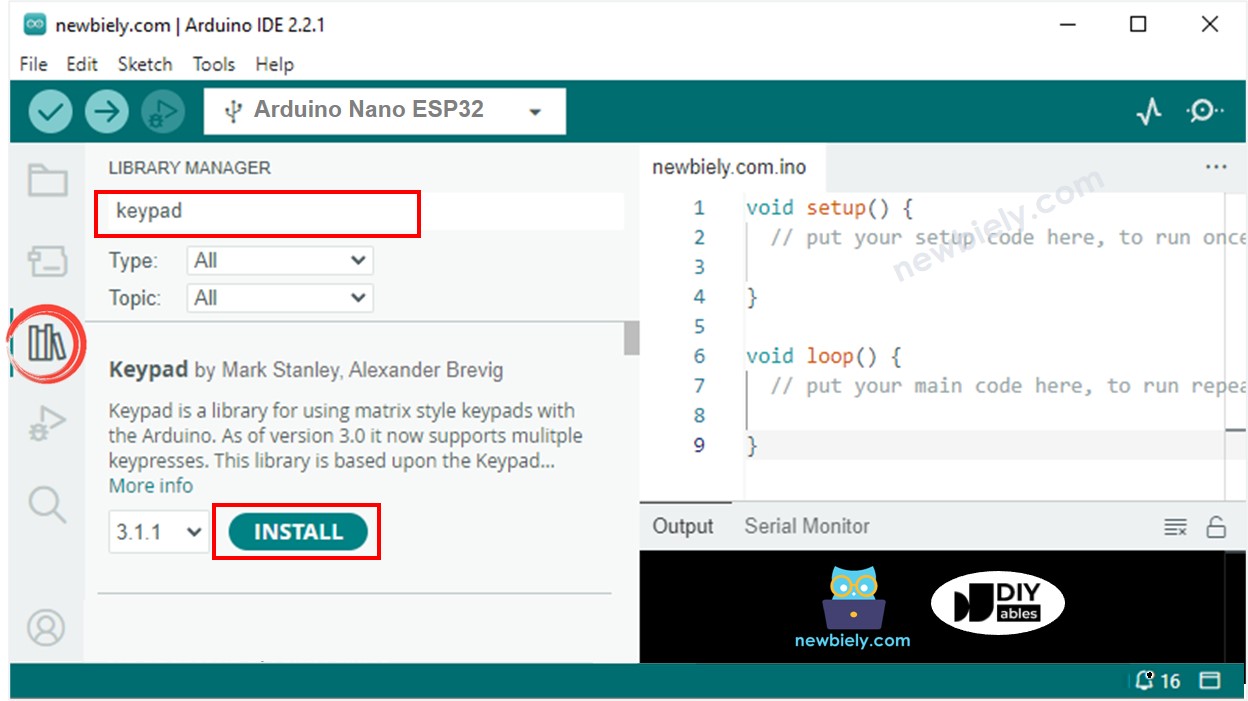

Biblioteca de teclado para Arduino Nano ESP32

Escribe “LiquidCrystal I2C” en la caja de búsqueda, luego busca la biblioteca LiquidCrystal_I2C de Frank de Brabander
Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

Biblioteca LiquidCrystal I2C para Arduino Nano ESP32

Copia el código anterior y pégalo en el IDE de Arduino.
Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir del IDE de Arduino.

Pulse algunas teclas en el teclado numérico
Vea el resultado en la pantalla LCD

Si el LCD no muestra nada, consulte Solución de problemas en LCD I2C

Explicación de código línea por línea

El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. ¡Por favor lea los comentarios en el código!
