Arduino Nano ESP32 - Múltiples botones
Este tutorial te enseña cómo programar un Arduino Nano ESP32 para que funcione con varios botones al mismo tiempo sin usar la función delay(). El tutorial ofrece código de dos formas diferentes:
- Manejo de múltiples botones con antirrebote en Arduino Nano ESP32.
- Gestión de múltiples botones con antirrebote usando arreglos en Arduino Nano ESP32.
Usaremos tres botones como ejemplos. Puedes modificarlo fácilmente para adaptarlo a dos botones, cuatro botones o incluso más.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Botón Acerca de
Si no estás familiarizado con el botón (pinout, cómo funciona, cómo programarlo...), los siguientes tutoriales pueden proporcionarte más información:
- Arduino Nano ESP32 - Button tutorial
- Arduino Nano ESP32 - Button Debounce tutorial

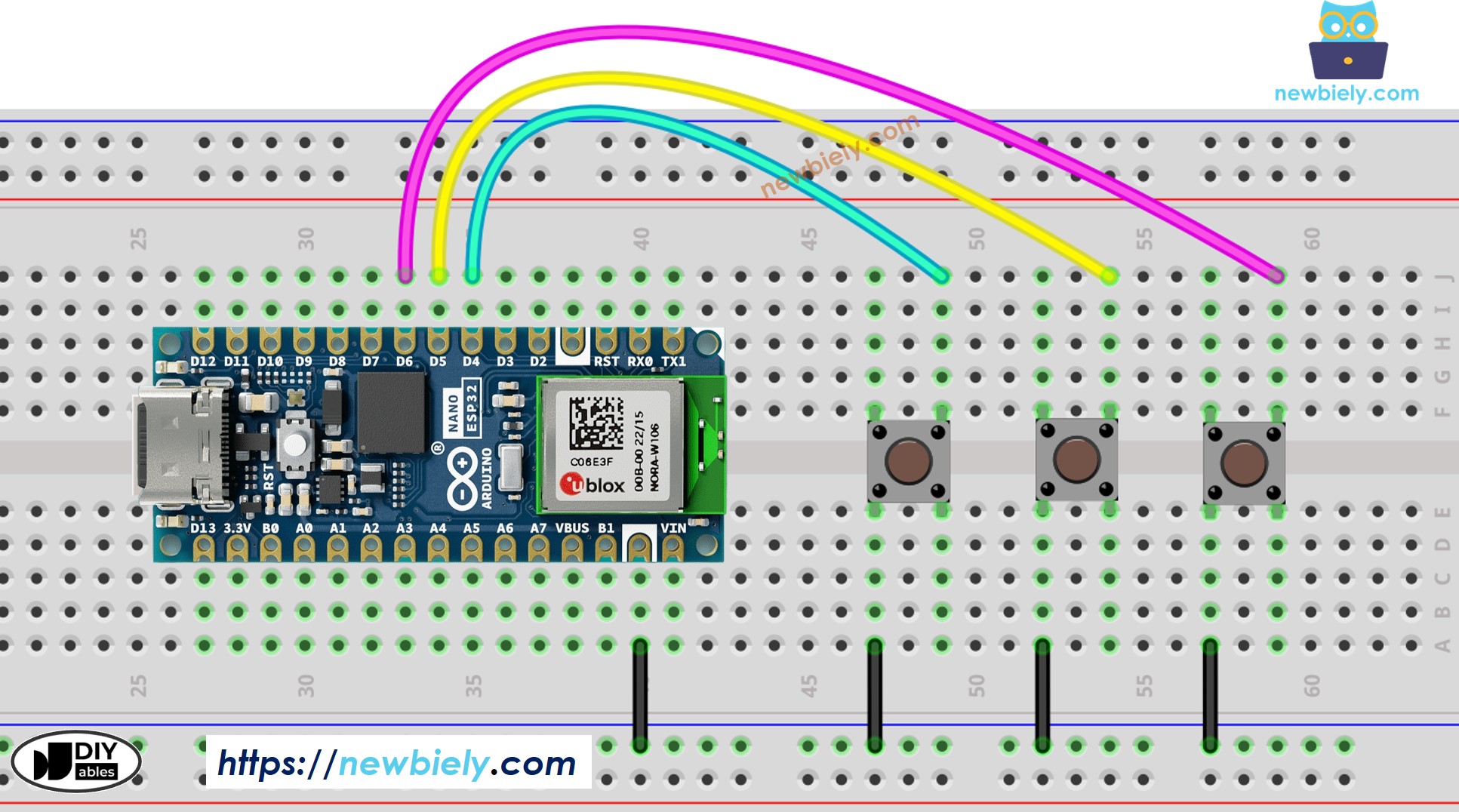

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino Nano ESP32 - Múltiples botones con antirrebote
Al usar varios botones, las cosas pueden volverse complicadas en ciertas situaciones:
- Aplicaciones que requieren el filtrado del rebote de botones (ver por qué necesitamos el anti-rebote para botones)
- Aplicaciones que necesitan detectar cambios de estado (presionado/liberado)
Afortunadamente, la biblioteca ezButton library simplifica este proceso al gestionar internamente el rebote y los eventos de los botones. Esto libera a los usuarios de la tarea de gestionar marcas de tiempo y variables al utilizar la biblioteca. Además, usar un arreglo de botones puede mejorar la claridad y la concisión del código.
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-multiple-button
*/
#include <ezButton.h>
#define BUTTON_PIN_1 D4 // The Arduino Nano ESP32 pin connected to the button 1
#define BUTTON_PIN_2 D5 // The Arduino Nano ESP32 pin connected to the button 2
#define BUTTON_PIN_3 D6 // The Arduino Nano ESP32 pin connected to the button 3
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
}
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecta los componentes según el diagrama proporcionado.
- Conecta la placa Arduino Nano ESP32 a tu ordenador usando un cable USB.
- Inicia el IDE de Arduino en tu ordenador.
- Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Realiza el cableado como en la imagen anterior.
- Conecta la placa Arduino Nano ESP32 a tu ordenador mediante un cable USB.
- Abre el IDE de Arduino en tu ordenador.
- Selecciona la placa correcta Arduino Nano ESP32 (p. ej. Arduino Nano ESP32 Uno) y el puerto COM.
- Haz clic en el icono Bibliotecas en la barra lateral izquierda del IDE de Arduino.
- Busca “ezButton”, luego encuentra la biblioteca ezButton de ArduinoGetStarted.
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.
- Copia el código anterior y pégalo en Arduino IDE.
- Compila y carga el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en Arduino IDE
- Abrir el Monitor Serial en el IDE de Arduino
- Presiona y suelta el botón uno por uno
COM6
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
Autoscroll
Clear output
9600 baud
Newline
Código para Arduino Nano ESP32 - Múltiples botones usando un arreglo
Podemos mejorar el código anterior empleando un arreglo de botones. El siguiente código utiliza este arreglo para manejar objetos de botón.
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 3 // the number of buttons
#define BUTTON_PIN_1 D4 // The Arduino Nano ESP32 pin connected to the button 1
#define BUTTON_PIN_2 D5 // The Arduino Nano ESP32 pin connected to the button 2
#define BUTTON_PIN_3 D6 // The Arduino Nano ESP32 pin connected to the button 3
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
