Arduino Nano ESP32 - DHT11 - Relé
En este tutorial, vamos a aprender cómo usar Arduino Nano ESP32 para controlar el relé según la temperatura leída por el sensor DHT11.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de Relé y el sensor DHT11
Si no conoces el sensor de temperatura DHT11 y el relé (diagrama de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

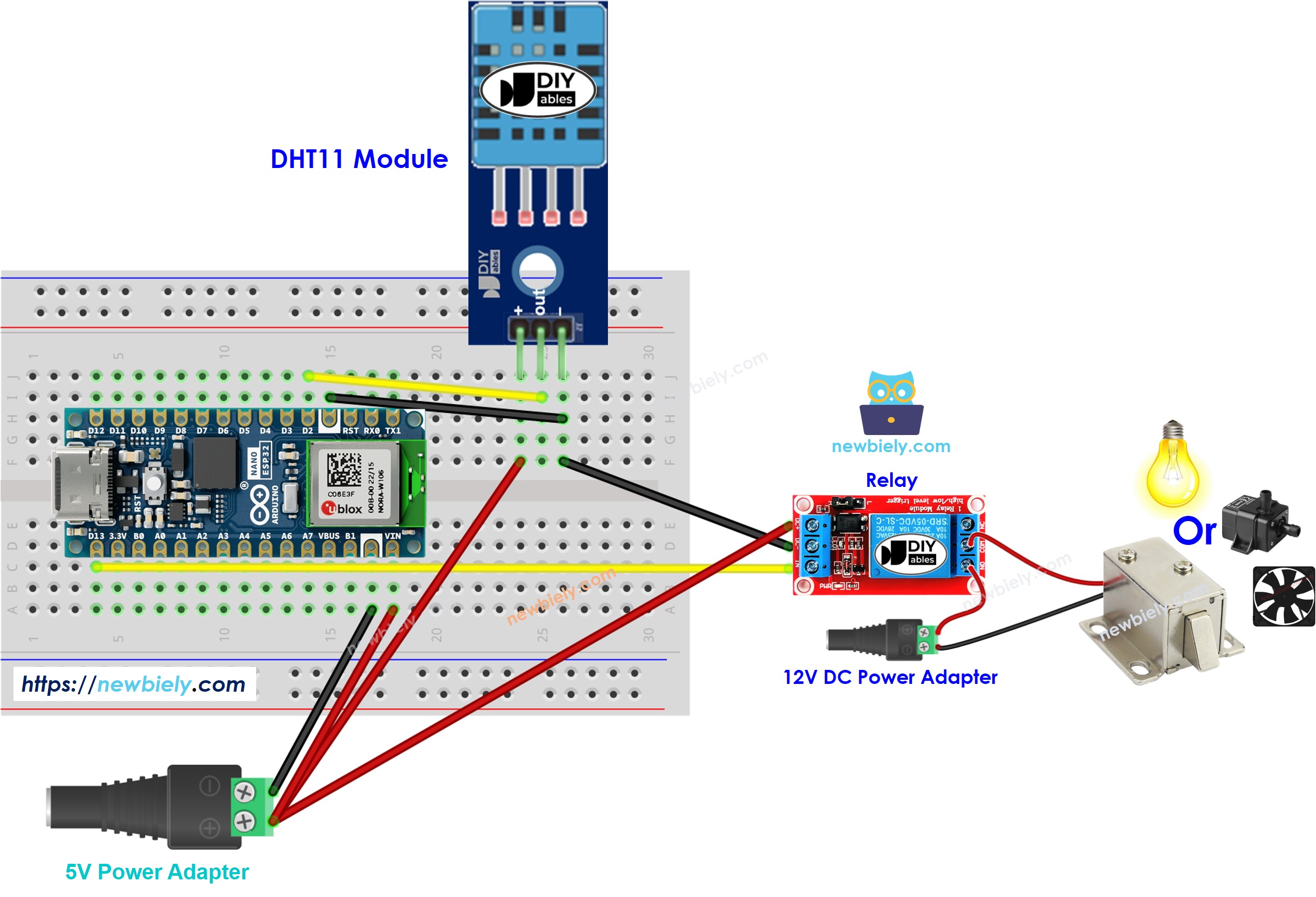

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
El diagrama de abajo muestra las mismas conexiones sin protoboard:

This image is created using Fritzing. Click to enlarge image
Si el proyecto va a funcionar mucho tiempo, o dentro de una caja, es mejor fijar los cables con tornillos. Puedes colocar el Arduino Nano ESP32 en una Placa de Expansión de Terminales de Tornillo para Arduino Nano y conectar los cables a sus borneras de tornillo. El diagrama de abajo muestra el mismo cableado con la placa de borneras de tornillo.

This image is created using Fritzing. Click to enlarge image
Cómo funciona el sistema
- Arduino Nano ESP32 lee la temperatura del sensor DHT11
- Si la temperatura excede un umbral superior, Arduino Nano ESP32 enciende el relé
- Si la temperatura cae por debajo de un umbral inferior, Arduino Nano ESP32 apaga el relé
El proceso anterior se repite infinitamente en el bucle.
Si quieres encender y apagar el relé cuando la temperatura esté por encima y por debajo de un valor específico, respectivamente, solo necesitas establecer el umbral superior y el umbral inferior al mismo valor.
Código de Arduino Nano ESP32
En los códigos anteriores, el Arduino Nano ESP32 enciende el relé cuando la temperatura supera los 25 °C y mantiene el relé encendido hasta que la temperatura esté por debajo de 20 °C.
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecte los componentes de acuerdo con el diagrama proporcionado.
- Conecte la placa Arduino Nano ESP32 a su computadora usando un cable USB.
- Inicie el IDE de Arduino en su computadora.
- Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente.

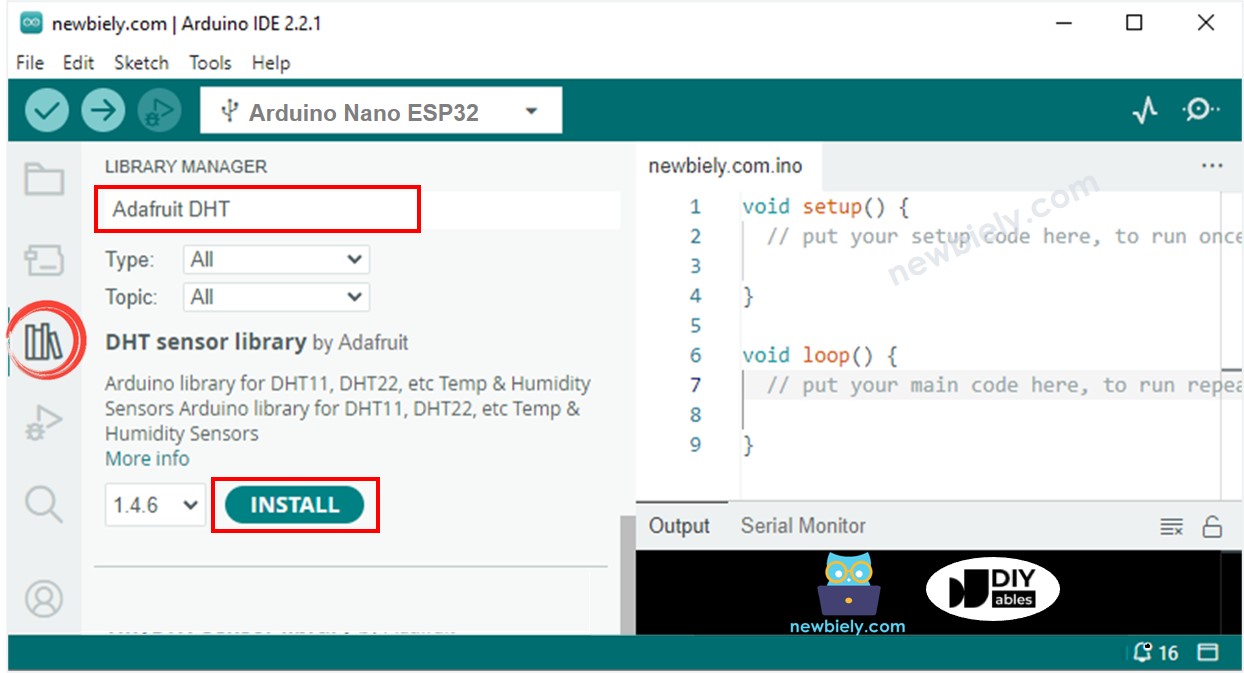

- Haga clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busque “DHT”, luego encuentre la biblioteca de sensores DHT de Adafruit.
- Haga clic en el botón Instalar para instalar la biblioteca.

- Se le pedirá instalar algunas otras dependencias de la biblioteca.
- Haga clic en el botón Instalar Todo para todas las dependencias de la biblioteca.

- Copia el código anterior correspondiente al sensor que tienes y ábrelo con Arduino IDE
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
- Haz que el entorno alrededor del sensor esté más caliente o más frío
- Ver el estado del relé
