Arduino Nano ESP32 - Detector de fugas de agua
En esta guía, aprenderemos a usar el Arduino Nano ESP32 y un sensor de fugas de agua para detectar fugas de agua.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del detector de fugas de agua
El detector de fugas de agua nos ayuda a detectar las filtraciones de agua a tiempo para evitar daños.
Esquema de pines del detector de fugas de agua
El detector de fugas de agua incluye dos cables:
Al igual que un interruptor o un botón, no es necesario distinguir entre los dos cables del detector de fugas de agua.
Cómo funciona el detector de fugas de agua
Cuando hay agua, el circuito está cerrado. Cuando no hay agua, el circuito permanece abierto.
Para conectar el detector de fuga de agua a un Arduino Nano ESP32, conecte un cable a GND y el otro cable a un pin de entrada en el Arduino Nano ESP32, configurado como entrada digital con pull-up. Cuando haya agua, el pin del Arduino Nano ESP32 indicará un valor bajo. Cuando no haya agua, indicará un valor alto.
※ Nota:
El detector de fugas de agua no funciona con agua pura, la cual no conduce electricidad. Para solucionarlo, espolvoree un poco de sal cerca del sensor. La sal se mezclará con el agua y permitirá que el detector detecte el agua.

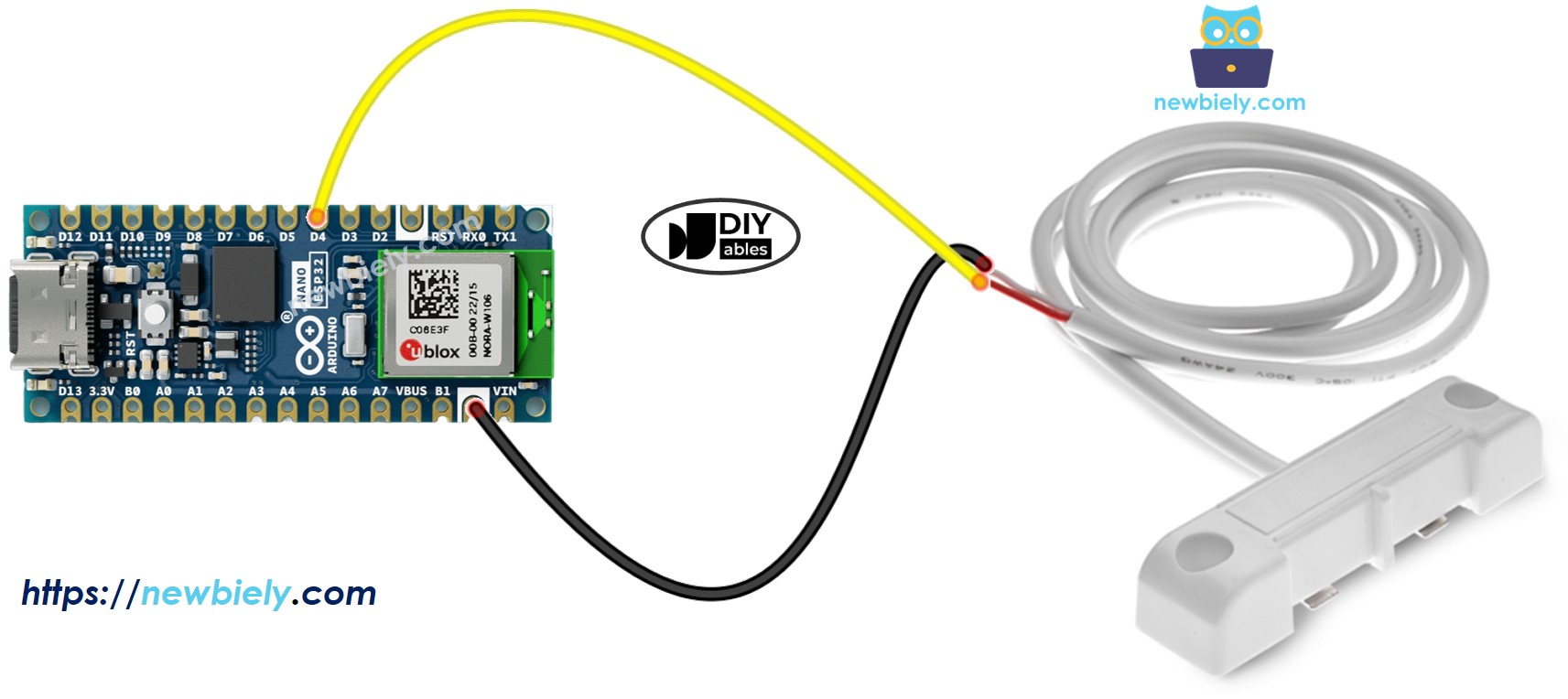

Diagrama de cableado entre el detector de fugas de agua y el Arduino Nano ESP32
This image is created using Fritzing. Click to enlarge image
Cómo programar Arduino Nano ESP32 para leer el valor de un detector de fugas de agua
- Configura el pin del Arduino Nano ESP32 para entrada digital aplicando la función pinMode(). Por ejemplo, usa esta función para el pin D4.
- Verifica el estado del pin del Arduino Nano ESP32 utilizando la función digitalRead().
Código de Arduino Nano ESP32 - Detección de fugas de agua
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecte los componentes según el diagrama proporcionado.
- Conecte la placa Arduino Nano ESP32 a su computadora usando un cable USB.
- Inicie el IDE de Arduino en su computadora.
- Seleccione la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Copie el código anterior y péguelo en el IDE de Arduino.
- Haga clic en el botón Subir en el IDE de Arduino para cargar el código en su placa Arduino Nano ESP32.
- Vierta agua cerca del detector de fugas de agua.
- Observe los resultados en el Monitor Serial. Se mostrarán así:
