Arduino Nano ESP32 - Tarjeta SD
En esta guía, exploraremos cómo usar una tarjeta microSD con el Arduino Nano ESP32. Abordaremos los siguientes temas:
- Cómo abrir un archivo en la tarjeta microSD usando el ESP32, y también cómo crear uno nuevo si aún no existe.
- Cómo escribir datos en un archivo en la tarjeta microSD usando el Arduino Nano ESP32.
- Cómo leer un archivo en la tarjeta microSD carácter por carácter usando el Arduino Nano ESP32.
- Cómo leer un archivo en la tarjeta microSD línea por línea usando el Arduino Nano ESP32.
- Cómo añadir más contenido a un archivo existente en la tarjeta microSD usando el Arduino Nano ESP32.
- Cómo reemplazar el contenido de un archivo en la tarjeta microSD usando el Arduino Nano ESP32.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del Módulo de Tarjeta microSD
El módulo de tarjeta microSD puede comunicarse con Arduino Nano ESP32 y puede albergar una tarjeta microSD. En otras palabras, el módulo de tarjeta microSD es un puente entre Arduino Nano ESP32 y la tarjeta microSD.

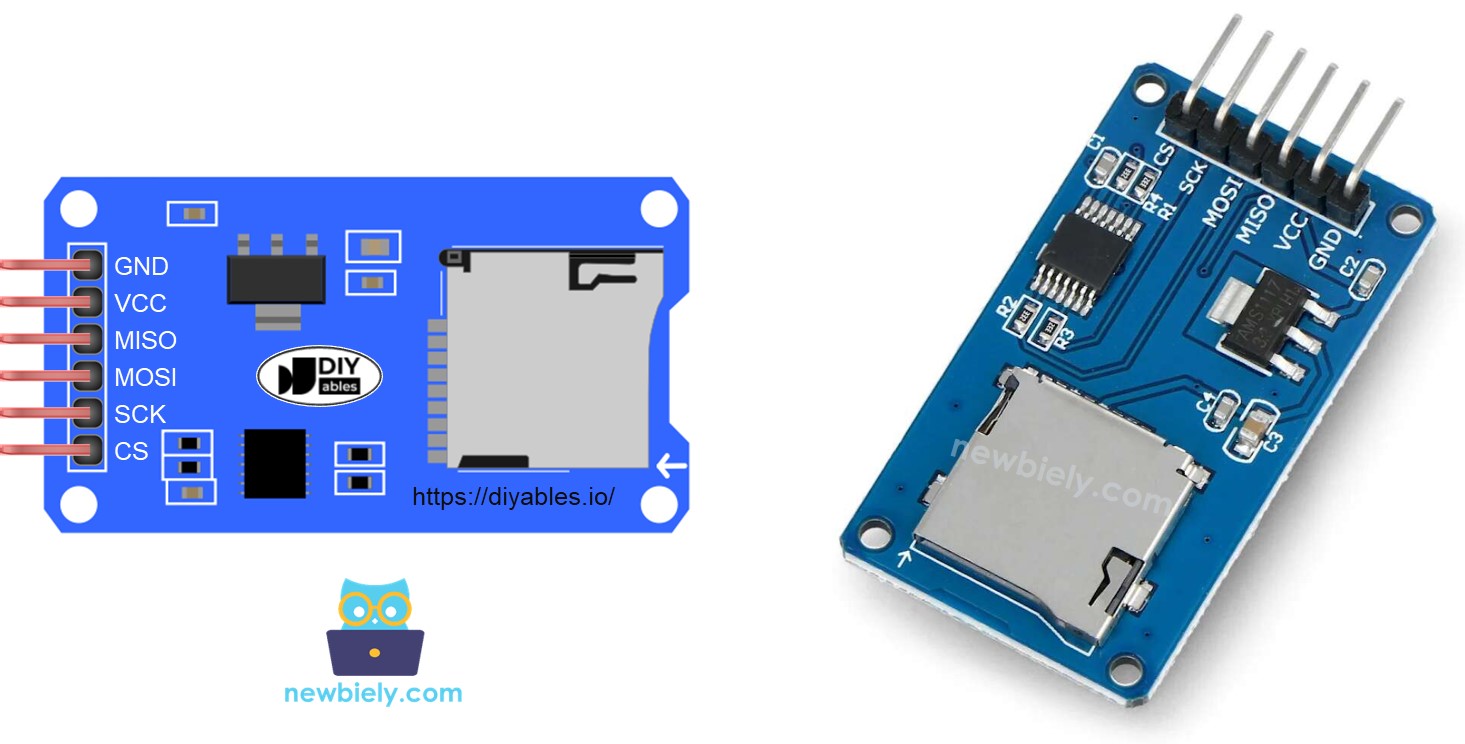

Esquema de pines
El módulo de tarjeta Micro SD incluye 6 pines:
- Pin VCC: conecta al pin de 5V del ESP32.
- Pin GND: conecta este pin al GND del ESP32.
- Pin MISO: (Master In Slave Out) conecta este pin al pin MISO del ESP32.
- Pin MOSI: (Master Out Slave In) conecta este pin al pin MOSI del ESP32.
- Pin SCK: conecta este pin al pin SCK del ESP32.
- Pin SS: (Slave Select) conecta este pin al pin especificado en el código Arduino Nano ESP32 como pin SS.
Preparación
- Conecta la tarjeta microSD al PC a través de un lector de tarjetas SD USB 3.0
- Asegúrate de que la tarjeta microSD esté formateada en FAT16 o FAT32 (búscalo en Google)
Diagrama de Cableado

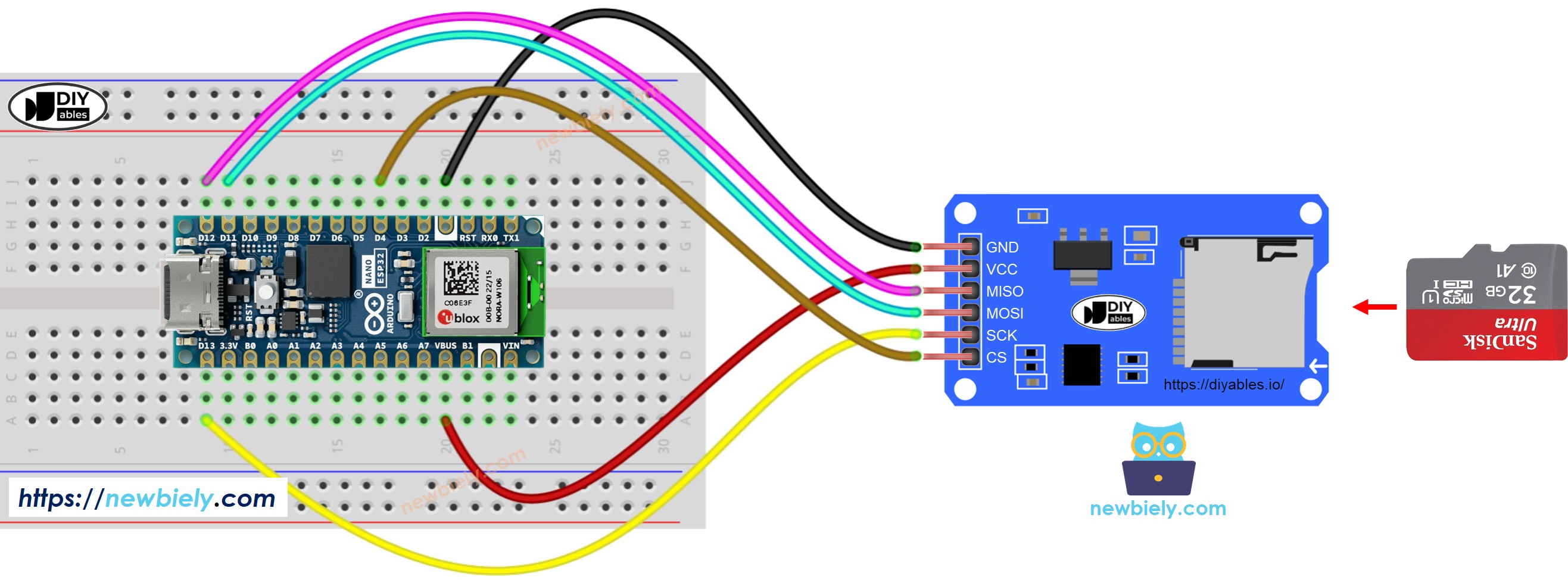

- El diagrama de cableado cuando se alimenta la placa Arduino Nano ESP32 a través del puerto USB.
This image is created using Fritzing. Click to enlarge image

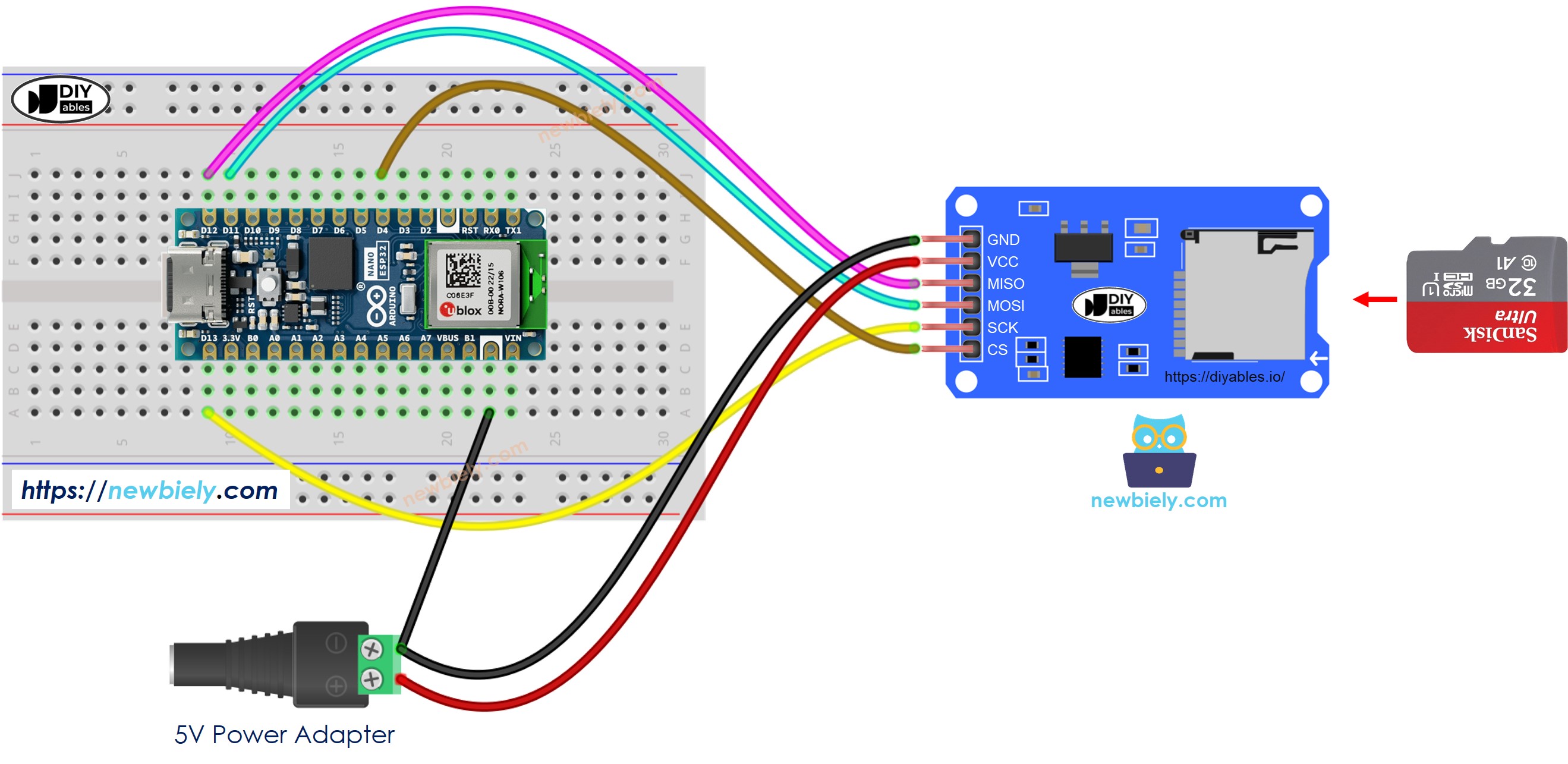

- El diagrama de cableado para alimentar la placa Arduino Nano ESP32 a través del pin Vin.
This image is created using Fritzing. Click to enlarge image
Arduino Nano ESP32 - Cómo abrir un archivo en la tarjeta Micro SD y crearlo si no existe
Código de Arduino Nano ESP32
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D4 // The Arduino Nano ESP32 pin connected to the CS pin of SD card module
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
if (!SD.exists("/esp32.txt")) {
Serial.println(F("esp32.txt doesn't exist. Creating esp32.txt file..."));
// create a new file by opening a new file and immediately close it
myFile = SD.open("/esp32.txt", FILE_WRITE);
myFile.close();
}
// recheck if file is created or not
if (SD.exists("/esp32.txt"))
Serial.println(F("esp32.txt exists on SD Card."));
else
Serial.println(F("esp32.txt doesn't exist on SD Card."));
}
void loop() {
}
Pasos R\u00e1pidos
- Si esta es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
- Abre Arduino IDE en tu PC.
- Selecciona la placa Arduino Nano ESP32 correcta (p. ej. Arduino Nano ESP32 y el puerto COM).
- Inserta la tarjeta Micro SD en el módulo de Micro SD.
- Realiza el cableado entre el módulo de tarjeta Micro SD y Arduino Nano ESP32 según el diagrama de cableado anterior.
- Conecta Arduino Nano ESP32 al PC mediante un cable USB.
- Abre Arduino IDE, selecciona la placa y el puerto correctos.
- Abre Monitor Serial en Arduino IDE.
- Copia el código anterior y pégalo en Arduino IDE.
- Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino Nano ESP32.
- La salida en el Monitor Serial para la primera ejecución.
COM6
SD CARD INITIALIZED.
esp32.txt doesn't exist. Creating esp32.txt file...
esp32.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
- El resultado en el Monitor Serial para las próximas ejecuciones
COM6
SD CARD INITIALIZED.
esp32.txt exists on SD Card.
Autoscroll
Clear output
9600 baud
Newline
※ Nota:
No podrás ver la salida en el Monitor Serial durante la primera ejecución de tu primera subida, que se realiza antes de abrir el Monitor Serial.
- Desconecta la tarjeta microSD del módulo
- Inserta la tarjeta microSD en un lector de tarjetas SD USB
- Conecta el lector de tarjetas SD USB al PC
- Verifica si el archivo existe o no
Arduino Nano ESP32 - Cómo escribir y leer datos en un archivo en una tarjeta microSD
Lo que hace el código de abajo:
- Escribe datos en un archivo
- Lee el contenido de un archivo carácter por carácter y muéstralo en el Monitor Serial
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D4 // The Arduino Nano ESP32 pin connected to the CS pin of SD card module
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- El monitor serial mostró el contenido del archivo.
COM6
Created by newbiely.com
Learn Arduino Nano ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Nota:
Los datos se añadirán al final del archivo por defecto. Si reinicias Arduino Nano ESP32 con el código anterior, el texto se añadirá de nuevo al archivo ⇒ el Monitor Serial mostrará más líneas como se muestra a continuación:
COM6
Creado por newbiely.com
Aprende Arduino Nano ESP32 y una tarjeta SD
Creado por newbiely.com
Aprende Arduino Nano ESP32 y una tarjeta SD
Autoscroll
Clear output
9600 baud
Newline
También puedes quitar la tarjeta microSD del módulo y abrirla en tu PC para comprobar su contenido (se necesita un lector de tarjetas SD USB).
Arduino Nano ESP32 - Cómo leer un archivo en una tarjeta microSD línea por línea
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D4 // The Arduino Nano ESP32 pin connected to the CS pin of SD card module
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
int line_count = 0;
while (myFile.available()) {
char line[100]; // maximum is 100 characters, change it if needed
int line_length = myFile.readBytesUntil('\n', line, 100); // read line-by-line from Micro SD Card
line_count++;
Serial.print(F("Line "));
Serial.print(line_count);
Serial.print(F(": "));
Serial.write(line, line_length); // print the character to Serial Monitor
// \n character is escaped by readBytesUntil function
Serial.write('\n'); // print a new line charactor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- El resultado en el Monitor Serial
COM6
SD CARD INITIALIZED.
Line 1: Created by newbiely.com
Line 2: Learn Arduino Nano ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
※ Nota:
Puede que veas más líneas en el Monitor Serial si el contenido del archivo no se elimina previamente.
Arduino Nano ESP32 - Cómo sobrescribir un archivo en la tarjeta microSD
Por defecto, el contenido se añadirá al final del archivo. La forma más simple de sobrescribir un archivo es: eliminar el archivo existente y crear uno nuevo con el mismo nombre.
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D4 // The Arduino Nano ESP32 pin connected to the CS pin of SD card module
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
SD.remove("/esp32.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("/esp32.txt", FILE_WRITE);
if (myFile) {
myFile.println("Created by esp32io.com"); // write a line to esp32.txt
myFile.println("Learn ESP32 and SD Card"); // write another line to esp32.txt
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
// open file for reading
myFile = SD.open("/esp32.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file esp32.txt"));
}
}
void loop() {
}
- El resultado en el Monitor Serial
COM6
SD CARD INITIALIZED.
Created by newbiely.com
Learn Arduino Nano ESP32 and SD Card
Autoscroll
Clear output
9600 baud
Newline
- Reiniciar Arduino Nano ESP32
- Verificar si el contenido del archivo que se muestra en el Monitor serie se ha añadido al final o no.
También puedes quitar la tarjeta microSD del módulo y abrirla en tu PC para revisar su contenido (se necesita un lector de tarjetas SD USB).
