Arduino Nano ESP32 - RS232

En este tutorial, vamos a aprender a usar la comunicación RS-232 con Arduino Nano ESP32. En detalle, aprenderemos:

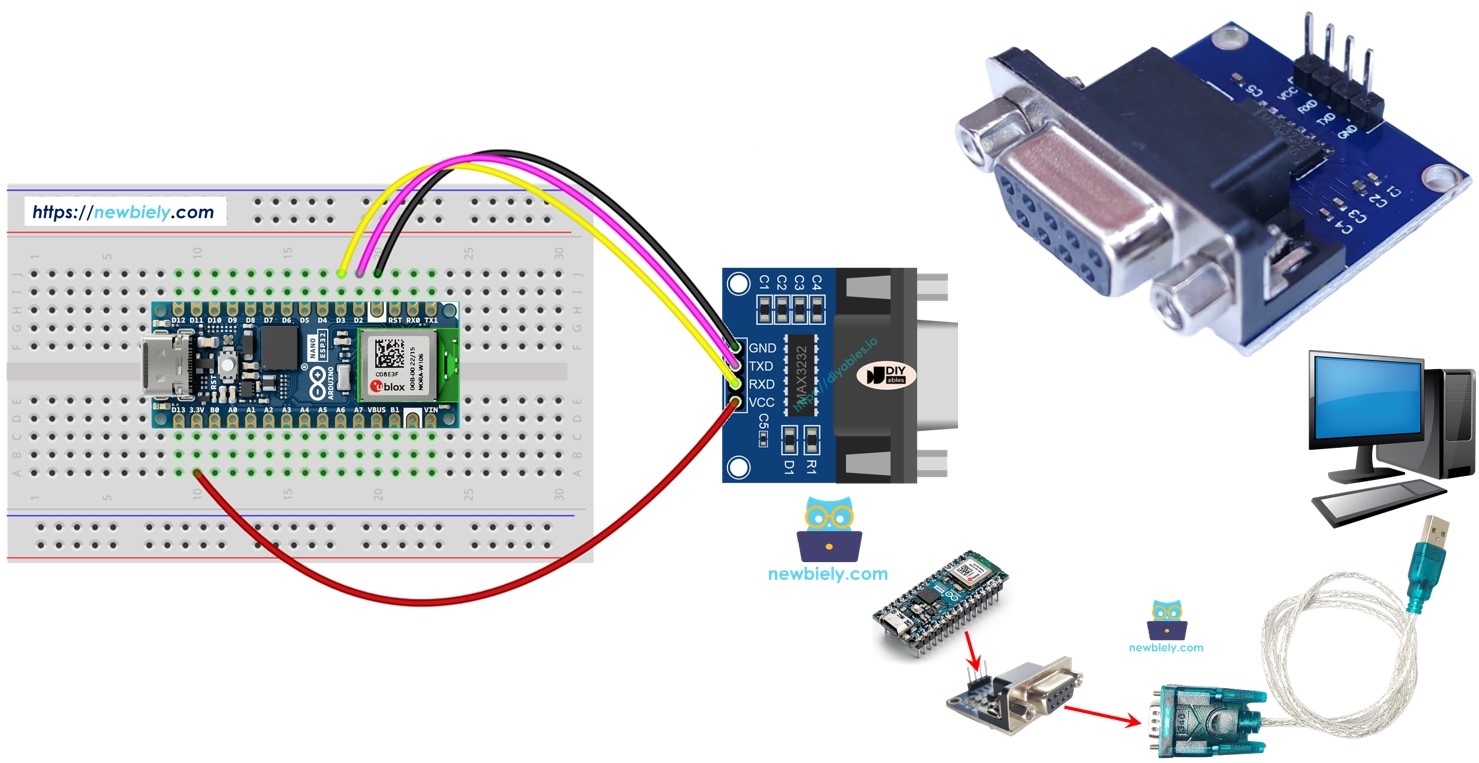

Arduino Nano ESP32 - RS-232

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Módulo TTL a RS232
1×(Alternativo) MAX3232 RS232 to TTL Module
1×Cables Puente
1×Protoboard
1×(Opcional) USB to RS232 Cable
1×(Opcional) USB to RS232 Converter
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo TTL a RS-232

Cuando utilizas la comunicación serial mediante las funciones Serial.print(), Serial.read(), Serial.write()... en ESP32 y Arduino Nano, los datos se envían al pin TX o se leen datos que provienen del pin RX. Las señales en los pines TX y RX son de nivel TTL. Esta señal no llega muy lejos. Por lo tanto, cuando desees usar la comunicación serial a larga distancia, necesitas convertir la señal TTL a una señal RS232, RS485 o RS422.

El módulo TTL a RS232 convierte la señal TTL en una señal RS232, y viceversa.

Diagrama de pines

El módulo RS-232 a TTL tiene dos interfaces:

  • La interfaz TTL (conectada al ESP32) incluye 4 pines
    • Pin VCC: pin de alimentación, debe conectarse a VCC (5V/3.3V)
    • Pin GND: pin de alimentación, debe conectarse a GND (0V)
    • Pin RXD: pin de datos, debe conectarse a un pin RX del Arduino Nano ESP32
    • Pin TXD: pin de datos, debe conectarse a un pin TX del Arduino Nano ESP32
  • La interfaz RS232: conector DB9 hembra D-Sub, conéctelo al dispositivo serie
Diagrama de pines RS-232

Diagrama de Cableado

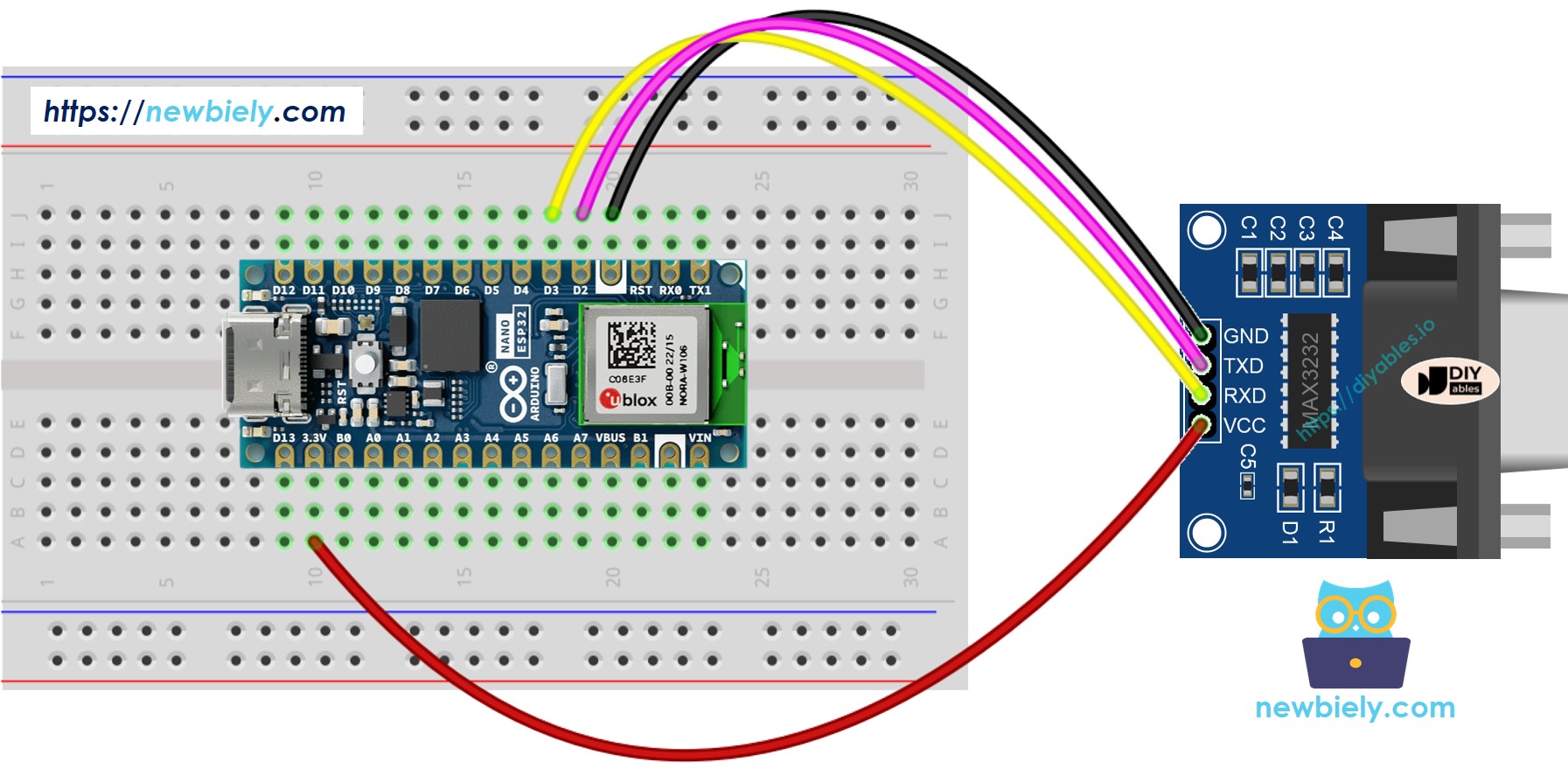

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-232

This image is created using Fritzing. Click to enlarge image

¿No tiene protoboard? El mismo circuito se puede cablear sin ella, como se muestra abajo:

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-232 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

¿Quieres una conexión más firme que con cables jumper? Para ello, monta el Arduino Nano ESP32 en una Placa de Expansión de Terminales de Tornillo para Arduino Nano. El cableado es el mismo. Solo que ahora los cables van a las borneras de tornillo, como se ve abajo.

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-232 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Cómo programar Arduino Nano ESP32 para usar el módulo RS232

#define RX1PIN D3 #define TX1PIN D2
  • Inicializa la interfaz Serial:
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS232

Código de Arduino Nano ESP32 para RS232

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-rs232 */ #define RX1PIN D3 #define TX1PIN D2 void setup() { // start communication with baud rate 9600 Serial.begin(9600); // Serial Monitor Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS232 // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial1 if (Serial1.available()) { char data = Serial1.read(); // read the received character Serial1.print(data); // echo back to data to the sender Serial.print(data); // print the recived data to Serial Monitor } }

Pruebas

Puede realizar una prueba transmitiendo datos entre su PC y el Arduino Nano ESP32 mediante RS232 en ambas direcciones. Siga los pasos que se indican a continuación:

  • Conecta el Arduino Nano ESP32 a tu PC usando un cable RS232 a USB, como se ilustra en la imagen de abajo:

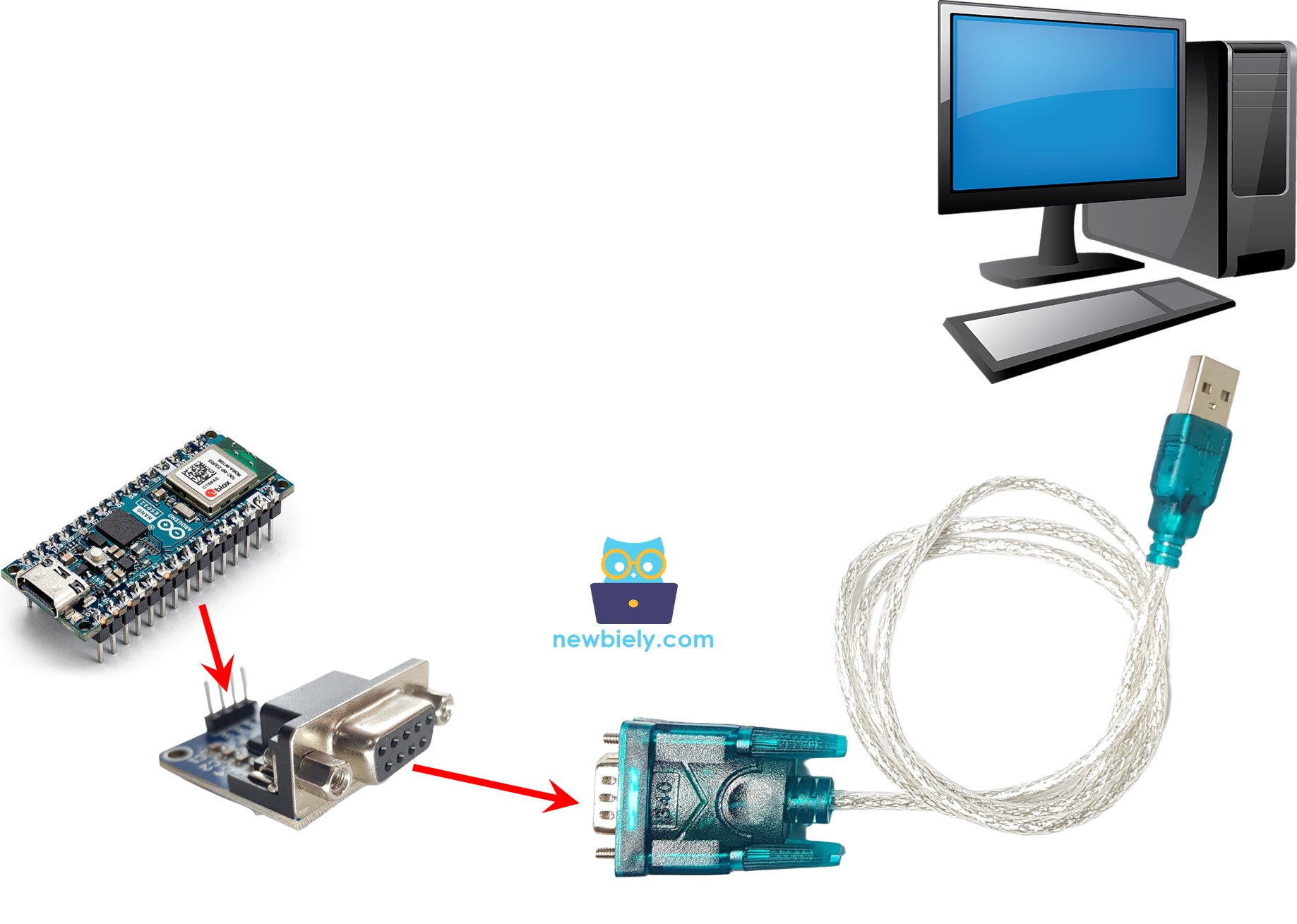

Comunicación RS232 de Arduino Nano ESP32 hacia PC
  • Instala un programa de terminal serie como Tera Term o PuTTY.
  • Abre el programa de terminal serie y configura los parámetros de la terminal serie (puerto COM, velocidad en baudios, etc.).
  • Introduce algunos datos en la terminal serie para transmitirlos al Arduino Nano ESP32.
  • Si la prueba tiene éxito, observarás los datos devueltos en la terminal serie.
