Arduino Nano ESP32 - Cerradura de solenoide
La cerradura de solenoide también se conoce como la cerradura eléctrica. Se puede usar para bloquear/desbloquear armarios, cajones y puertas. Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 para controlar la cerradura de solenoide.
Una alternativa a la cerradura de solenoide es la cerradura electromagnética. Puedes aprender más en Arduino Nano ESP32 - Electromagnetic Lock tutorial
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de la cerradura de solenoide
Diagrama de pines
La cerradura de solenoide incluye dos cables:
- Cable positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC
- Cable negativo (-) (negro): debe conectarse a la tierra (GND) de la fuente de alimentación de CC

Cómo funciona
- Cuando la cerradura de solenoide está alimentada, la lengüeta (pestillo) se extiende ⇒ la puerta está cerrada
- Cuando la cerradura de solenoide no está alimentada, la lengüeta (pestillo) se retrae ⇒ la puerta está desbloqueada
※ Nota:
La cerradura de solenoide suele usar una fuente de alimentación de 12 V, 24 V o 48 V. Por lo tanto, NO PODEMOS conectar directamente la cerradura de solenoide al pin del Arduino Nano ESP32. Tenemos que conectarla al pin del Arduino Nano ESP32 a través de un relé.
Si conectamos la cerradura de solenoide a un relé (modo normalmente abierto):
- Cuando el relé está abierto, la puerta está desbloqueada
- Cuando el relé está cerrado, la puerta está bloqueada
Al conectar Arduino Nano ESP32 al relé, podemos programar el Arduino Nano ESP32 para que controle la cerradura de solenoide. Obtén más información sobre el relé en Tutorial de relé para Arduino Nano ESP32.

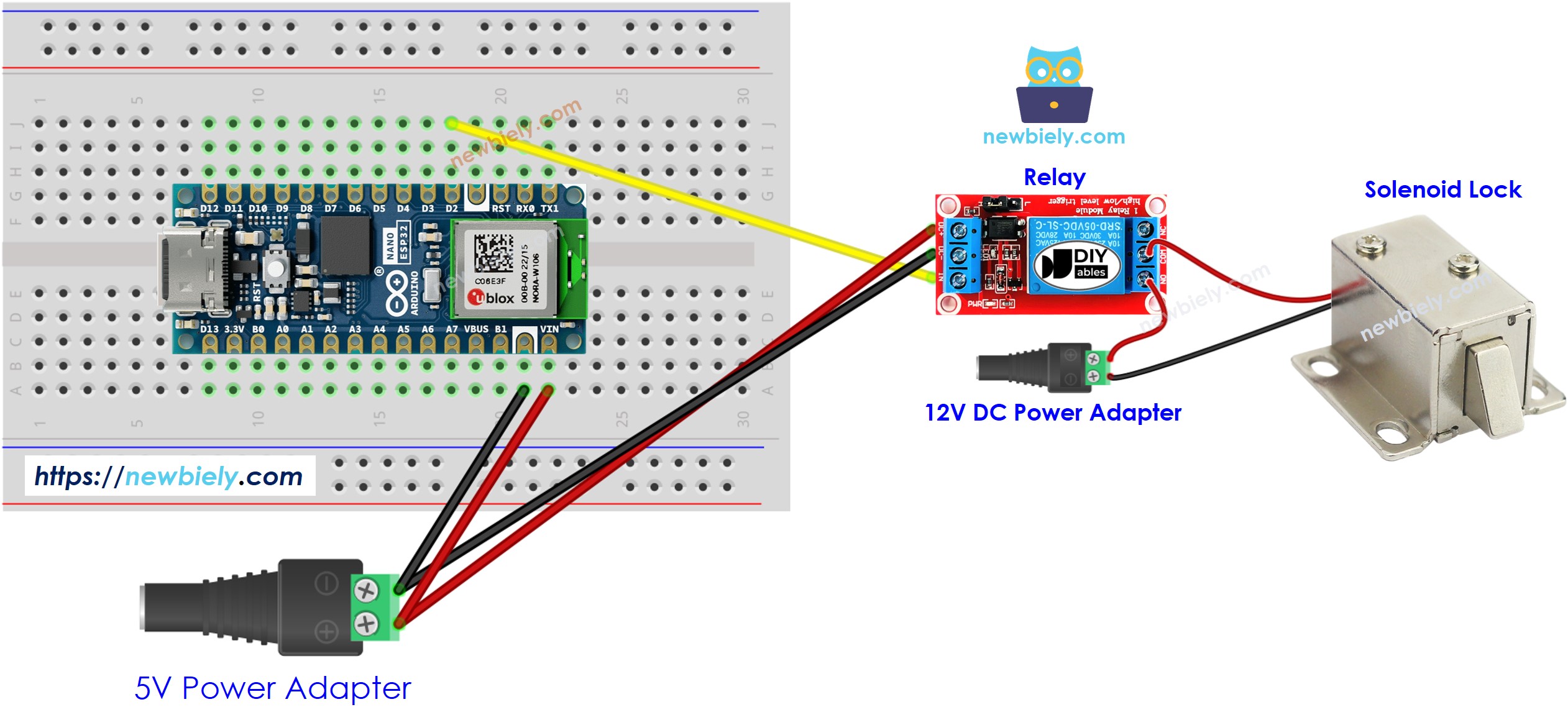

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
Si no usa una protoboard, conéctelo así:

This image is created using Fritzing. Click to enlarge image
¿Quieres un montaje más limpio y seguro? El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Aquí está el mismo circuito cableado con la placa de borneras de tornillo:

This image is created using Fritzing. Click to enlarge image
Código de Arduino Nano ESP32
El código de abajo bloquea/desbloquea la puerta cada 5 segundos.
Pasos R\u00e1pidos
Para empezar con Arduino Nano ESP32, siga estos pasos:
- Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Conecta los componentes según el diagrama proporcionado.
- Conecta la placa Arduino Nano ESP32 a tu computadora mediante un cable USB.
- Inicia el IDE de Arduino en tu computadora.
- Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
- Copia el código anterior y pégalo en el IDE de Arduino
- Compila y sube el código a la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
- Ver el estado del pestillo
Arduino Nano ESP32 - Cerradura de solenoide controlada por botón
Ver Arduino Nano ESP32 - Tutorial de Cerradura de Solenoide con Control de Botones
※ Nota:
En el código anterior, usamos la función delay. Por lo tanto, no es necesario aplicar anti-rebote al botón. Sin embargo, todavía proporcionamos el código con anti-rebote por si quieres realizar más tareas sin usar la función delay. Consulta Cómo usar millis() en lugar de delay
Relé vs módulo MOSFET para la cerradura de solenoide
Este tutorial usa un relé para conmutar la cerradura de solenoide. Una cerradura de solenoide de 12 V funciona con CC, así que un módulo MOSFET también puede conmutarla.
| Relé | Módulo MOSFET | |
|---|---|---|
| Control de la cerradura | bloquear o desbloquear | bloquear o desbloquear |
| Ruido al conmutar | un clic cada vez | ningún ruido |
| Tiempo de conmutación | lento (milisegundos) | muy rápido |
| Desgaste | los contactos envejecen con el uso | no tiene partes móviles que se desgasten |
| Funciona con | cerraduras de CA y CC | solo cerraduras de CC |
| Diodo flyback | la mayoría de los módulos de relé no lo necesitan | hay que añadir uno (1N4007 o 1N5819) |
| Aislamiento | sí | sí, con un optoacoplador PC817 |
| Ideal para | un montaje sencillo y común | una cerradura silenciosa, o una puerta que se abre muchas veces al día |
Una cerradura de solenoide solo está bloqueada o desbloqueada, así que el módulo MOSFET no da un control extra aquí. Sus ventajas son: no hace clic y nada se desgasta. Ambos se activan cuando el pin está en HIGH, así que el código sigue igual. No mantengas la cerradura desbloqueada mucho tiempo, o se calentará. Lo mismo pasa con un relé. El pin de 3.3 V del Arduino Nano ESP32 es suficiente para controlar el módulo.
Una válvula de solenoide funciona igual que una cerradura de solenoide. Para ver cómo conectar y programar una con un relé y con un módulo MOSFET, consulta el tutorial Arduino Nano ESP32 - Válvula de agua/líquido. El cableado de una cerradura de solenoide está en el tutorial Arduino Nano ESP32 - Módulo MOSFET.
