Arduino Nano ESP32 - Sensor de luz
Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 con el sensor de luz. En detalle, aprenderemos:
- Cómo funciona el sensor de luz.
- Cómo conectar el sensor de luz al Arduino Nano ESP32.
- Cómo programar para Arduino Nano ESP32 para leer el valor de un sensor de luz.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
El sensor de luz LDR es muy asequible, pero requiere una resistencia para el cableado, lo que puede hacer que la instalación sea más compleja. Para simplificar el cableado, puedes usar un módulo de sensor de luz LDR como alternativa.
Acerca del Sensor de Luz
El sensor de luz más utilizado es una fotorresistencia (también conocida como fotocelda, o resistencia dependiente de la luz, LDR).
Puede usarse para detectar la presencia de la luz. También se puede usar para medir el nivel de iluminancia de la luz.
Pinout del sensor de luz
Un sensor de luz tiene dos pines. Al igual que una resistencia normal, NO necesitamos distinguir estos pines.
Cómo funciona el sensor de luz
La resistencia de la fotorresistencia es inversamente proporcional a la intensidad de la luz. Cuánta menos luz incide sobre la fotorresistencia, mayor es su resistencia. Por lo tanto, podemos inferir cuán brillante es la luz ambiental midiendo la resistencia de la fotorresistencia.
WARNING
El valor medido por la fotorresistencia refleja la tendencia aproximada de la intensidad de la luz; no representa exactamente el flujo luminoso. Por lo tanto, la fotorresistencia no debe utilizarse en una aplicación que requiera alta precisión. La calibración también es necesaria para algún tipo de aplicación.
Arduino Nano ESP32 - Sensor de Luz
El pin de entrada analógica del ESP32 convierte el voltaje (entre 0 V y ADC_VREF, por defecto 3,3 V) en valores enteros (entre 0 y 4095), llamados valor analógico o valor ADC. Al conectar un pin de entrada analógica del Arduino Nano ESP32 a la fotorresistencia, podemos leer el valor analógico utilizando la función analogRead().

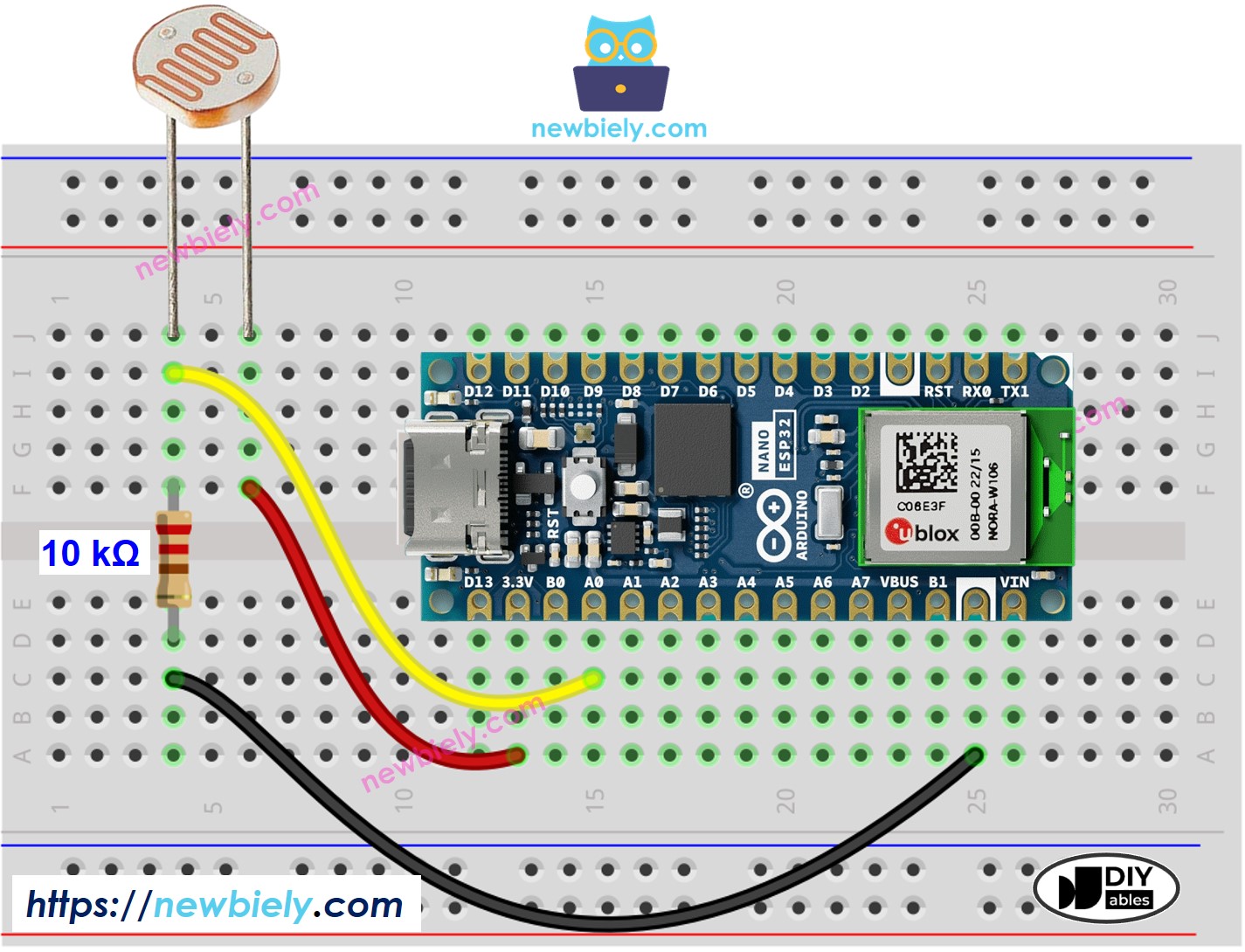

Diagrama de cableado entre el sensor de luz y Arduino Nano ESP32
This image is created using Fritzing. Click to enlarge image
Código para Arduino Nano ESP32
El código de Arduino Nano ESP32 a continuación lee el valor de un sensor de luz e infiere el nivel de iluminación.
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
- Copia el código anterior y pégalo en el IDE de Arduino.
- Compila y carga el código en la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
- Abre el Monitor Serial en el IDE de Arduino
- Emite luz al sensor
- Consulta el resultado en el Monitor Serial. Se muestra lo siguiente:
Sensor de Luz y LED
Diagrama de cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino Nano ESP32
El código de abajo enciende el LED si está oscuro; de lo contrario, apaga el LED.
※ Nota:
Este tutorial utiliza la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un sensor o componente. El ADC del Arduino Nano ESP32 es adecuado para proyectos que no requieren alta precisión. Sin embargo, para proyectos que necesiten mediciones precisas, tenga en cuenta lo siguiente:
- El ADC del Arduino Nano ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa Arduino Nano ESP32 puede variar ligeramente, por lo que la calibración es necesaria para cada placa individual.
- La calibración puede ser un desafío, especialmente para principiantes, y podría no siempre arrojar exactamente los resultados que desea.
Para proyectos que requieren alta precisión, considere usar un ADC externo (p. ej. ADS1115) con el Arduino Nano ESP32 o usar otro Arduino, como el Arduino Uno R4 WiFi, que tiene un ADC más fiable. Si aún desea calibrar el ADC del Arduino Nano ESP32, consulte el ESP32 ADC Calibration Driver.
