Arduino Nano ESP32 - sensor táctil

Este tutorial ofrece instrucciones sobre cómo usar Arduino Nano ESP32 con el sensor táctil (también conocido como interruptor táctil o botón táctil).

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor Táctil
1×Protoboard
1×Cables Puente
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor táctil

Esquema de pines del sensor táctil

El sensor de tacto tiene 3 pines:

  • Pin GND: conecta este pin a GND (0V)
  • Pin VCC: conecta este pin a VCC (5V o 3.3V)
  • Pin SIGNAL: es una salida: LOW cuando NO se toca, HIGH cuando se toca. Este pin debe conectarse al pin de entrada del ESP32.
Pinout del sensor táctil

Cómo funciona el sensor táctil

  • El estado del pin de señal es BAJO cuando el sensor táctil no está tocado
  • El estado del pin de señal es ALTO cuando el sensor táctil está tocado

Arduino Nano ESP32 - Sensor táctil

Podemos conectar el pin SIGNAL del sensor táctil a un pin de entrada del ESP32 y usar el código de Arduino Nano ESP32 para leer el estado del sensor táctil.

Diagrama de cableado entre el sensor táctil y Arduino Nano ESP32

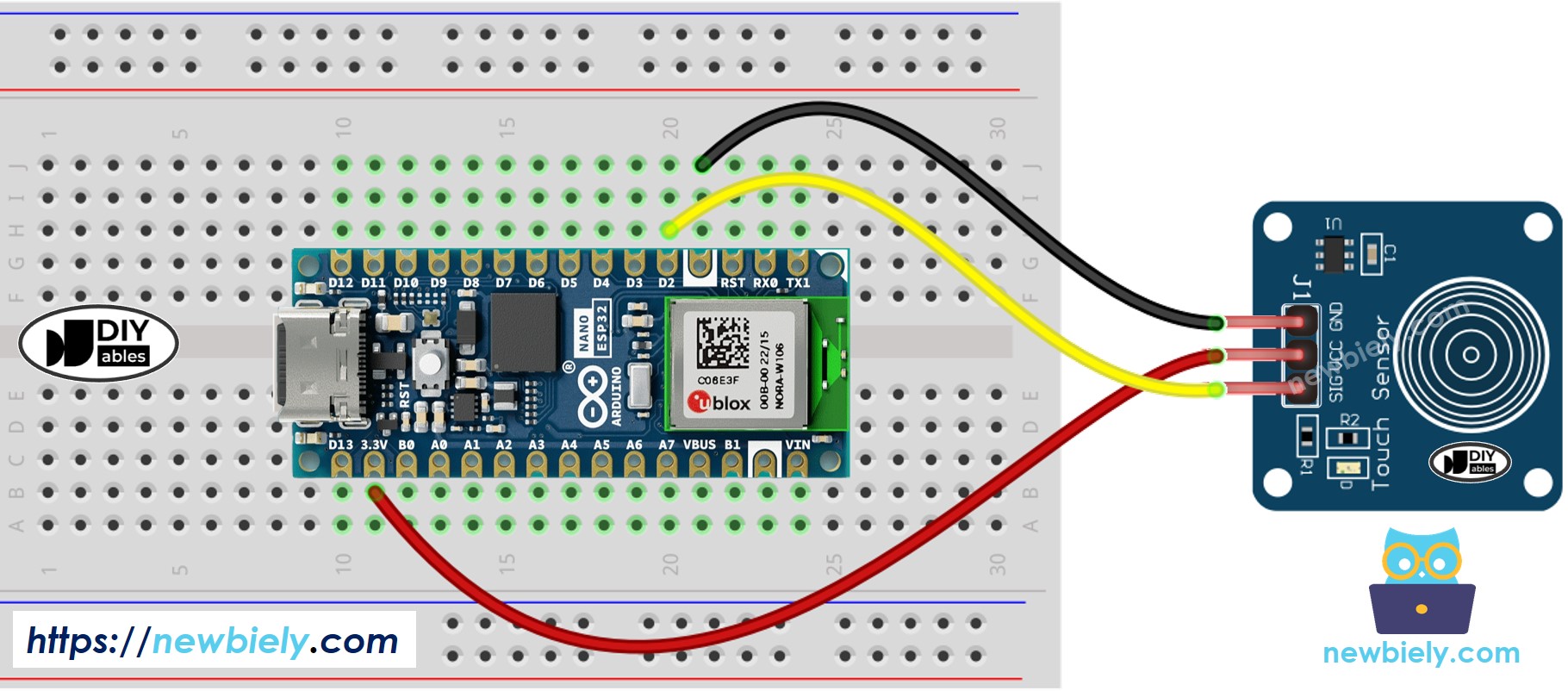

Diagrama de cableado del sensor táctil para Arduino Nano ESP32

This image is created using Fritzing. Click to enlarge image

Este es el mismo cableado sin protoboard:

Diagrama de cableado del sensor táctil para Arduino Nano ESP32 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Solo conecta el Arduino Nano ESP32 a una Placa de Expansión de Terminales de Tornillo para Arduino Nano. Mira el diagrama de abajo para la versión con borneras de tornillo.

Diagrama de cableado del sensor táctil para Arduino Nano ESP32 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Cómo programar un sensor táctil

  • Inicializa el pin del Arduino Nano ESP32 en modo de entrada digital utilizando la función pinMode(). Por ejemplo, el pin D2.
pinMode(D2, INPUT);
  • Lee el estado del pin del Arduino Nano ESP32 usando la función digitalRead().
int inputState = digitalRead(D2);

Sensor táctil - Código para Arduino Nano ESP32

El código siguiente lee el estado del sensor táctil y lo imprime en el Monitor Serial.

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-touch-sensor */ #define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to the sensor's SIGNAL pin of touch sensor void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // initialize the ESP32's pin as an input pinMode(SENSOR_PIN, INPUT); } void loop() { // read the state of the the input pin: int state = digitalRead(SENSOR_PIN); // print state to Serial Monitor Serial.println(state); }

Pasos R\u00e1pidos

  • Si es la primera vez que utilizas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE.
  • Copia el código anterior y pégalo en Arduino IDE.
  • Compila y sube el código al tablero Arduino Nano ESP32 haciendo clic en el botón Subir en Arduino IDE
  • Coloca tu dedo sobre el sensor y suéltalo.
  • Consulta el resultado en el Monitor Serial. Se muestra a continuación:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano ESP32
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')
New Line
9600 baud
0 0 0 1 1 1 1 1 1 0 0
Ln 11, Col 1
Arduino Nano ESP32 on COM15
2

Cómo detectar el cambio de estado de bajo a alto

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-touch-sensor */ #define SENSOR_PIN D2 // The Arduino Nano ESP32 pin connected to the sensor's SIGNAL pin of touch sensor int prev_state = LOW; // The previous state from the input pin int touch_state; // The current reading from the input pin void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // initialize the ESP32's pin as an input pinMode(SENSOR_PIN, INPUT); } void loop() { // read the state of the the input pin: touch_state = digitalRead(SENSOR_PIN); if (prev_state == LOW && touch_state == HIGH) Serial.println("The sensor is touched"); // save the the last state prev_state = touch_state; }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
