Arduino Nano ESP32 - RS-485

Este tutorial te enseña a usar la comunicación RS485 con ESP32. En detalle, aprenderemos los siguientes aspectos:

Acerca del Módulo TTL a RS-485

Al emplear la comunicación serial en el Arduino Nano ESP32 utilizando funciones como Serial.print(), Serial.read() y Serial.write(), la transmisión de datos se realiza a través del pin TX, mientras que la recepción de datos se lleva a cabo a través del pin RX. Estos pines operan a nivel TTL, manejando señales con un rango limitado. Por lo tanto, para la comunicación serial a distancias extendidas, se vuelve necesario convertir la señal TTL a estándares como RS232, RS485 o RS422.

En este tutorial, profundizaremos en la utilización de RS485 (también conocido como RS-485) con la placa Arduino Nano ESP32 mediante un módulo TTL a RS485. Este módulo facilita la conversión de señales TTL a señales RS485 y viceversa, permitiendo una comunicación fiable a largas distancias.

Disposición de pines

El módulo RS-485 a TTL cuenta con dos interfaces:

  • Interfaz TTL (conectada al Arduino Nano ESP32):
    • Pin VCC: Este pin de alimentación debe estar conectado a VCC (5V o 3.3V).
    • Pin GND: Este pin de alimentación debe estar conectado a GND (0V).
    • Pin RXD: Este pin de datos debe estar conectado a un pin TX del Arduino Nano ESP32.
    • Pin TXD: Este pin de datos debe estar conectado a un pin RX del Arduino Nano ESP32.
  • Interfaz RS485:
    • Pin D+ (A o TR+): Este pin facilita la comunicación de datos.
    • Pin D- (B o TR-): Este pin se utiliza para la transmisión de datos.
    • Pin GND: Aunque es opcional, se recomienda encarecidamente incluir este pin para mitigar la interferencia de ruido, asegurando un rendimiento óptimo.
    Pinout del módulo RS-485
    image source: diyables.io

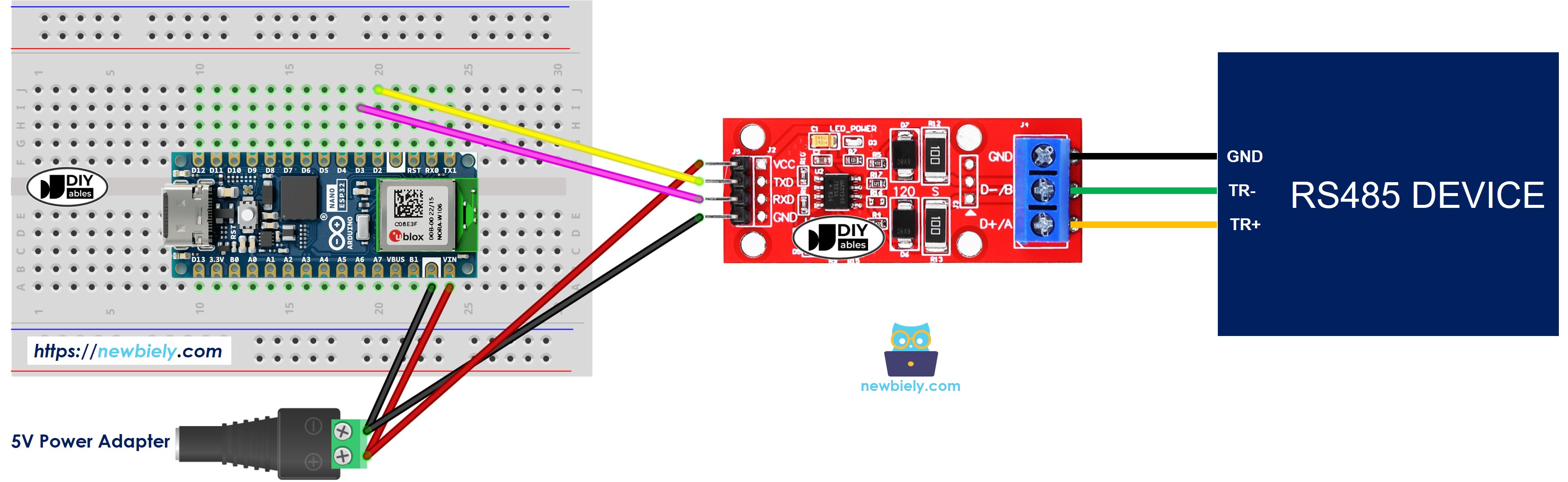

Diagrama de Cableado

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-485

This image is created using Fritzing. Click to enlarge image

Si no usa una protoboard, conéctelo así:

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-485 (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Los cables sueltos son una causa común de errores extraños. Una Placa de Expansión de Terminales de Tornillo para Arduino Nano resuelve esto. Conecta el Arduino Nano ESP32 a ella y atornilla los cables. Mira el diagrama de abajo para la versión con borneras de tornillo.

Diagrama de cableado de Arduino Nano ESP32 TTL a RS-485 (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Cómo programar Arduino Nano ESP32 para usar el módulo RS-485

  • Define los pines seriales:
#define RX1PIN D2 #define TX1PIN D3
  • Inicializa la interfaz serial:
Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS232

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-rs485 */ #define RX1PIN D2 #define TX1PIN D3 void setup() { // start communication with baud rate 9600 Serial.begin(9600); // Serial Monitor Serial1.begin(9600, SERIAL_8N1, RX1PIN, TX1PIN); // RS485 // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial1.available()) { char data = Serial1.read(); // read the received character Serial1.print(data); // echo back to data to the sender Serial.print(data); // print the recived data to Serial Monitor } }

Pruebas

Puedes realizar una prueba enviando datos desde tu PC al Arduino Nano ESP32 a través de RS-485 y viceversa. Para ello, sigue los pasos a continuación:

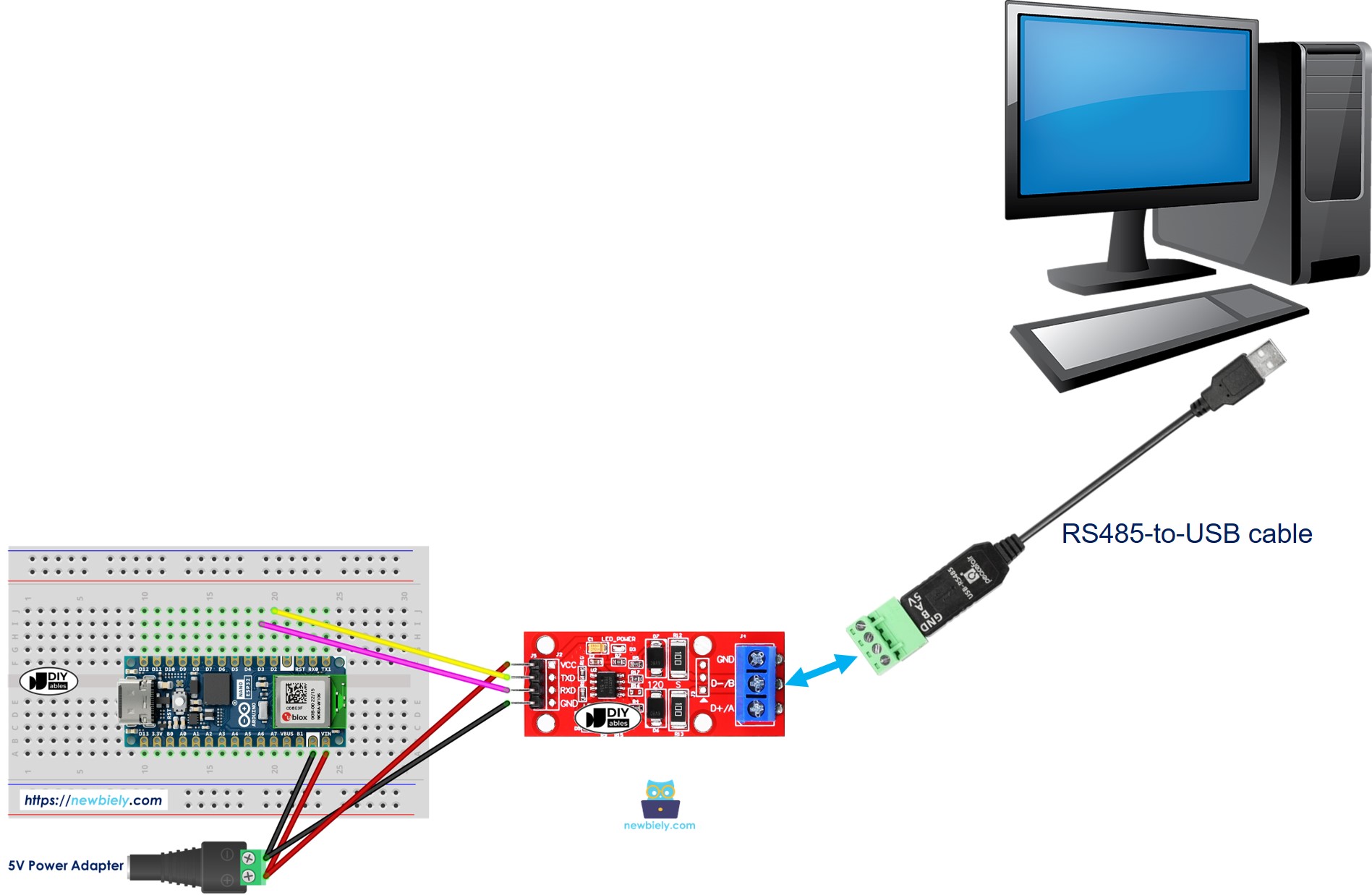

  • Conecta Arduino Nano ESP32 a tu PC mediante un cable RS485 a USB como se muestra a continuación:
Comunicación RS485 de Arduino Nano ESP32 a PC
  • Instala un programa de terminal serie como Tera Term o PuTTY
  • Abre el programa de terminal serie y configura los parámetros de la interfaz serial (puerto COM, tasa de baudios...)
  • Escribe algunos datos en el terminal serial para enviarlos al ESP32.
  • Si tiene éxito, verás los datos de eco en el terminal serial.
