Arduino Nano ESP32 - Sirena
En este tutorial, vamos a aprender a programar Arduino Nano ESP32 para controlar una sirena y hacer que emita un sonido de advertencia y/o una luz.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de Siren
Dependiendo del fabricante, una sirena puede producir ya sea un sonido fuerte o una luz de advertencia, lo que la hace adecuada para un sistema de alarma. También está disponible en varios voltajes de funcionamiento. Este tutorial utilizará una sirena de 12 V, y otros voltajes serán similares.

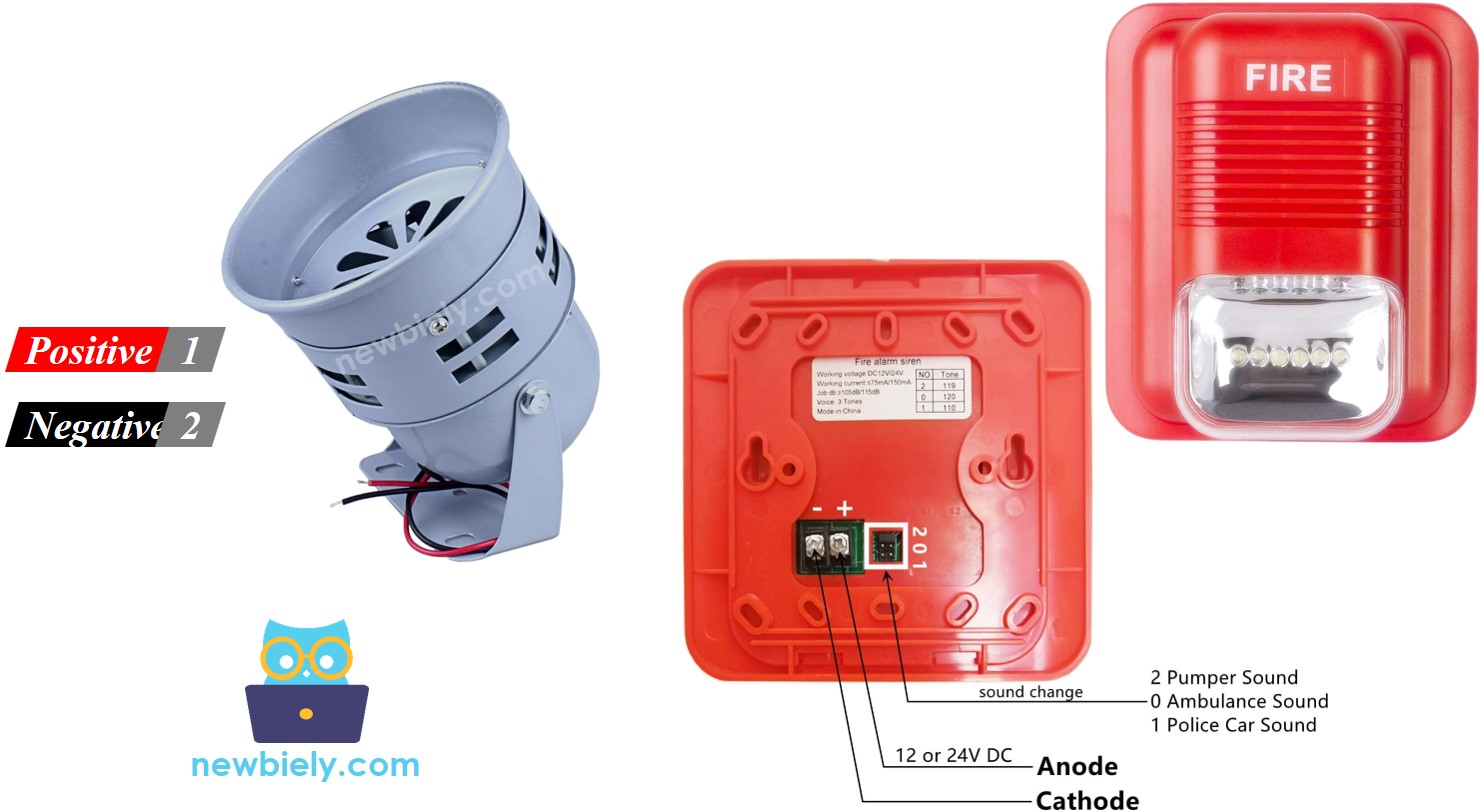

Disposición de pines
La sirena de 12 V suele tener dos pines:
- Pin negativo (-) (negro): debe conectarse a la tierra de la fuente de alimentación de CC
- Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC
Cómo controlar una sirena
Si la sirena de 12 V está alimentada por una fuente de alimentación de 12 V, emite sonido y/o luz de advertencia. Para controlar una sirena de 12 V, necesitamos usar un relé entre Arduino Nano ESP32 y la sirena de 12 V. El Arduino Nano ESP32 puede controlar la sirena de 12 V a través del relé. Si no sabes sobre el relé (pinout, cómo funciona, cómo programarlo ...), aprende sobre el relé en el Tutorial de relé de Arduino Nano ESP32

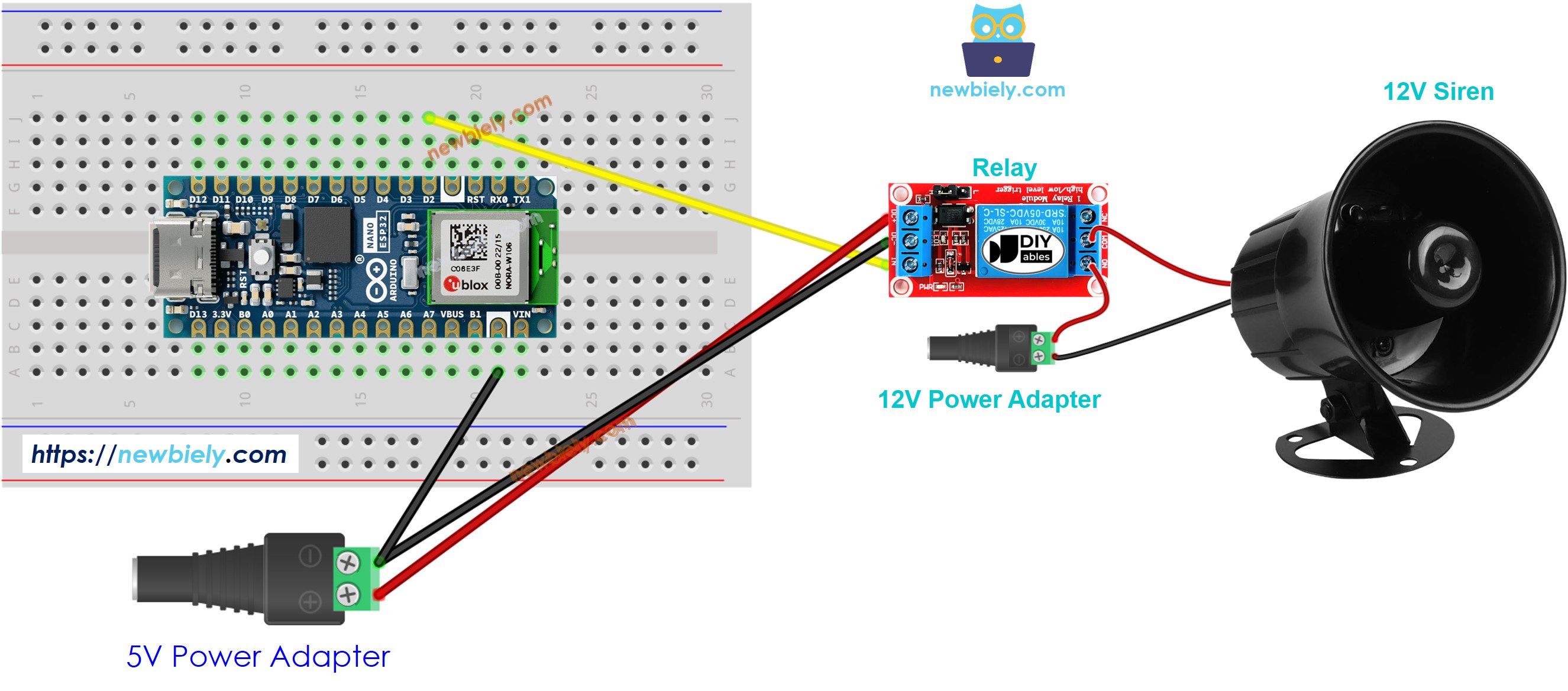

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código Arduino Nano ESP32
El código a continuación enciende repetidamente la sirena de 12 V en tres segundos y la apaga en cinco segundos.
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Nano ESP32, consulta cómo configurar el entorno para Arduino Nano ESP32 en Arduino IDE
- Conecta Arduino Nano ESP32 a la PC mediante un cable USB
- Abre Arduino IDE, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código al Arduino Nano ESP32
- Consulta el estado de la sirena
Explicación del código
Puede encontrar la explicación en los comentarios del código de Arduino anterior.
