Arduino Nano ESP32 - Sensor ultrasónico
Este tutorial proporciona instrucciones sobre cómo usar Arduino Nano ESP32 con el sensor ultrasónico HC-SR04 para medir la distancia a un objeto.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor ultrasónico
El sensor ultrasónico HC-SR04 se utiliza para medir la distancia desde el sensor hasta un objeto mediante ondas ultrasónicas.
Pinout del sensor ultrasónico
El sensor ultrasónico HC-SR04 incluye cuatro pines:
- Pin VCC: conecta este pin a VCC (5V)
- Pin GND: conecta este pin a GND (0V)
- Pin TRIG: este pin recibe un pulso de control desde Arduino Nano ESP32.
- Pin ECHO: este pin genera un pulso correspondiente a la distancia medida hacia el Arduino Nano ESP32.
image source: diyables.io
Cómo funciona un sensor ultrasónico
Diagrama de cableado entre el sensor ultrasónico y Arduino Nano ESP32

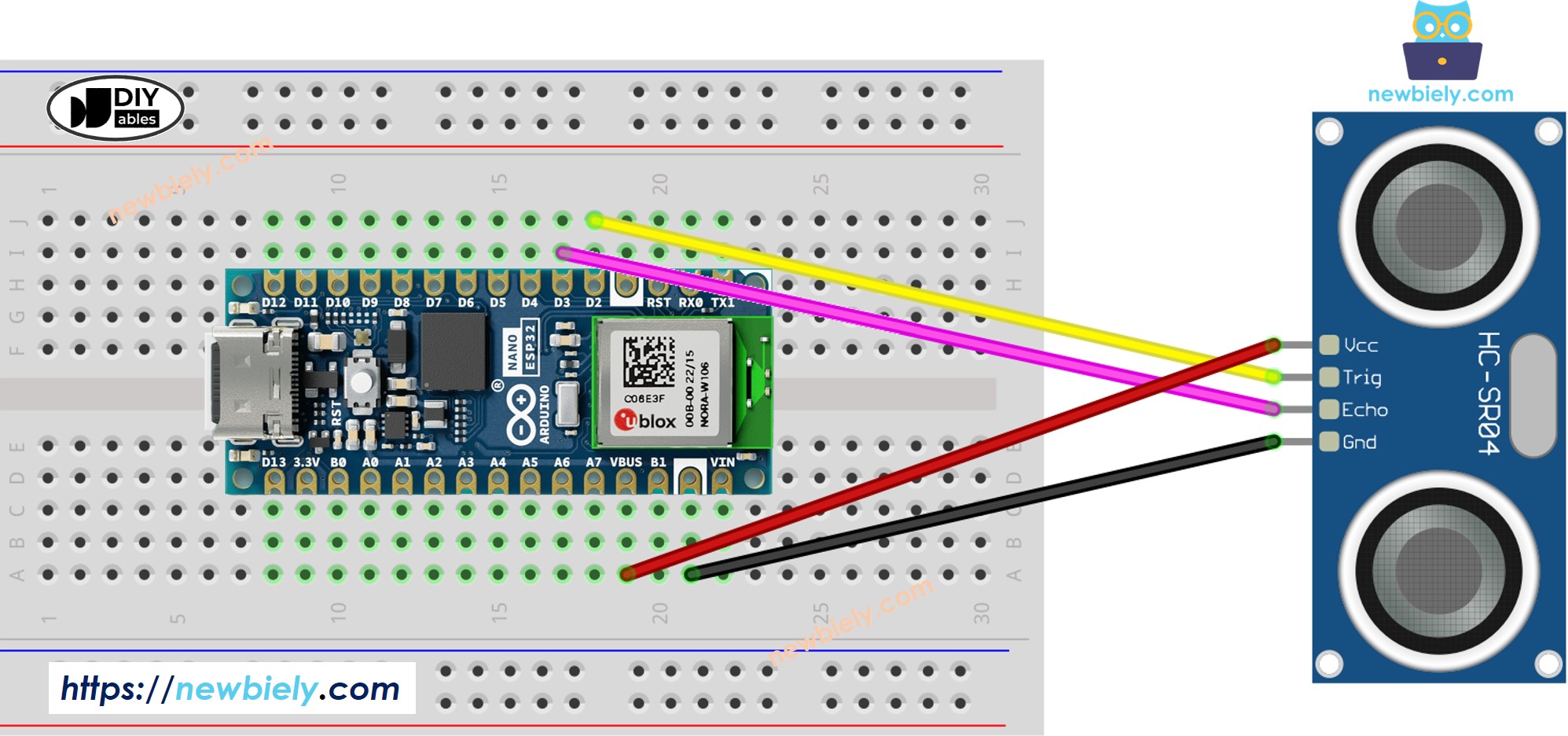

- El diagrama de cableado para alimentar la placa Arduino Nano ESP32 a través del puerto USB.
This image is created using Fritzing. Click to enlarge image

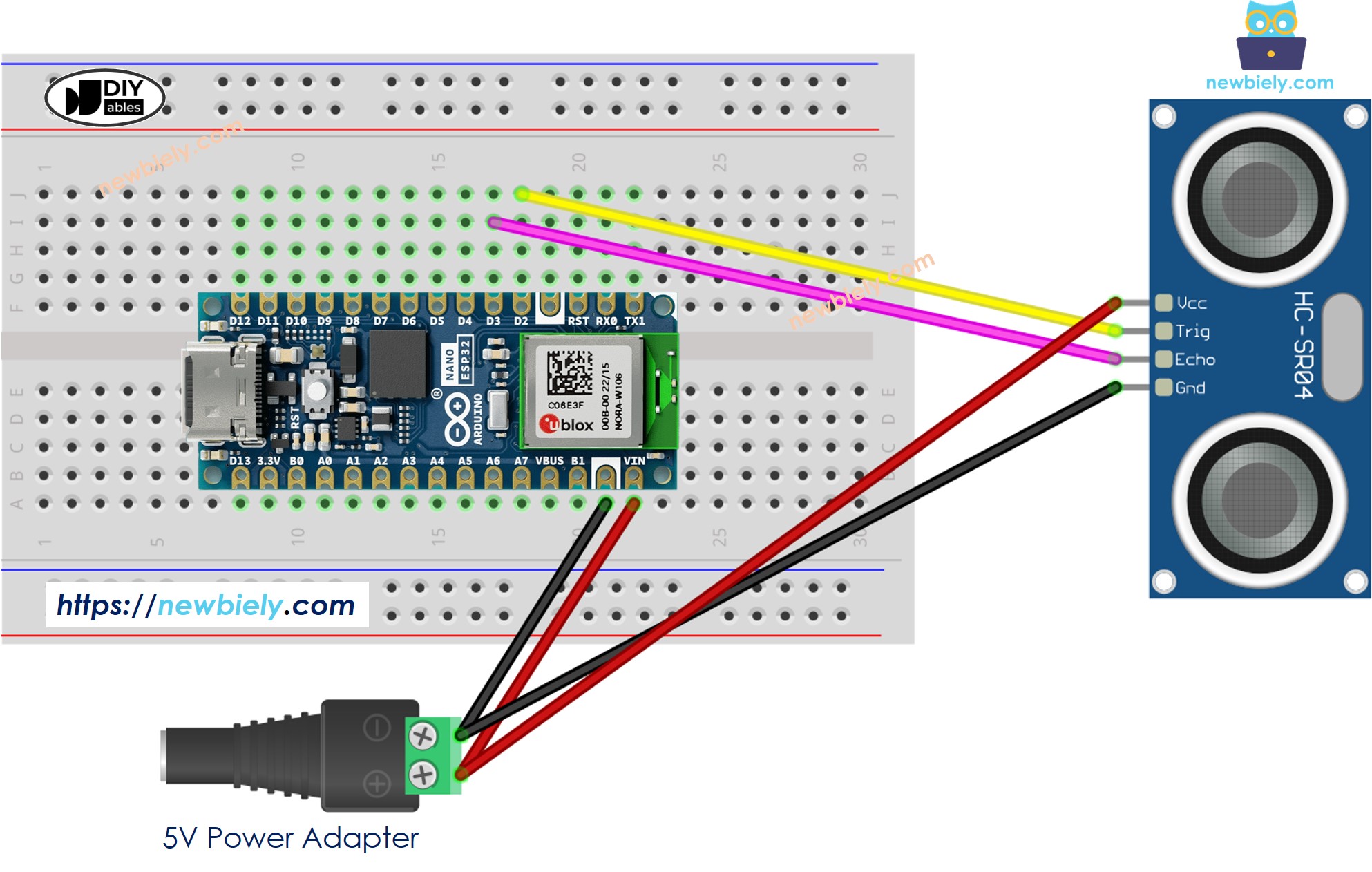

- El diagrama de cableado al alimentar la placa Arduino Nano ESP32 a través del pin Vin.
This image is created using Fritzing. Click to enlarge image
Cómo programar un sensor ultrasónico
- Genera un pulso de 10 microsegundos en el pin del ESP32 utilizando las funciones digitalWrite() y delayMicroseconds(). Por ejemplo, el pin D2:
digitalWrite(D2, HIGH);
delayMicroseconds(10);
digitalWrite(D2, LOW);
- Mide la duración del pulso (µs) en el pin del ESP32 utilizando la función pulseIn(). Por ejemplo, el pin D3:
duration_us = pulseIn(D3, HIGH);
- Calcular la distancia (cm):
distance_cm = 0.017 * duration_us;
Código de Arduino Nano ESP32
/*
* Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com
* Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-ultrasonic-sensor
*/
#define TRIG_PIN D2 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's TRIG pin
#define ECHO_PIN D3 // The Arduino Nano ESP32 pin connected to Ultrasonic Sensor's ECHO pin
float duration_us, distance_cm;
void setup() {
// begin serial port
Serial.begin (9600);
// Configure the trigger pin to output mode
pinMode(TRIG_PIN, OUTPUT);
// Configure the echo pin to input mode
pinMode(ECHO_PIN, INPUT);
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Pasos R\u00e1pidos
- Si es la primera vez que usa Arduino Nano ESP32, consulte cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
- Copie el código anterior y péguelo en el IDE de Arduino.
- Compilar y cargar el código en la placa Arduino Nano ESP32 haciendo clic en el botón Subir en el IDE de Arduino
- Abrir el monitor serie en el IDE de Arduino
- Mueve tu mano frente al sensor ultrasónico
- Mira la distancia desde el sensor hasta tu mano en el Monitor Serial
COM6
distance: 19.4 cm
distance: 17.6 cm
distance: 16.9 cm
distance: 27.4 cm
distance: 26.9 cm
distance: 24.3 cm
distance: 25.6 cm
distance: 23.1 cm
Autoscroll
Clear output
9600 baud
Newline
Explicación del código línea por línea
El código anterior de Arduino Nano ESP32 contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!
Cómo filtrar el ruido de las mediciones de distancia de un sensor ultrasónico
Ver Cómo filtrar el ruido de las mediciones de distancia del sensor ultrasónico
