Arduino Nano ESP32 - DHT22 - relé

En este tutorial, vamos a aprender cómo usar Arduino Nano ESP32 para controlar el relé en función de la temperatura leída desde el sensor DHT22.

Hardware Requerido

1×Arduino Nano ESP32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor de Temperatura y Humedad DHT22
1×(Alternativo) DHT22 Sensor
1×Relé
1×Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Opcional) 12V Fan
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para Arduino Nano
1×(Recomendado) Placa de Expansión Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentación para Arduino Nano ESP32

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y el sensor DHT22

Si no conoces el sensor de temperatura DHT22 y el relé (conexión de pines, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

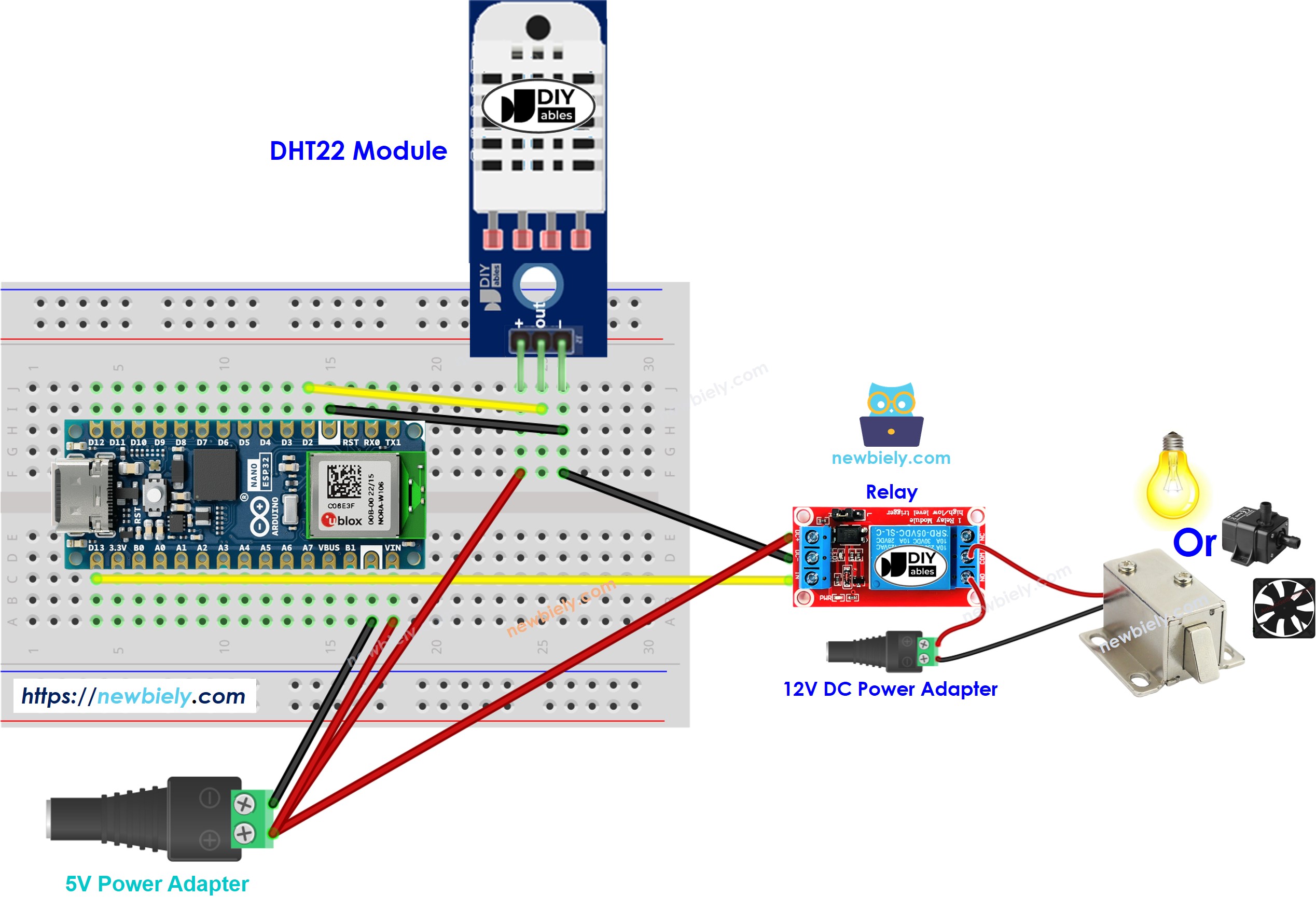

Diagrama de cableado para Arduino Nano ESP32 con sensor DHT22 y relé

This image is created using Fritzing. Click to enlarge image

También puede montar este circuito sin protoboard. Este es el mismo cableado:

Diagrama de cableado para Arduino Nano ESP32 con sensor DHT22 y relé (sin protoboard)

This image is created using Fritzing. Click to enlarge image

Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. El Arduino Nano ESP32 encaja en una Placa de Expansión de Terminales de Tornillo para Arduino Nano, que convierte cada pin en una bornera de tornillo. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

Diagrama de cableado para Arduino Nano ESP32 con sensor DHT22 y relé (Screw Terminal)

This image is created using Fritzing. Click to enlarge image

Cómo funciona el sistema

  • El Arduino Nano ESP32 lee la temperatura del sensor DHT22
  • Si la temperatura supera un umbral superior, el Arduino Nano ESP32 enciende el relé
  • Si la temperatura cae por debajo de un umbral inferior, el Arduino Nano ESP32 apaga el relé

El proceso anterior se repite infinitamente en el bucle.

Si quieres encender y apagar el relé cuando la temperatura esté por encima y por debajo de un valor específico, respectivamente, solo necesitas configurar el umbral superior y el umbral inferior al mismo valor.

Código de Arduino Nano ESP32

/* * Este código de Arduino Nano ESP32 fue desarrollado por es.newbiely.com * Este código de Arduino Nano ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino-nano-esp32/arduino-nano-esp32-dht22-relay */ #include <DHT.h> #define DHT22_PIN D2 // The Arduino Nano ESP32 pin connected to DHT22 #define RELAY_PIN D13 // The Arduino Nano ESP32 pin connected to relay #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the DHT sensor } void loop() { float temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT22 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

En los códigos anteriores, el Arduino Nano ESP32 enciende el relé cuando la temperatura supera los 25°C y mantiene el relé encendido hasta que la temperatura esté por debajo de los 20°C.

Pasos R\u00e1pidos

Para empezar con Arduino Nano ESP32, siga estos pasos:

  • Si eres nuevo en Arduino Nano ESP32, consulta el tutorial sobre cómo configurar el entorno para Arduino Nano ESP32 en el IDE de Arduino.
  • Conecta los componentes según el diagrama proporcionado.
  • Conecta la placa Arduino Nano ESP32 a tu computadora usando un cable USB.
  • Inicia el IDE de Arduino en tu computadora.
  • Selecciona la placa Arduino Nano ESP32 y su puerto COM correspondiente.
  • Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “DHT”, luego encuentra la biblioteca del sensor DHT de Adafruit.
  • Haz clic en el botón Instalar para instalar la biblioteca.
Librería de sensores DHT para Arduino Nano ESP32
  • Se le pedirá que instale algunas dependencias de otras bibliotecas.
  • Haga clic en el botón Instalar Todo para todas las dependencias de la biblioteca.
Arduino Nano ESP32 Biblioteca de sensores unificados de Adafruit
  • Copia el código anterior correspondiente al sensor que tienes y ábrelo con el IDE de Arduino
  • Haz clic en el botón Subir en el IDE de Arduino para cargar el código al ESP32
  • Haz que el entorno alrededor del sensor esté más caliente o más frío
  • Ver el estado del relé
